跨声速风洞试验段可变迎角机构设计

项目分类:飞机 发布时间:2024-08-27 ID:769536
  • 跨声速风洞试验段可变迎角机构设计
  • 跨声速风洞试验段可变迎角机构设计
  • 跨声速风洞试验段可变迎角机构设计
  • 跨声速风洞试验段可变迎角机构设计
  • 跨声速风洞试验段可变迎角机构设计
  • 跨声速风洞试验段可变迎角机构设计
  • 跨声速风洞试验段可变迎角机构设计
  • 跨声速风洞试验段可变迎角机构设计
  • 跨声速风洞试验段可变迎角机构设计
  • 跨声速风洞试验段可变迎角机构设计
  • 跨声速风洞试验段可变迎角机构设计
  • 跨声速风洞试验段可变迎角机构设计

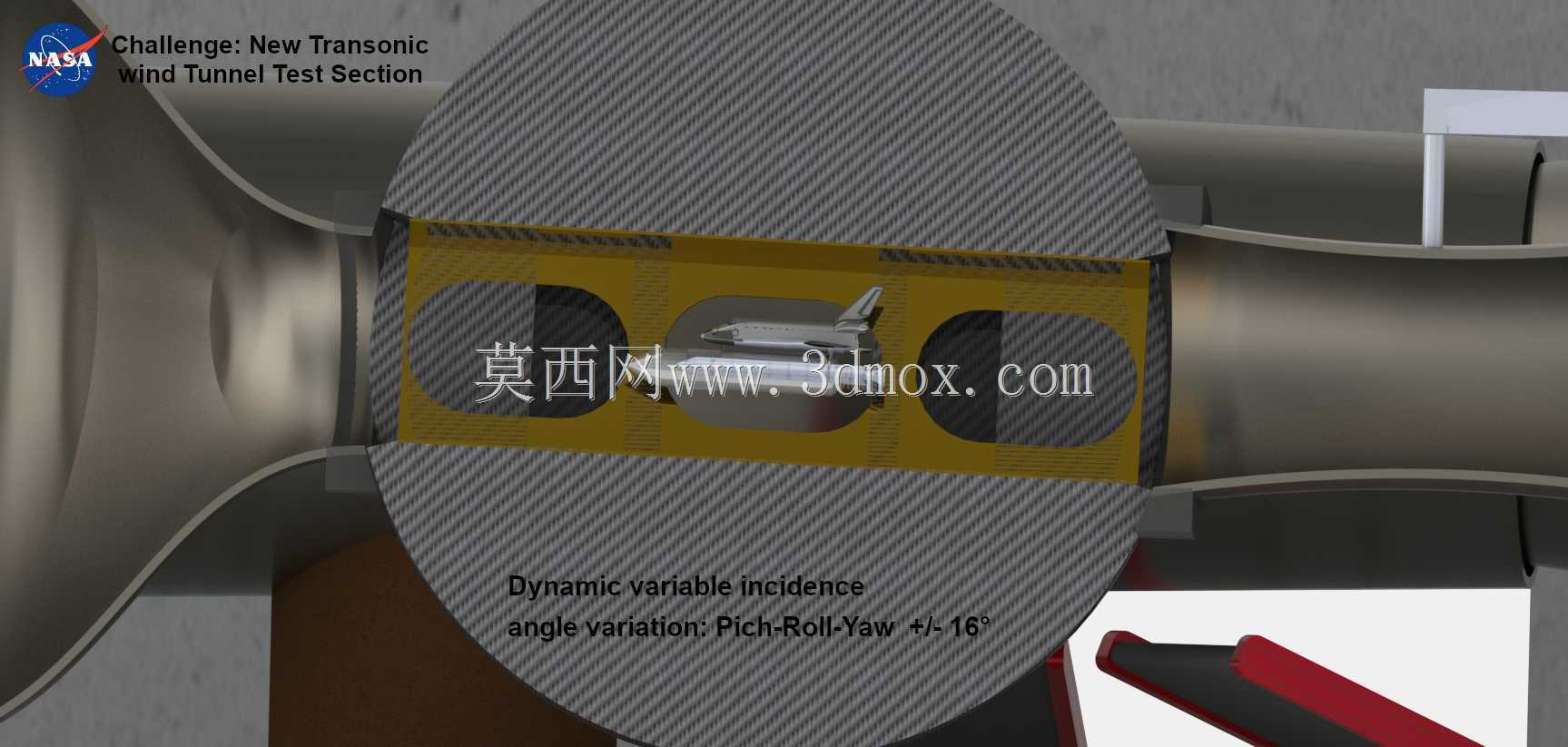

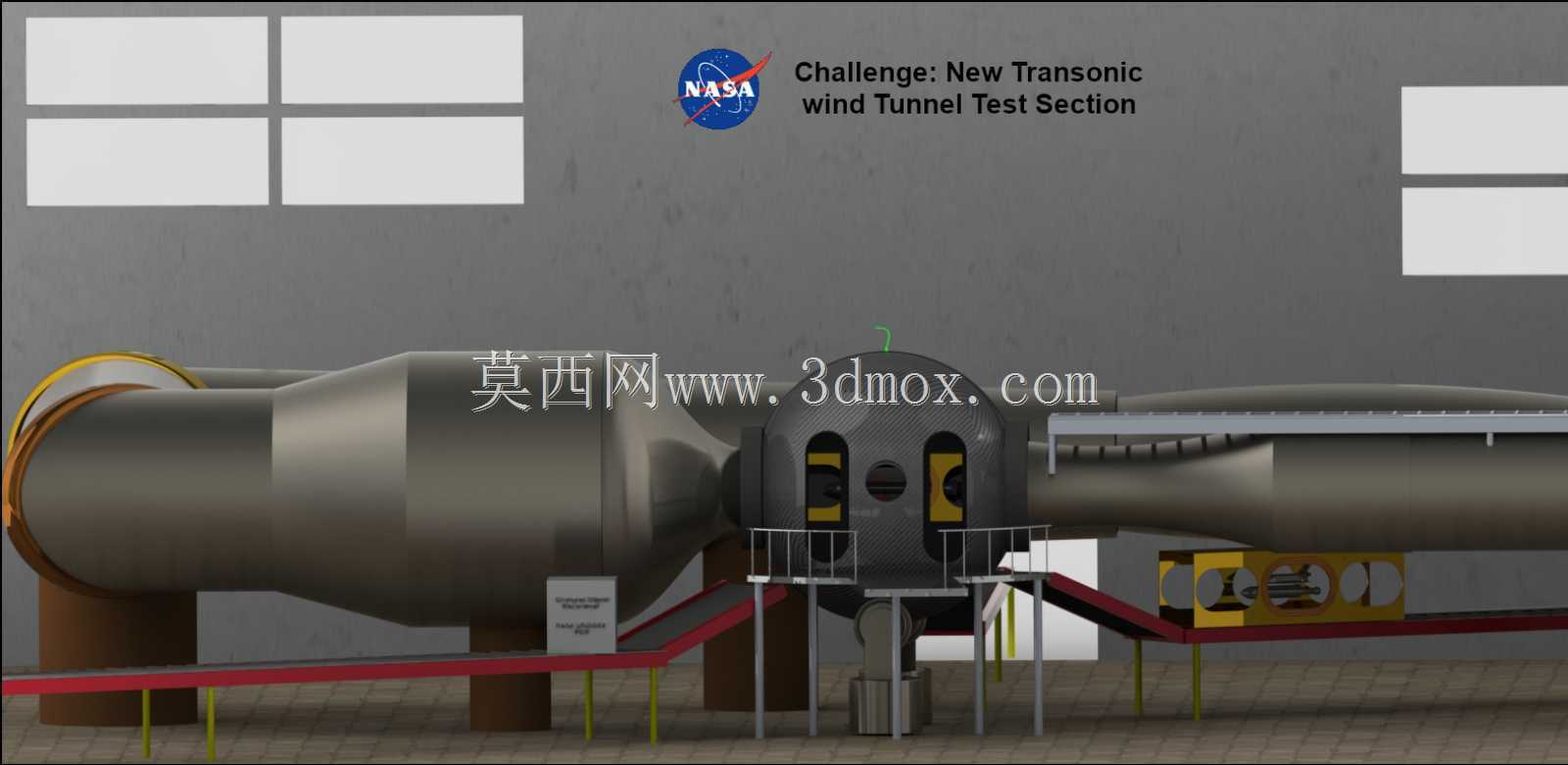

  跨声速风洞是航空航天领域开展飞行器气动性能验证的核心地面试验设施,试验段作为风洞系统中直接安放测试模型、完成流场耦合作用的核心舱段,其结构设计直接决定了气动试验数据的准确性与可重复性。这套试验段结构针对跨声速流场的特殊流动特性设计,核心解决了传统固定迎角试验段无法在单次吹风过程中连续调整模型姿态的痛点,能够在不破坏流场稳定性的前提下,实现测试模型俯仰、滚转、偏航三个自由度的角度连续调节,角度调节范围覆盖正负16度,完全覆盖常规飞行器巡航、机动、大迎角失速等典型测试工况的姿态需求。

  从实际工程应用场景来看,这类试验段主要服务于飞行器缩比模型的气动载荷测量、流场显示、压力分布采集等试验任务,既可以完成固定翼飞机巡航构型的升阻特性标定,也能支撑导弹、航天器返回舱等非对称构型的跨声速气动特性验证,甚至可以开展高速列车头型、风电叶片翼型等跨领域高速运动部件的气动优化测试。在试验开展过程中,来流经过风洞喷管加速至跨声速区间后直接进入试验段,舱段内壁的型线经过严格的流场校测,能够保证试验核心区域的流场马赫数偏差控制在千分之三以内,湍流度低于0.5%,满足高精度气动试验的流场品质要求。

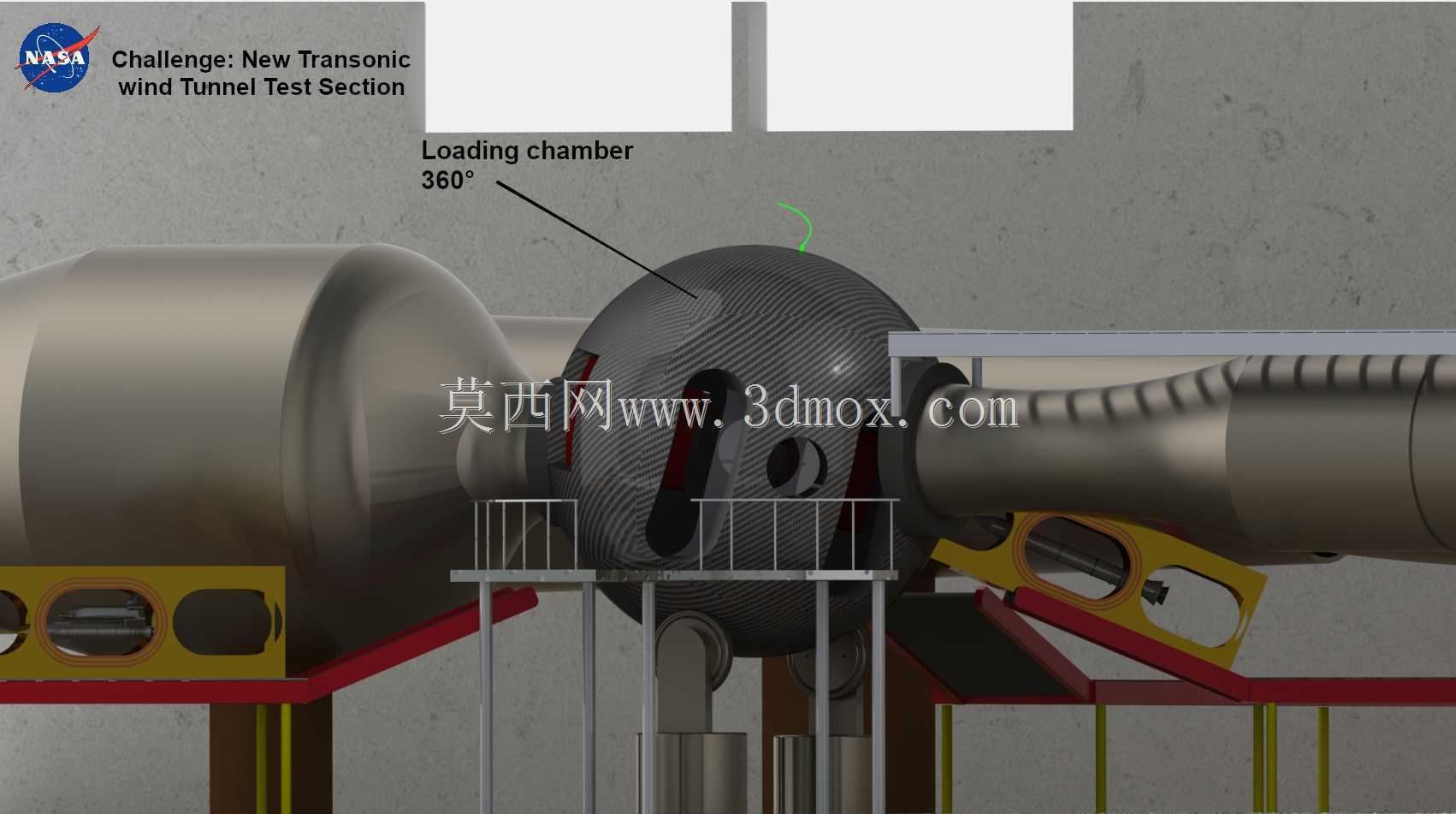

  结构设计层面,这套试验段采用了大开窗式的观察舱结构,两侧预留了大面积的光学观测窗口,既可以满足纹影仪、PIV粒子成像测速等非接触流场测量设备的光路通行需求,也方便试验人员在调试阶段直接观察模型姿态与流场扰动情况。模型支撑机构隐藏在试验段下半部分的整流罩内,所有运动部件的外形都经过了气动修型,尽可能降低支撑结构自身对试验段流场的干扰,避免支架干扰带来的测试数据误差。迎角调节机构采用了高精度的伺服驱动配合谐波减速的传动方案,角度定位精度能够达到0.05度,在高速气流的脉动载荷作用下,机构的姿态保持刚度足够,不会出现模型抖动或者角度漂移的问题,保证测试过程中模型姿态的稳定性。

  安装边界方面,这套试验段采用标准的法兰接口与上下游的风洞喷管、扩散段连接,接口的同轴度公差控制在0.1毫米以内,对接面采用耐高温的硅橡胶密封圈实现密封,能够承受最高1.5个大气压的舱内压力,避免试验过程中出现漏气导致的流场畸变。试验段整体采用分段式的模块化设计,上下壁板可以根据不同的试验需求更换为开孔壁或者实壁,开孔壁的开闭比经过优化,能够有效降低跨声速区间的洞壁干扰效应,提升试验数据的可信度。舱段内部预留了标准的传感器安装接口、模型支杆安装座以及走线通道,能够兼容不同尺寸的测力天平、压力扫描阀等测试设备,不需要对舱体结构进行二次加工就可以完成不同类型试验任务的适配。

  在实际使用过程中,这套试验段的可变迎角机构可以按照预设的角度序列连续调整模型姿态,不需要在每次调整角度后停风开舱,能够大幅缩短单次试验的吹风时间,降低风洞运行的能耗成本。同时,机构的运动行程经过严格的限位设计,在三个自由度的极限位置都设置了硬限位与软限位双重保护,避免运动超程导致模型或者风洞结构损坏。试验段的观察窗口采用高强度的光学石英玻璃,表面经过精密抛光,平面度达到微米级,不会对光学测量的光路产生畸变影响,窗口的安装结构采用了浮动式设计,能够吸收舱内压力变化带来的结构变形,避免玻璃因为应力集中出现破损。
