电力变压器用Synapse阳性连接组件

　　在电力输配系统的变压器设备中，连接组件的可靠性直接决定了整套供电回路的运行稳定性，本次涉及的阳性连接结构，主要应用于电力变压器内部绕组引出端与外部母线的衔接部位，也可适配同电压等级下开关柜、环网柜内的导电对接场景，承担着大电流导通、机械定位、绝缘隔离的多重作用。从实际工况来看，这类连接结构需要长期承受额定工况下的持续温升、短路瞬时的电动力冲击，同时还要兼顾现场安装时的容错空间，避免因装配公差导致的接触不良问题。

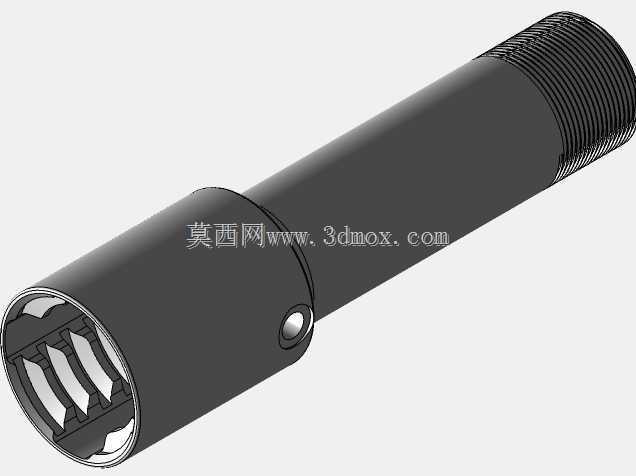

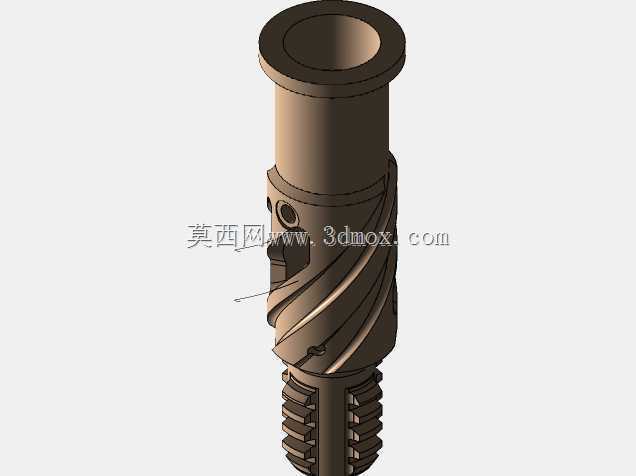

　　设计过程中首先考量的是接触电阻的控制，整个插接端采用了三段式接触结构，前端导向段做了15度的锥面倒角，能够在对接时自动修正±3mm的径向安装偏差，不需要现场反复调整对位，大幅缩减了高空作业或者柜内狭小空间的装配时长。中间接触段采用了多瓣式弹性触指结构，每瓣触指的接触压力经过反复校核，既保证足够的接触面积降低通流时的温升，又不会因为插接阻力过大导致装配困难，触指表面做了镀银处理，厚度控制在8μm到12μm之间，既能抗氧化降低接触电阻，也能避免镀层过厚在多次插拔后出现脱落堆积的问题。尾部的固定段直接和变压器引出的铜排做硬连接，连接面做了网纹滚花处理，安装时涂抹导电膏后能够有效增大接触摩擦力，避免长期运行过程中因为设备振动导致连接螺栓松动。

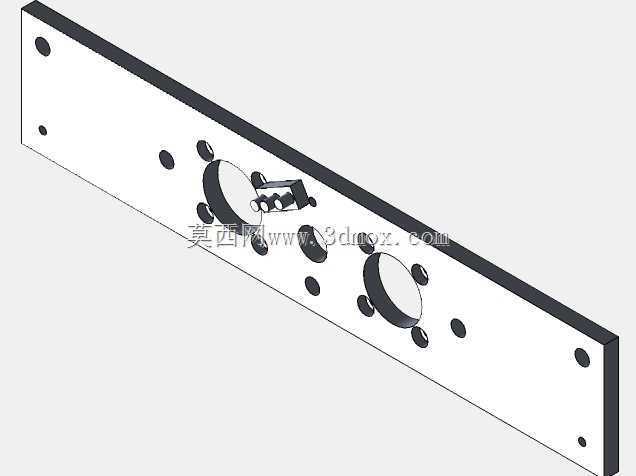

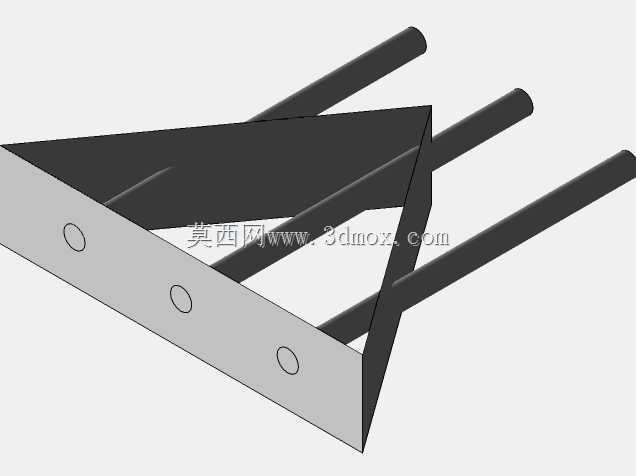

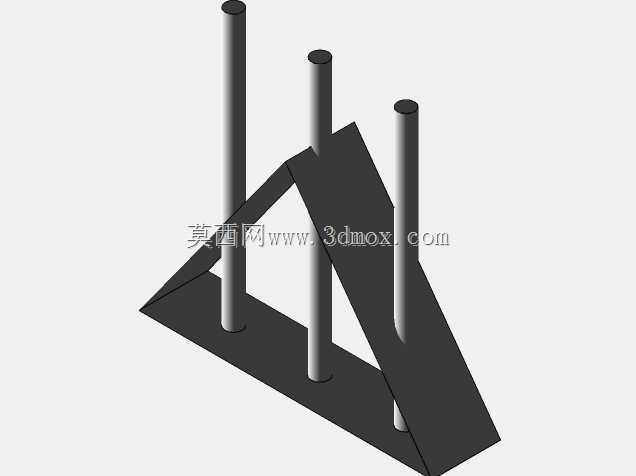

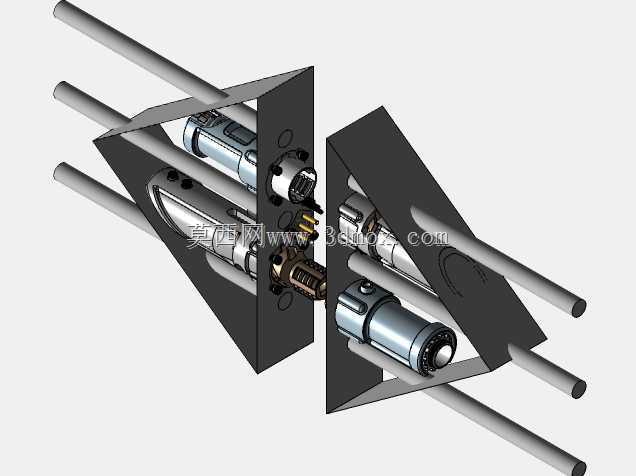

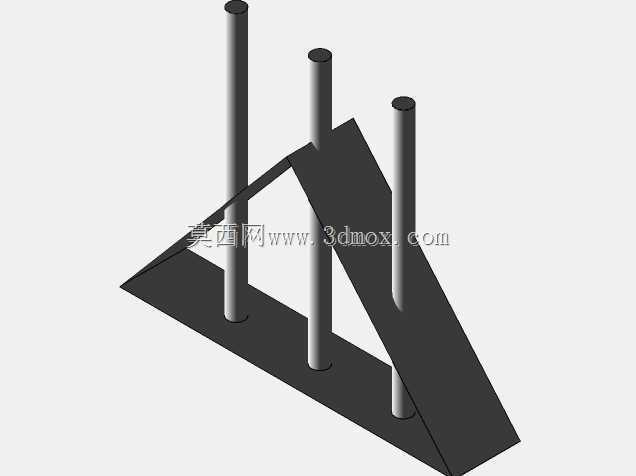

　　从安装边界来看，整个连接组件的安装法兰采用了三角形布置的三个固定孔，孔位间距符合主流电力变压器的引出端安装标准，不需要对现有变压器的安装面板做二次加工就可以直接替换原有连接结构。绝缘部分采用了环氧浇注的一体式结构，把带电部位和安装法兰之间的爬电距离做到了220mm，满足10kV电压等级下的污秽地区绝缘要求，绝缘外壳的外侧做了多道伞裙结构，即使在凝露工况下也能有效避免沿面闪络的问题。整个插接结构的锁紧方式采用了卡扣式快速锁紧，对接到位后会有明显的触感反馈，不需要额外使用螺栓固定，日常运维时拆卸也只需要按压卡扣就可以分离，比传统的螺栓连接结构节省70%以上的拆装时间。

　　在结构强度校核阶段，针对短路工况下的电动力做了仿真验证，当出现20kA的短时短路电流时，整个连接结构的最大形变出现在触指部位，形变量小于0.2mm，不会出现触指变形导致的接触失效问题。绝缘外壳的抗冲击强度满足10J的外力冲击要求，即使现场安装时工具意外磕碰也不会出现开裂破损。考虑到户外运行的工况，整个外露的金属部件都做了防腐蚀处理，能够在盐雾等级C4的环境下长期运行不出现锈蚀，适配沿海、工业污染区的户外变压器使用需求。

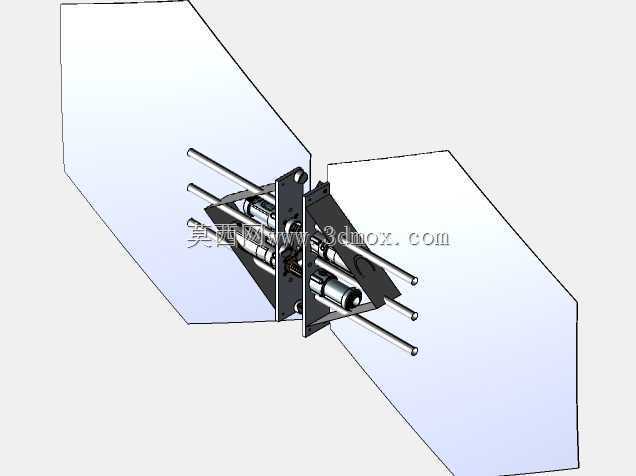

　　实际应用中，这类阳性连接结构和对应的阴性插座配对使用，除了变压器端的应用，也可以用在临时供电的快速接电场景，比如应急发电车和小区配电房的快速接驳，不需要复杂的接线操作，插接到位就可以完成大电流回路的导通，大幅缩短应急供电的准备时间。结构设计时特意做了防呆设计，不同电压等级的连接结构插接尺寸做了差异化处理，避免现场安装时出现不同电压等级混插的安全隐患。整个连接部位的温升在额定电流下不超过50K，符合电力设备的温升标准，长期运行时不会因为过热导致绝缘老化加速。
