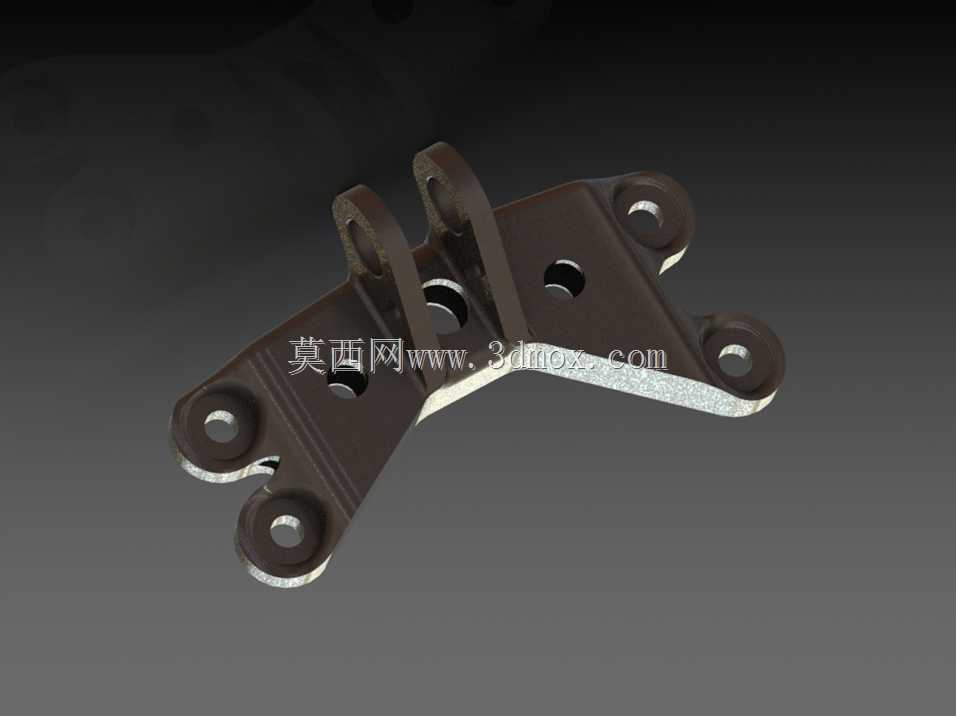

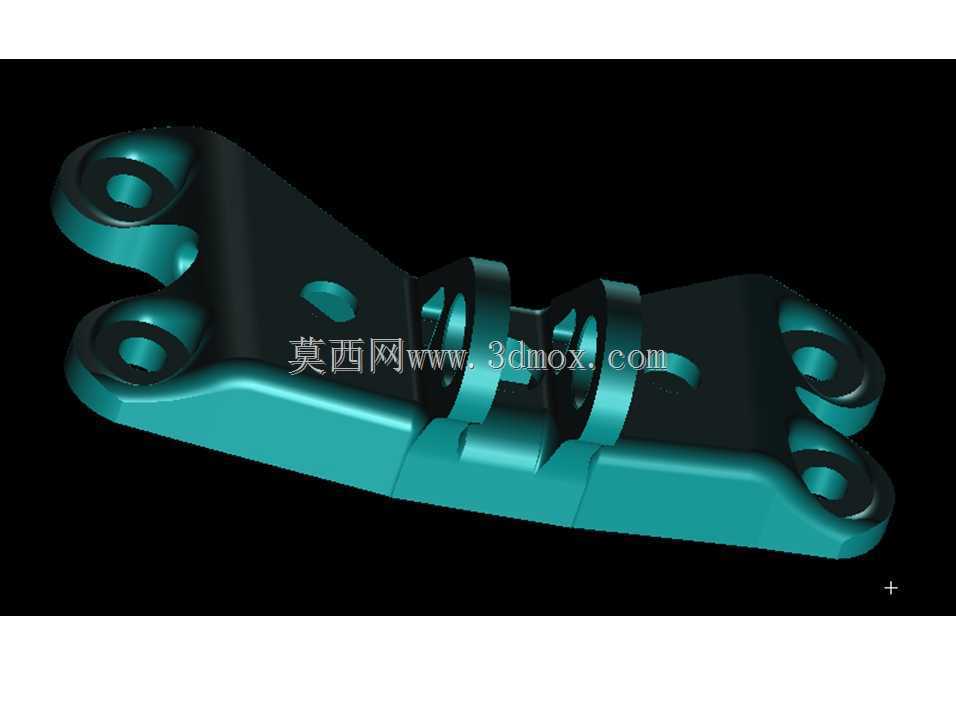

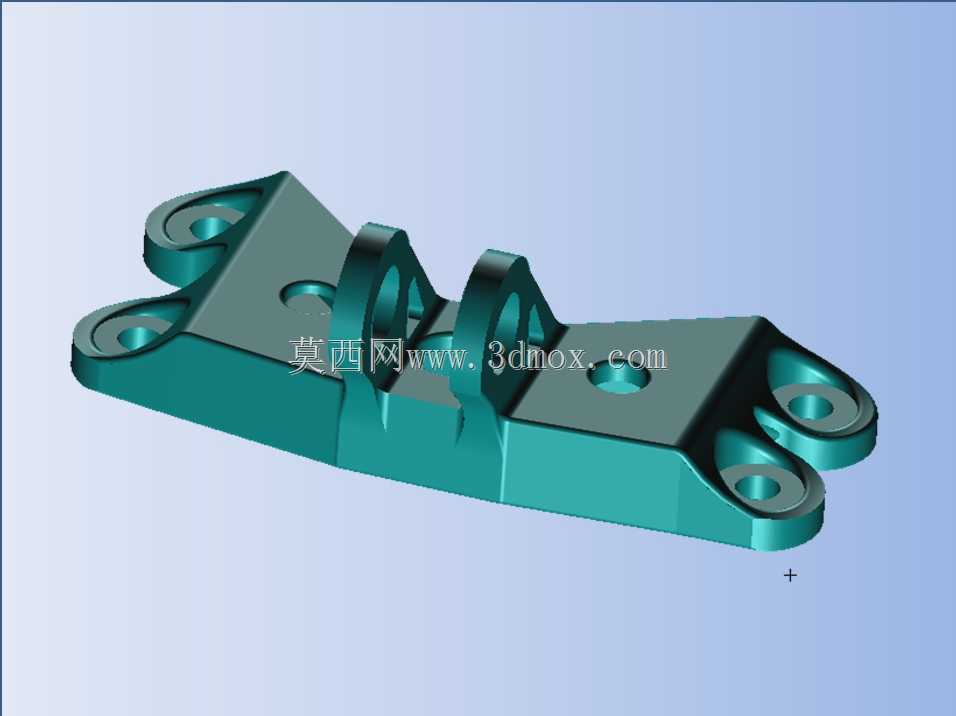

轻量化折弯式多安装孔金属连接支架

　　这款金属连接支架在结构设计阶段就围绕减重与承载平衡做了多轮迭代，最终成型的结构去除了约77%的非承载区域质量，在保证安装刚性与连接强度的前提下，大幅降低了构件自身重量，适配对组件自重有严格要求的装配场景。从实际应用场景来看，这类支架多用于电气柜内部组件固定、小型电力设备的构件连接、工业设备内部走线与元件的承载定位，也可作为小型机械结构的辅助连接构件，替代传统厚重的直角连接片，在空间紧凑、对自重敏感的装配场景下优势明显。

　　从功能特性上看，支架采用一体化折弯成型工艺，主体弯折角度经过受力仿真验证，能够在垂直与水平两个受力方向上分散载荷，避免应力集中导致的结构变形。支架上分布的多个安装孔做了差异化孔径设计，其中大尺寸通孔适配M6及以上规格的紧固螺栓，用于支架主体与设备基座的固定连接，小尺寸通孔适配M3-M4规格的紧固件，用于待固定元件的安装定位，孔位边缘均做了倒角处理，避免装配时螺栓刮伤螺纹或涂层，也能减少应力集中导致的孔位开裂风险。支架底部的贴合面做了平面度校准处理，安装后与基座表面的贴合间隙控制在0.1mm以内，保证连接的稳定性，不会出现长期使用后松动移位的问题。

　　设计思路上，这款支架没有采用传统的等厚度板材满铺结构，而是通过拓扑优化算法识别出非承载区域，将这些区域的材料完全去除，仅保留载荷传递路径上的结构筋与安装座，在不降低结构强度的前提下实现了极致轻量化。折弯处的圆角半径经过反复调整，既避免了折弯半径过小导致的板材外侧开裂，也不会因为半径过大占用过多安装空间。两侧延伸的安装耳采用对称式布局，既可以实现正向安装，也可以根据装配空间需求反向倒装，适配不同的安装朝向需求，提升了构件的通用适配性。

　　从安装边界来看，支架整体轮廓的最大宽度适配常规50mm间距的安装孔位，安装后突出基座表面的高度控制在20mm以内，不会占用过多的设备内部空间，适合在紧凑的电气舱、设备内腔中使用。支架的安装孔位间距经过标准化设计，能够兼容现有通用五金件的安装尺寸，不需要对原有设备基座做额外的打孔改造，可直接替换同规格的传统连接支架，降低装配改造成本。支架表面做了发黑防锈处理，能够在常规工业环境下抵御潮气、轻度腐蚀介质的侵蚀，长期使用不会出现锈迹脱落污染内部元件的问题，适合在电力设备、工业控制设备的内部环境中长期使用。

　　在实际选型使用时，需要注意该支架的额定静载荷范围，其承载能力适配小型电气元件、轻质结构件的固定，不适合作为重载承重构件使用。安装时需保证各紧固螺栓的扭矩符合对应规格的标准要求，避免扭矩过大导致孔位变形，或是扭矩不足导致连接松动。支架的轻量化结构设计也使得其自身的材料成本更低，相比同强度的传统实心支架，材料消耗减少近八成，适合批量装配使用，能够有效降低整机制造成本。
