90度弯管双法兰连接水暖管件结构

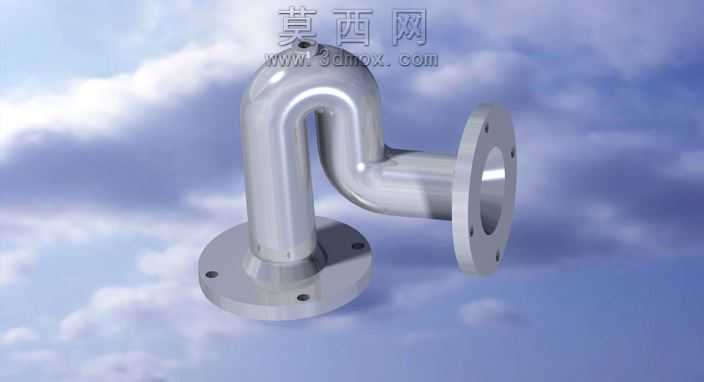

该作品为90度弯管结构的双法兰连接水暖管件三维模型，建模过程严格遵循水暖管路配件的实际生产尺寸规范，先以二维草图绘制法兰盘的基准轮廓，精准定位法兰盘上的螺栓通孔位置，确保孔位沿法兰圆周均匀分布，孔距与孔径符合通用管路连接的配套标准，再通过拉伸特征生成两端法兰的基础实体，对法兰与弯管衔接的位置做圆角过渡处理，避免应力集中的结构缺陷。弯管部分采用扫描特征完成建模，扫描路径为等半径90度圆弧，保证管路内部流道顺滑无突变，减少流体输送过程中的阻力损失，扫描轮廓采用等壁厚圆管截面，壁厚参数匹配常规水暖管道的承压要求，建模过程中对弯管与两端法兰的结合面做合并与布尔运算处理，确保整个管件为一体化实体结构，无多余的碎面与重叠特征。材质渲染阶段采用哑光金属质感的镀锌钢材材质，调整材质的反射粗糙度参数模拟真实水暖管件的表面处理效果，法兰盘的密封面做轻微的高光处理区分加工面与非加工面的质感差异，背景采用淡蓝色云层环境衬托金属材质的冷硬质感，渲染时开启环境光遮蔽效果，让法兰螺栓孔、弯管转角处的阴影过渡自然，还原实物的视觉层次。结构设计上，两端法兰分别设置在水平与垂直两个轴向的端部，底部法兰用于垂直管路的固定对接，侧方法兰用于水平管路的转向连接，法兰盘上的通孔可配合螺栓实现管路的密封紧固，整体结构紧凑，转向角度精准，既满足管路90度转向的功能需求，又通过法兰连接的形式保证了管路拆装维护的便捷性，适用于民用供水、小型暖通管路的布设场景，建模过程中所有特征参数均可编辑，可根据实际使用需求调整管径、弯管曲率半径、法兰盘尺寸等参数，适配不同规格的管路连接需求。
