双槽离心离合器皮带轮结构设计

项目分类:通用机械零部件 发布时间:2024-08-27 ID:769678
  • 双槽离心离合器皮带轮结构设计

  在小型通用动力设备的传动链路里,离心离合器皮带轮是承担动力接合、转速匹配、扭矩传递的核心执行部件,这类双槽结构的皮带轮,常见于园林机械、小型工程机械、摩托类代步设备的动力输出端,直接连接发动机曲轴与从动负载,不需要额外的操纵机构就能实现动力的自动接合与分离,大幅简化了整机的操纵逻辑。从实际工况来看,这类部件需要兼顾高转速下的动平衡精度、皮带传动的贴合度、离心机构动作的顺畅性,设计阶段需要平衡多个维度的工程约束。

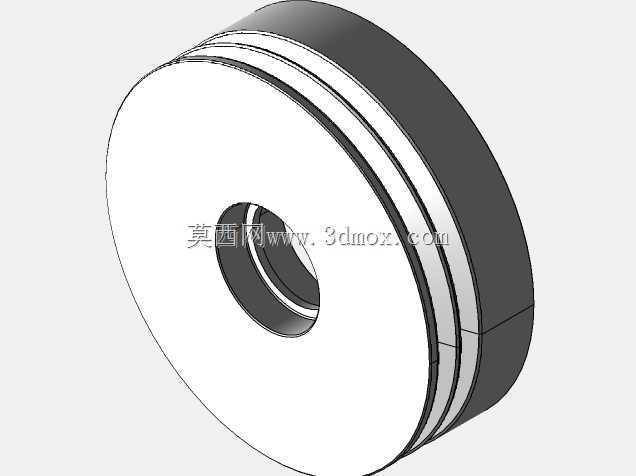

  从结构功能上拆解,这个双槽离心离合器皮带轮集成了皮带传动轮与离心离合器外壳的双重功能,外圈的两道平行V型槽是皮带的安装位,适配对应型号的V带,能够同时向两个不同的从动部件输出动力,或者通过双槽结构提升单路传动的负载能力,避免单皮带传动时的打滑、过载断裂风险。内圈的中空轴孔是与发动机曲轴的配合安装位,孔位的公差需要匹配曲轴的安装轴径,保证高速旋转时不会出现偏心抖动,同时预留的卡簧槽、定位台阶能够限制皮带轮的轴向窜动,确保运转时的位置精度。皮带轮的轮缘部分做了加厚处理,一方面是为双槽结构提供足够的结构强度,避免皮带张紧力导致轮槽变形,另一方面也作为离心离合器的摩擦鼓,内部容纳离心甩块、弹簧等离合组件,当发动机转速提升到设定阈值时,内部的离心甩块在离心力作用下向外张开,摩擦片贴合轮缘内壁,通过摩擦力将曲轴的扭矩传递到皮带轮本体,进而带动皮带驱动负载;当发动机转速降低到怠速区间时,弹簧拉力带动甩块回缩,动力传递切断,此时负载端停止运转,发动机可以维持怠速运转不熄火。

  设计这类部件时,首先要明确安装边界:轴孔的直径、键槽尺寸需要匹配对应动力源的输出轴参数,轮槽的截面尺寸、槽间距要严格符合所选V带的标准规格,保证皮带与轮槽的接触面积符合设计要求,减少皮带的异常磨损。皮带轮的整体外径需要结合传动比要求计算,既要保证足够的摩擦接触半径传递额定扭矩,也要控制整体重量,降低高转速下的转动惯量,减少离合器接合时的冲击。轮体的壁厚分布需要做针对性优化,轮槽位置的壁厚要满足皮带张紧、扭矩传递的强度要求,非受力区域可以适当做减重处理,同时要保证整个轮体的质量分布均匀,动平衡等级要满足高转速运转的要求,避免高速时出现振动、噪音过大的问题。

  从实际应用场景来看,这类双槽离心离合器皮带轮不需要额外的离合操纵机构,结构紧凑可靠性高,非常适合小型动力设备的布局需求,比如在割草机、微耕机、小型卡丁车这类设备上,操作人员只需要控制发动机油门就能实现动力的接合与断开,不需要额外操作离合手柄,降低了操作门槛。在设计建模过程中,需要重点关注轮槽的角度、粗糙度要求,轮槽表面如果过于粗糙会加速皮带磨损,过于光滑则容易出现打滑;内圈与甩块配合的摩擦面需要保证足够的圆柱度,确保甩块贴合时接触均匀,避免局部磨损导致的离合抖动、扭矩传递不足的问题。同时轴向的尺寸链需要严格核算,保证安装后皮带轮的位置与从动带轮处于同一平面,避免皮带出现偏磨、掉带的故障。另外,两道轮槽的位置分布需要结合整机的传动布局确定,既要保证两根皮带的传动互不干涉,也要尽量让轴承的受力分布均匀,延长支撑轴承的使用寿命。

  在结构细节上,轮体的边缘做了倒角处理,避免安装皮带时割伤皮带的帘布层,轴孔位置的导入倒角也能方便现场装配时快速对准曲轴,减少安装难度。轮体与内部离合组件配合的端面预留了足够的间隙,避免高速运转时热胀冷缩导致部件卡滞,同时也能容纳少量的润滑脂,减少甩块销轴位置的磨损。这类部件通常采用铸铁或者高强度铝合金加工,铸铁材质的耐磨性更好、成本更低,适合大负载的工况,铝合金材质重量更轻、动平衡表现更好,适合对重量敏感的高速小型设备。建模过程中需要把各个配合面的公差、形位公差要求明确标注,比如轴孔的圆柱度、轮槽的同轴度、摩擦面的端面跳动,这些参数直接影响部件的实际运转表现,任何一个参数超差都可能导致运转时振动、皮带过早失效、离合接合不顺畅等故障。
