M12规格200毫米长度穿越式螺栓结构模型

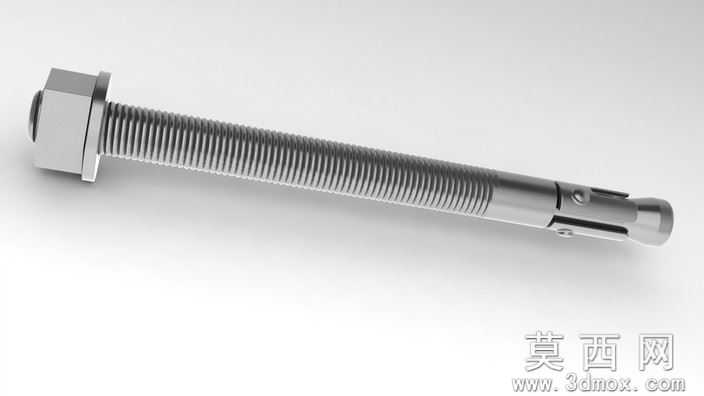

本模型为M12规格、有效长度200毫米的穿越式膨胀螺栓三维建模作品，建模过程严格遵循机械紧固件的实际生产尺寸规范，对螺栓的各个结构细节进行了1:1比例的精准还原。建模初期首先梳理穿越螺栓的整体结构逻辑，将模型拆分为六角头部、法兰承压盘、全牙螺纹段、膨胀开槽段、内置锁紧顶珠几个独立的建模模块，采用参数化建模方式搭建基础特征，首先绘制六角头部的正六边形草图，拉伸生成带法兰盘的螺栓头部结构，对法兰盘与螺杆衔接处做符合工艺要求的圆角过渡处理，避免应力集中的结构缺陷。螺纹段采用螺旋线扫描切除的方式生成标准M12公制三角螺纹，严格控制牙距、牙型角的参数精度，还原真实螺纹的咬合结构特征，螺纹收尾处做自然的退刀结构处理，符合实际车削加工的工艺特征。螺栓尾部的膨胀开槽段采用对称切除的方式生成三道均匀分布的膨胀缝隙，缝隙宽度、开槽深度完全匹配实际膨胀螺栓的膨胀行程参数，尾部内置的锁紧钢珠与顶推结构做独立装配建模，还原螺栓穿越安装孔后通过拧紧头部带动钢珠顶开膨胀片、实现墙体或基材锁紧的动作逻辑。材质渲染阶段为螺栓整体赋予镀锌碳钢的金属材质，调整金属粗糙度、反射率参数，还原镀锌紧固件表面略带哑光的银灰色金属质感，对六角头部的棱边做轻微的倒角高光处理，还原冷镦加工后的零件边缘特征，膨胀开槽的缝隙处做细微的阴影层次处理，突出结构的装配关系。整个模型的结构设计完全服务于实际安装场景的功能需求，穿越式的长杆结构可适配200毫米厚度的安装基材，全段螺纹的设计可灵活调整锁紧位置，尾部的膨胀结构无需额外配合螺母即可实现单侧安装锁紧，模型可直接用于机械装配教学、紧固件选型演示、安装工艺模拟等场景，所有结构特征均经过干涉检查，各部件之间的装配间隙符合实际装配公差要求，不存在结构穿模、特征缺失的建模问题，完整还原了该款长尺寸穿越螺栓的全部功能结构与外观特征。
