喷气式歼击机整机外形结构三维数模

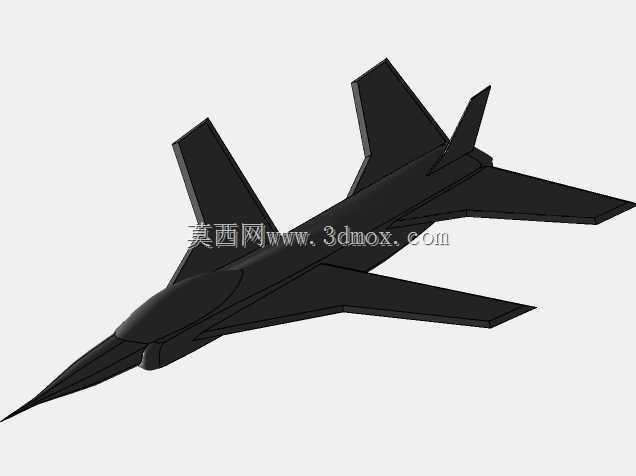

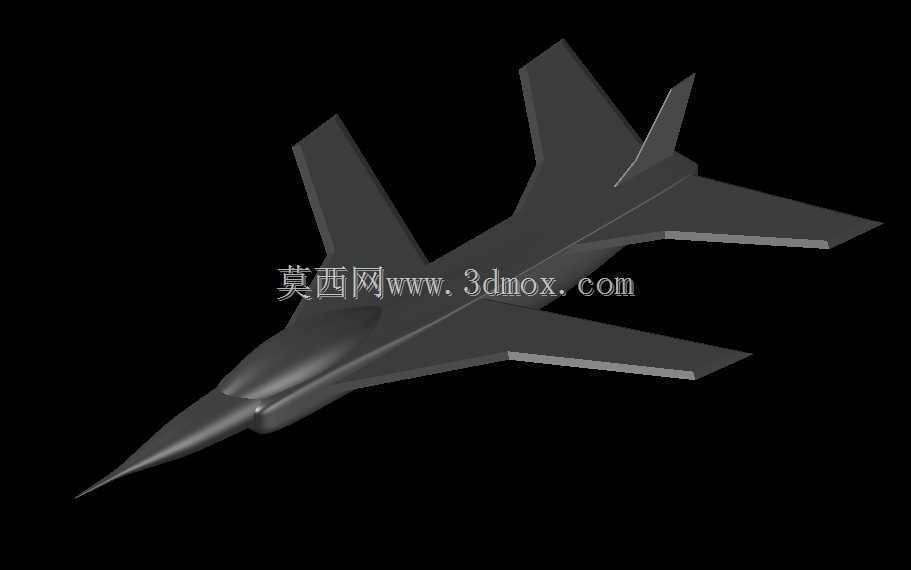

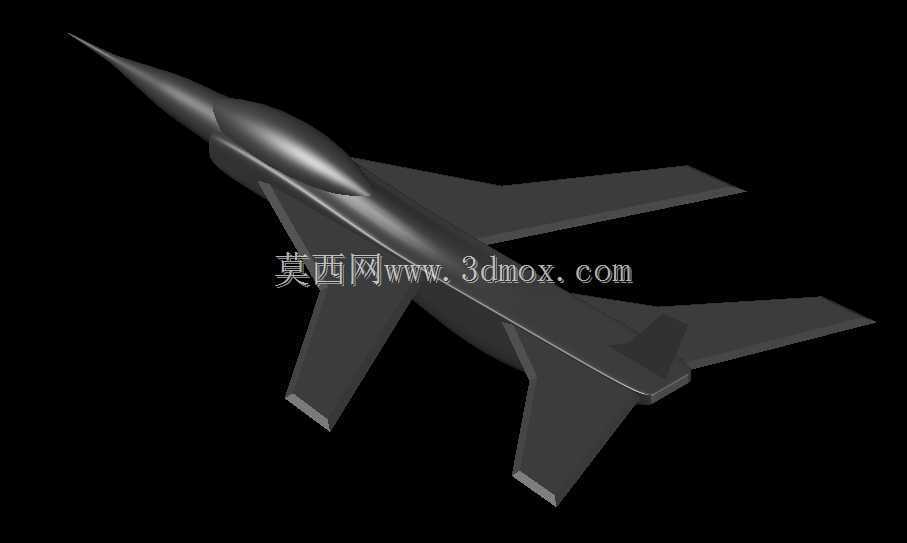

　　本次呈现的喷气式飞行器三维数模，完整还原了高速喷气式歼击机的整机气动布局与外部结构特征，可直接用于航空装备原理教学、气动仿真前置建模、科普展陈数字化搭建等场景。从实际工程应用角度看，这类整机外形数模是飞行器总体设计阶段的核心基础载体，既可以作为气动载荷计算的初始几何输入，也能为机载设备安装边界校核、地面保障设备适配设计提供精准的外形参考依据。数模构建过程中严格遵循喷气式战机的常规气动设计逻辑，采用后掠翼常规布局，单座单发的机身结构走向完全贴合高速飞行的减阻需求：机头位置采用尖锐圆锥式整流罩设计，可在跨音速飞行阶段有效降低机头激波阻力，整流罩末端平滑过渡至机身中段，为机载雷达、航电设备预留了充足的封闭安装腔体；

　　机身中段采用翼身融合过渡处理，机翼与机身连接处无明显棱角转折，既能够降低飞行过程中的干扰阻力，也可以优化整机结构受力传递路径，将机翼承受的气动载荷均匀分散至机身主承力框结构上。主翼采用大后掠角梯形翼设计，翼型厚度从翼根到翼尖逐步减薄，翼尖位置做了切尖处理，可避免高速飞行阶段翼尖涡流引发的颤振风险，机翼后缘预留了操纵面的安装分界，能够直观区分主翼固定段与襟翼、副翼等活动操纵面的结构边界；尾翼部分采用单垂尾加全动平尾的常规布局，垂尾后掠角度与主翼匹配，可保证大迎角飞行阶段的航向稳定性，全动平尾的转轴位置与机身尾段的承力结构位置对齐，符合实际战机的操纵机构布置逻辑。起落架部分采用前三点式起落架的收放舱预留结构，前起落架舱位于机头下方，

　　主起落架舱位于机翼根部与机身衔接位置，舱体边界完全贴合机身曲面，不会在飞行阶段产生额外的凸起阻力。从外形尺寸与安装边界来看，整机长细比控制在10左右，符合两倍音速级喷气式战机的常规长细比设计范围，翼展与机身长度的比值约为0.7，垂尾高度约为机身高度的1.2倍，所有外部凸起结构包括座舱盖、尾喷口、机载设备整流罩的突出高度均控制在气动设计允许的边界范围内，不会破坏整机的面积律分布。数模的曲面构建全部采用G2连续过渡处理，机身表面无明显的拼接棱线与曲面褶皱，可直接导入流体仿真软件进行网格划分，无需额外进行曲面修补；同时数模保留了所有外部结构的分模线与舱门分界，可直接用于3D打印制作等比例展示模型，

　　也能够作为结构设计人员开展机载设备布置时的外形干涉校核基准。在航空教学场景中，该数模可拆解展示喷气式战机的各个气动翼面位置与功能分区，帮助学员直观理解后掠翼布局的减阻原理、翼身融合结构的受力特点；在科普展陈场景中，基于该数模加工的等比例模型可直观呈现喷气式战机的外形特征，搭配对应的结构讲解内容可降低航空知识的理解门槛；在初始方案设计阶段，设计人员可基于该数模快速调整机翼后掠角、机身长细比等参数，快速验证不同气动布局的阻力特性，大幅缩短总体方案的迭代周期。需要注意的是，该数模为整机外部外形结构数模，未包含内部发动机、航电系统、操纵管路等详细内部结构，在用于详细结构设计时需要补充对应内部系统的数模内容，并结合实际材料参数、载荷工况开展进一步的强度校核工作；数模的所有曲面边界均按照实际喷气式战机的工艺要求做了圆角过渡处理，无尖锐直角结构，符合航空装备的外形加工工艺要求。
