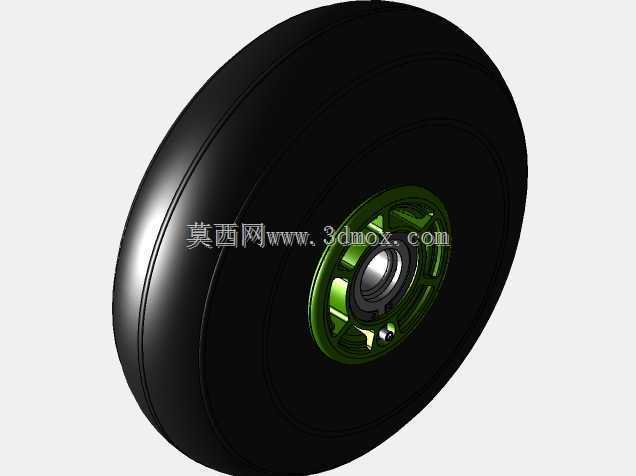

航空用400x150规格机轮结构设计

　　在航空地面支撑与起降滑行系统的设计环节中，机轮作为直接承接机身载荷、传递地面作用力的核心部件，其结构合理性直接影响起降阶段的滑行稳定性、制动可靠性与维护便捷性。这款400x150规格的航空机轮，主要适配轻型通用飞机、小型通航飞行器的主起落架或前起落架安装场景，在跑道滑行、转弯、制动以及停机驻留的全工况下，承担垂直方向的机身静载荷、起降冲击动载荷，同时传递滑行过程中的侧向力与制动扭矩。从结构拆分来看，整个组件分为外胎、轮毂、轴承装配单元三个核心部分，外胎采用高耐磨橡胶材质的环形结构，胎面做了适配机场铺装跑道的弧度设计，既保证足够的接地面积分散载荷，又能在侧风滑行时提供足够的侧向抓附力，避免侧滑风险。

　　轮毂部分采用轻量化合金材质的辐条式结构，中心区域预留轴承安装位，辐条之间的镂空设计在保证结构强度的前提下尽可能降低旋转惯量，减少制动系统的负荷，同时也能在滑行过程中为刹车组件提供一定的散热气流通道。设计过程中首先明确了安装边界尺寸，轮体总直径为400mm，轴向宽度为150mm，中心轴承位的同轴度公差控制在0.02mm以内，保证轮体旋转时的跳动量处于允许范围，避免高速滑行时出现周期性振动传递到起落架支柱。轴承单元采用双列深沟球轴承搭配密封结构，既能承受径向载荷，也能承接滑行转弯时产生的轴向载荷，密封结构可以阻挡跑道上的沙尘、雨水进入轴承滚道，延长维护周期，降低通航作业的日常维护成本。在实际应用场景中，

　　这类小规格航空机轮除了配套量产轻型飞机的起落架系统，也常作为老旧通航飞机的维修替换配件使用，设计时充分考虑了互换性要求，轮毂上的安装螺栓孔位尺寸、中心轴的配合公差都符合通用航空配件的标准规范，不需要对原有起落架结构做额外修改就能直接换装。外胎与轮毂的配合采用过盈装配加锁圈固定的结构，装配时通过专用工装将外胎压装到位后嵌入锁圈，避免滑行过程中胎压变化导致外胎与轮毂发生相对位移，即使在紧急制动导致轮胎快速升温的工况下，配合结构依然能保持足够的连接可靠性。从受力路径来看，机身载荷通过起落架支柱传递到轮轴，再通过轴承均匀分散到轮毂的辐条结构上，最终传递到整个外胎的接地环带，整个力流传递路径没有突变的截面，

　　轮毂辐条与轮辋的衔接位置做了大圆角过渡处理，避免应力集中导致的结构疲劳失效，在长期反复的起降冲击载荷下能保证足够的使用寿命。针对通航飞机经常在非铺装跑道起降的使用场景，外胎的胎侧做了加厚处理，能抵御碎石、道面接缝的冲击，避免胎侧被割伤导致爆胎风险，轮毂的边缘也做了卷边强化处理，即使轮胎出现少量亏气的情况，轮毂边缘也不会直接切割胎体，给飞行员留出足够的迫降处置时间。在三维建模过程中，所有配合面都按照实际装配公差做了间隙预留，轴承与轮毂、轴承与轮轴的配合分别采用基孔制与基轴制的公差配合要求，虚拟装配时可以直接验证各部件之间的干涉情况，比如轮体旋转时辐条与刹车卡钳的间隙、轮胎在最大载荷下的形变量与起落架舱的边界间隙，提前排除设计阶段的潜在问题，减少后续物理样机的试错成本。
