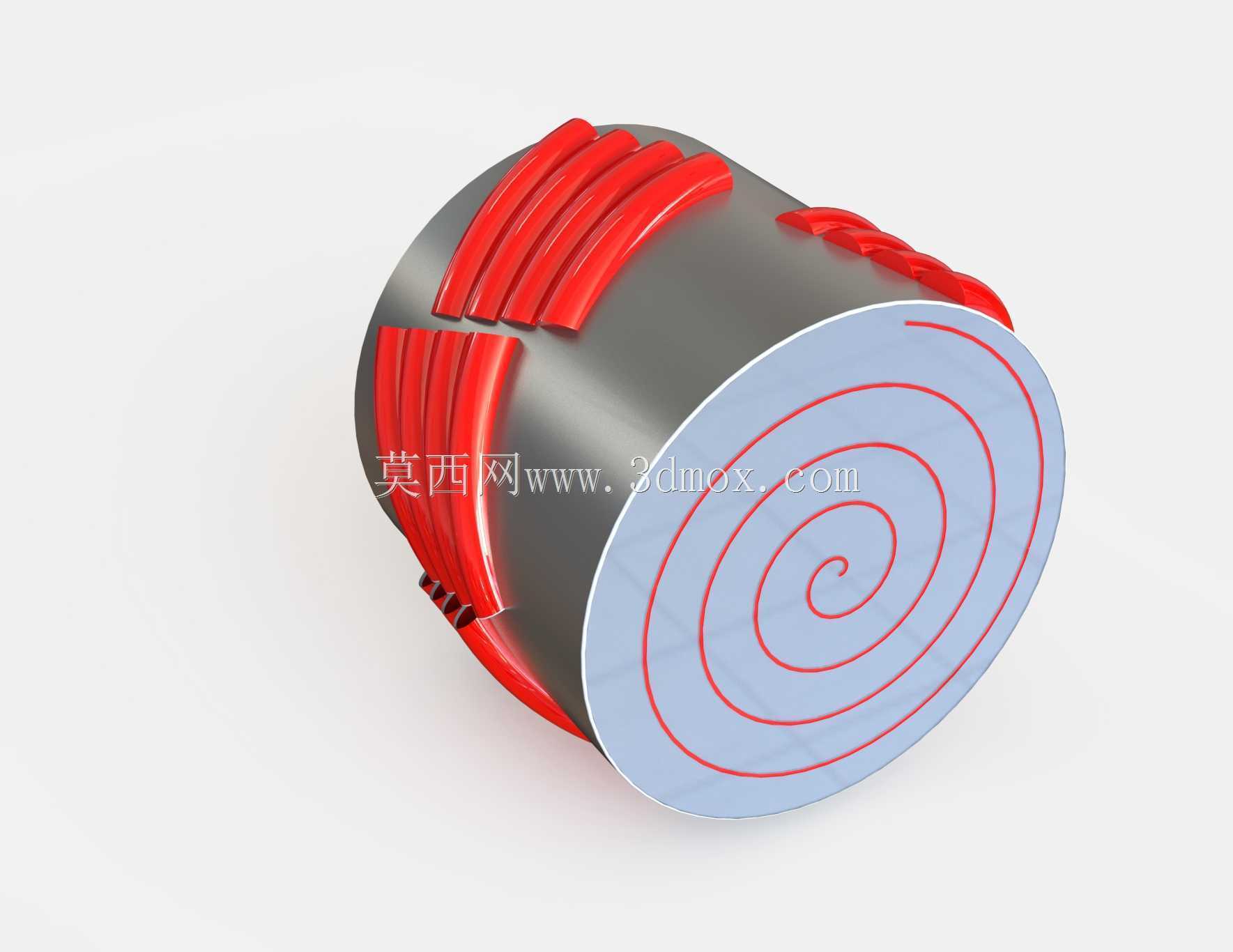

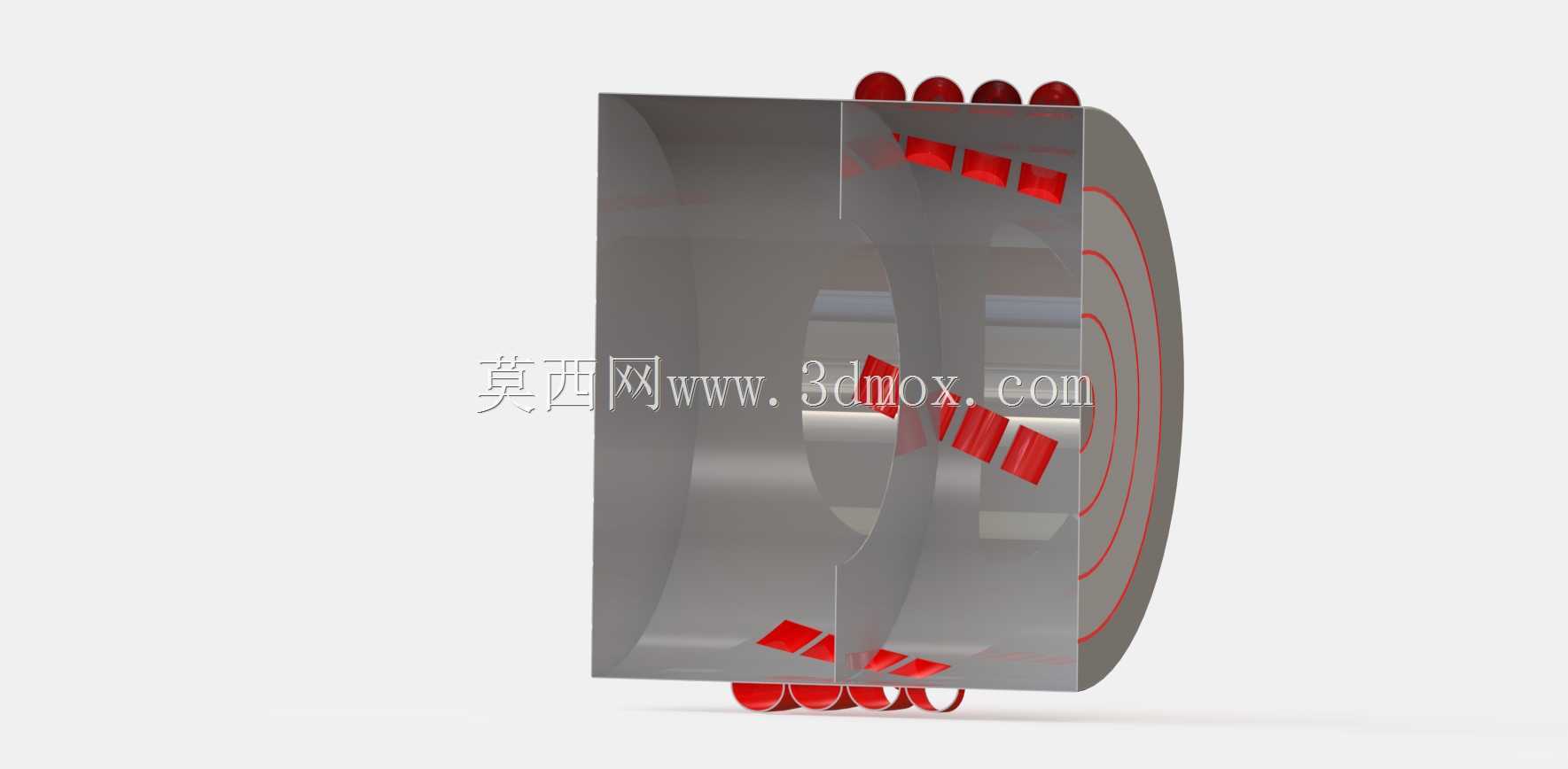

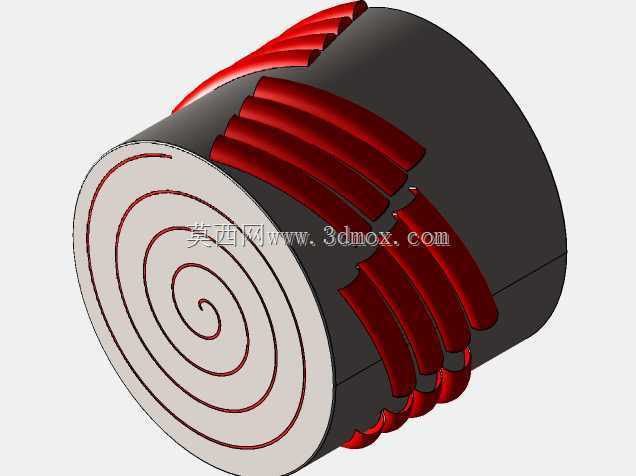

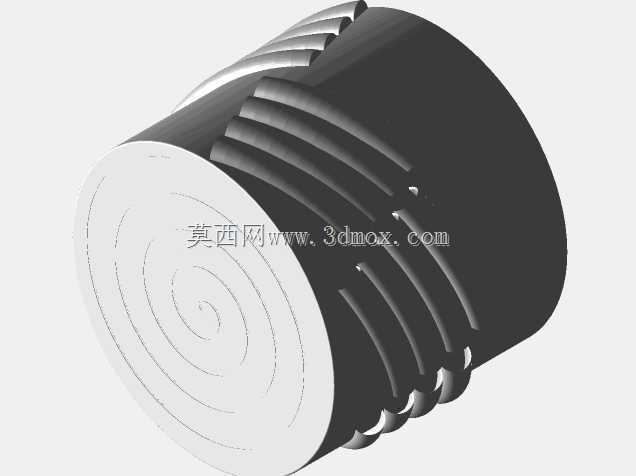

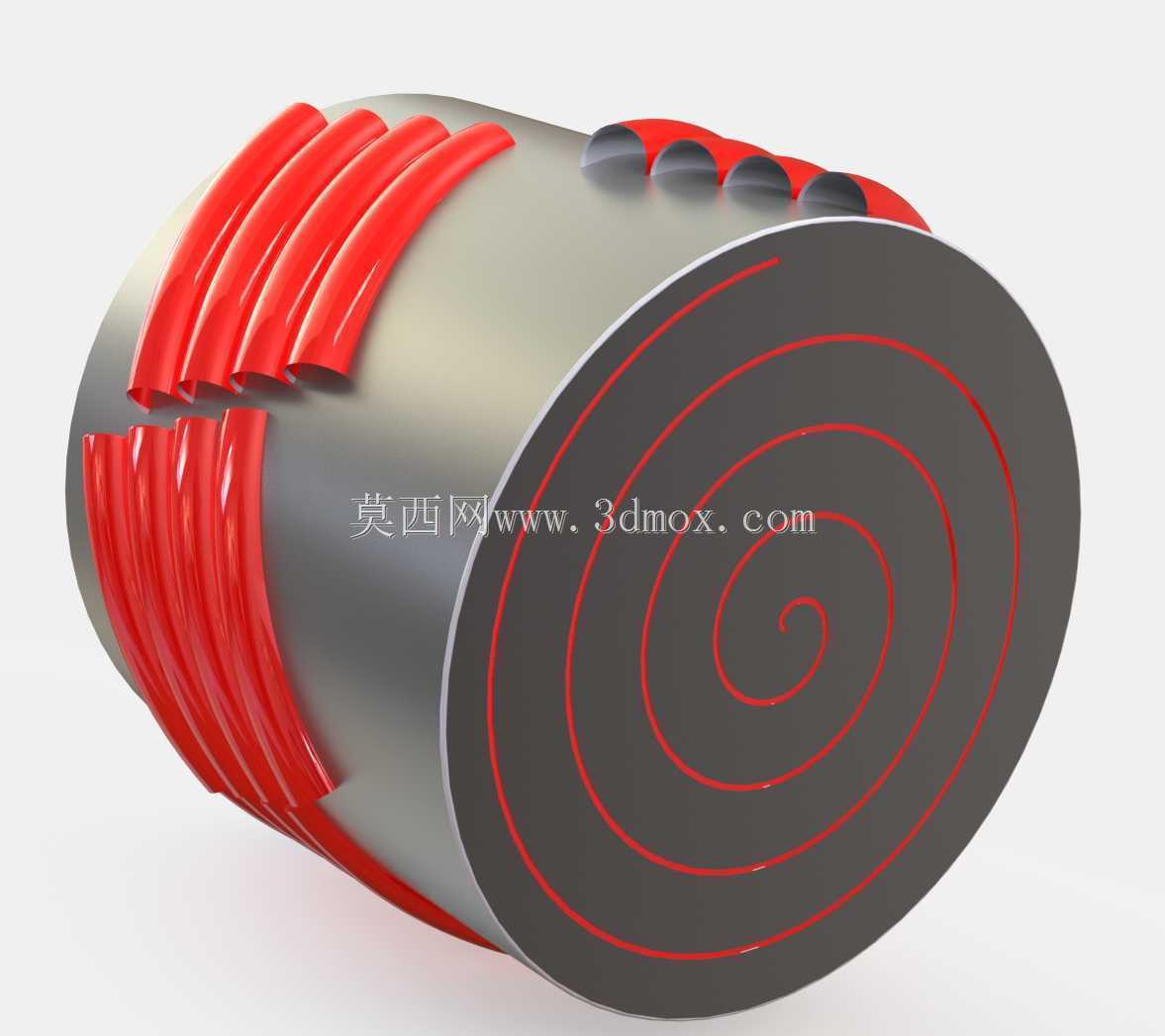

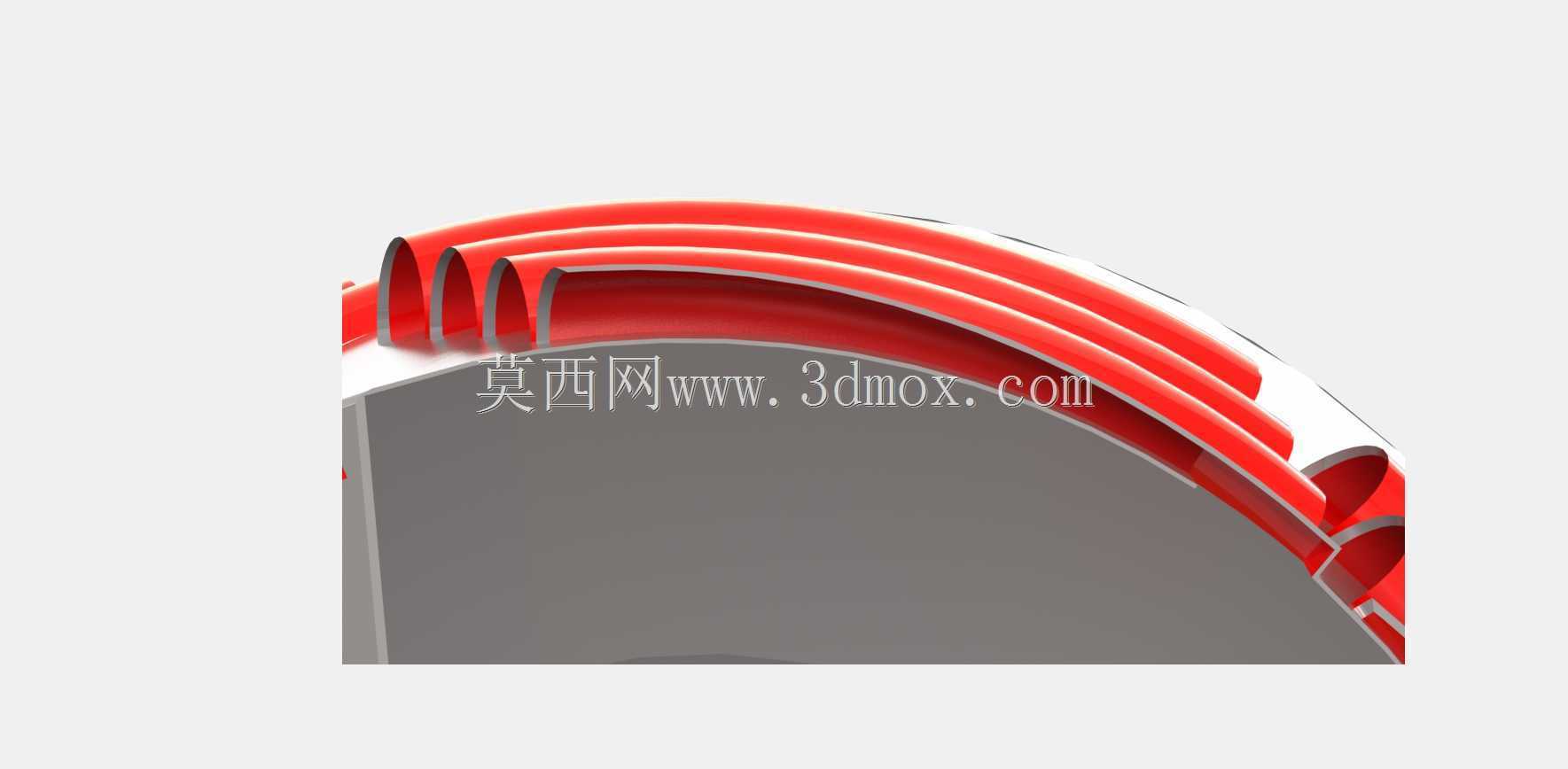

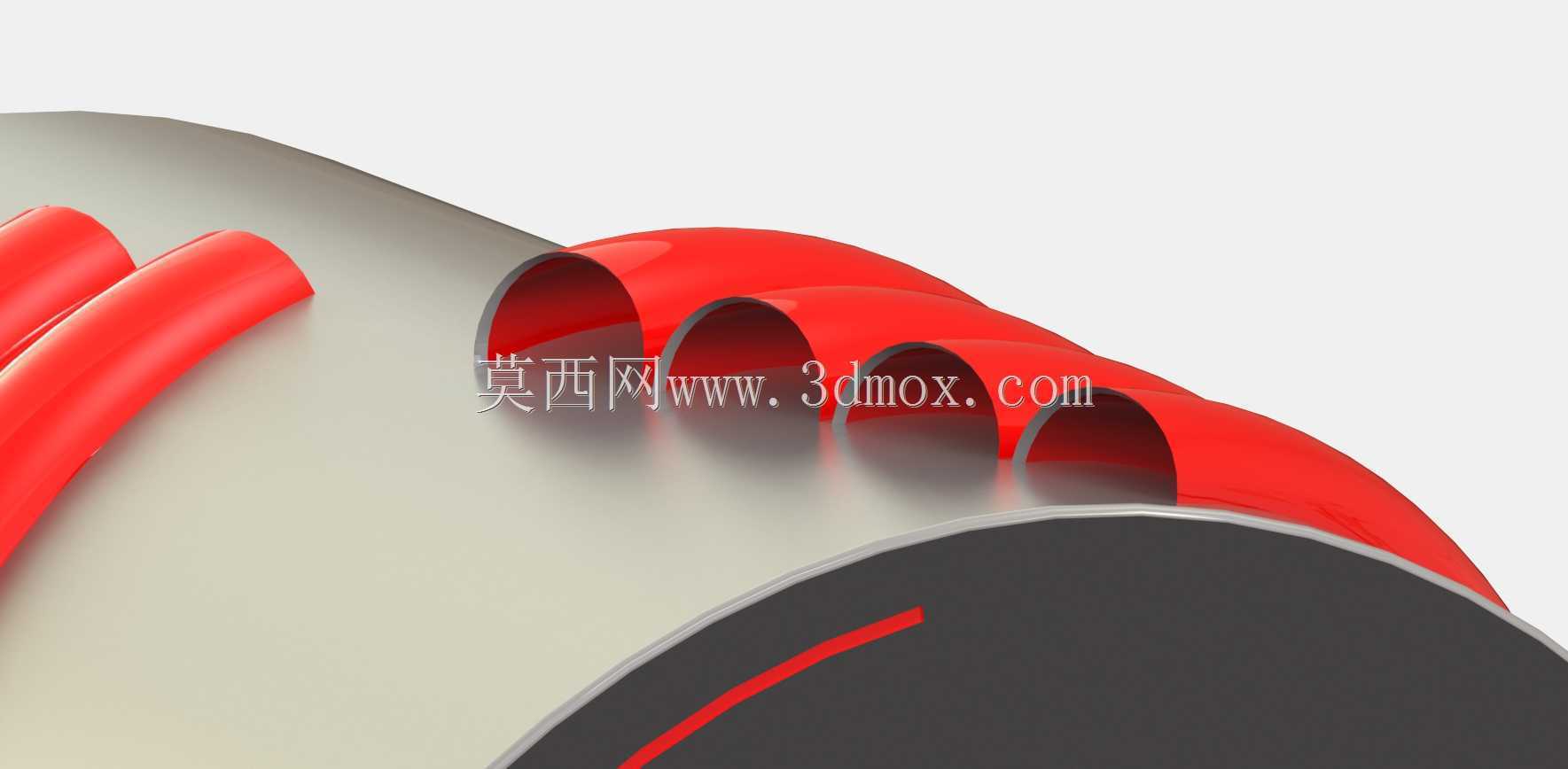

侧卷扬机阿基米德螺旋挖掘滚筒结构

　　这款挖掘滚筒的核心设计逻辑，是跳出传统挖掘设备完全依赖重力卸料、重力持料的路径，针对低重力作业场景下常规挖掘机构物料易逃逸、负载波动大的痛点做的定向优化，整体结构参考阿基米德螺旋的输料逻辑，将轴向进给力与旋转持料能力结合，不需要依靠物料自重完成料斗填充与持留，就能在垂直、水平多方向挖掘作业中保持稳定的物料容纳效率。

　　从实际作业场景来看，这类结构可适配行星表面探测采样、狭小空间水平掘进、垂直向下深孔取土等常规重力依赖型挖斗无法稳定工作的工况，常规挖斗在低重力环境下抬升过程中物料极易从斗口洒落，水平掘进时更是无法有效存料，而这款螺旋滚筒通过螺旋形铲勺的连续排布，在旋转过程中就能将物料顺着螺旋导程送入滚筒内部容腔，不需要额外的挡料机构就能避免物料在到达卸料位置前逃逸。

　　结构功能层面，滚筒外周均匀排布多组螺旋锥形铲斗，每个铲斗的曲面都顺着螺旋升角设计，当滚筒旋转接触作业面时，铲斗刃口切入物料，随着旋转动作物料会顺着锥面滑入滚筒内部的容腔，整个填充过程不需要依靠物料自重滑落，哪怕是水平方向掘进，物料也会被螺旋曲面阻挡在容腔内，不会从进料口脱出。卸料阶段只需要反转滚筒，内部的螺旋导程就会反向推送物料，顺着铲斗开口自动卸出，整个挖掘、持料、卸料流程只需要控制滚筒的正反转，不需要额外的斗门开合、料斗翻转机构，整体传动链路非常简洁，故障点远少于常规挖斗结构。

　　尺寸与安装边界上，这款滚筒主体直径为450mm，轴向总宽度359mm，单个铲斗的接合宽度为146mm，整体理论填充容量为44升，实际作业中因为物料松散系数差异，有效填充量在25-30升区间，整套滚筒作业状态下总重量约4.7kg，适配小型侧卷扬机构的挂载能力，安装时只需要将滚筒两端的转轴与卷扬驱动轴对接，保证滚筒旋转轴线与卷扬进给方向保持垂直即可，不需要额外调整安装角度，不管是垂直向下挖掘还是水平侧向掘进，都能保持稳定的作业效率。

　　设计细节上，多铲斗沿螺旋线等距排布的方案，让每个铲斗切入物料的受力均匀分散，作业过程中滚筒受到的切削阻力始终保持恒定，不会出现常规多斗轮机构斗齿交替切入时的负载波动，能有效降低驱动端的冲击载荷，延长驱动电机与传动结构的疲劳寿命。同时双滚筒对置布置的方案，能让两个反向旋转的滚筒水平挖掘时产生的侧向力相互抵消，不会对挂载的卷扬臂产生额外的偏载力矩，进一步提升作业稳定性。多冗余铲斗的设计也考虑到了极端工况下的可靠性，即便单个铲斗出现磨损、变形，剩余的铲斗依然能维持基本的挖掘填充效率，不会出现整机作业失效的情况。

　　后续结构优化方向上，当前设计中所有棱边位置都需要追加圆角过渡，降低应力集中系数，避免长期交变载荷下出现焊缝开裂、结构变形的问题；同时还需要针对不同作业介质的松散系数、摩擦系数调整螺旋导程的长度，导程过短会导致物料容易在旋转过程中从进料口逃逸，导程过长则会减少单圈的铲斗排布数量，降低单次旋转的物料填充量，同时还会增加卸料时的物料残留，需要根据实际作业的物料特性做针对性的参数匹配。整体结构没有复杂的异形曲面，加工难度低，常规的板材卷制、焊接工艺就能完成主体结构制作，不需要特殊的加工设备，后期维护也只需要定期检查铲斗刃口的磨损情况，更换磨损的铲斗齿即可，维护成本远低于同量级的常规挖掘头。
