双向襟翼主动控流RASSOR鼓结构设计

　　这款鼓式结构的核心应用场景面向地外天体风化层采样作业环节，作为采样执行端的核心容置与输送构件，承担风化层物料的接纳、暂存、定向导出全流程功能，适配低重力环境下的松散颗粒物料操控需求，解决传统被动式容料结构在低重力工况下物料流入流出效率低、流量不可控、易出现物料卡滞或飘散的工程痛点。

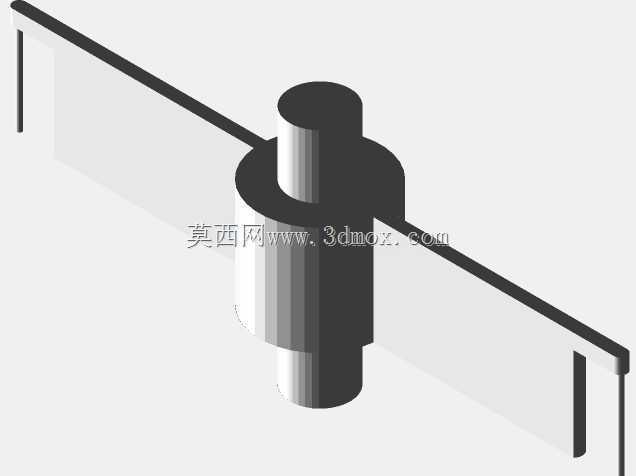

　　从功能特性来看，该结构摒弃了传统采样鼓依赖外部重力或单一旋转惯性完成物料流转的设计逻辑，采用内置双向襟翼的主动控流方案，在鼓体内部沿周向均匀布置多组襟翼构件，每组襟翼通过独立的曲柄滑块机构与中央驱动轴形成传动连接，曲柄臂与襟翼的铰接点经过载荷校核，可承受满料状态下襟翼往复摆动带来的交变载荷，铰接位置配套自润滑衬套，减少粉尘环境下的运动磨损，延长构件在无维护工况下的使用寿命。鼓体本身不与中央驱动轴形成刚性直连，而是通过襟翼机构的机械触碰实现动力的间歇传递，这种离合式的动力传递逻辑无需额外配置电磁或液压离合构件，完全依靠机械结构的硬限位触发动力切换，大幅降低了结构复杂度与故障概率，适配深空探测设备高可靠性、低重量的设计要求。

　　设计思路上，研发团队针对低重力环境下松散风化层的流动特性做了大量仿真验证，首先明确了被动控流结构的流量损失来源：一是进料阶段物料无法快速进入鼓腔，容易在鼓口位置堆积飘散；二是出料阶段物料无法定向导出，容易随鼓体旋转回流至腔体内。基于这两个核心痛点，设计团队将襟翼的运动轨迹做了分段规划：当驱动轴沿进料方向旋转时，曲柄臂带动襟翼摆动至进料倾侧位置，襟翼型面朝向进料口形成导流坡面，引导外部风化层沿坡面快速流入鼓腔内部，此时襟翼未触碰到鼓体内壁的进料侧硬限位，鼓体保持静止状态，避免鼓体旋转带起的气流扰动干扰进料过程；当襟翼随驱动轴转动至接触进料侧硬限位时，驱动轴的扭矩通过襟翼直接传递至鼓体，带动鼓体同步旋转，此时鼓腔内部的物料随鼓体转动提升至一定高度，当驱动轴切换至出料方向旋转时，曲柄臂带动襟翼反向摆动至出料倾侧位置，襟翼型面朝向出料口形成导料坡面，引导腔体内的风化层沿坡面定向流出，此时襟翼未接触出料侧硬限位，鼓体保持静止，避免鼓体转动导致物料随离心力四散；当襟翼接触出料侧硬限位时，扭矩再次传递至鼓体带动其反向旋转，完成下一个进料循环的准备。整个动力切换过程完全依靠机械硬限位触发，无需额外的传感器或控制元件介入，仅通过驱动轴的旋转方向切换即可完成进料、暂存、出料的全流程控制，大幅降低了控制系统的复杂度。

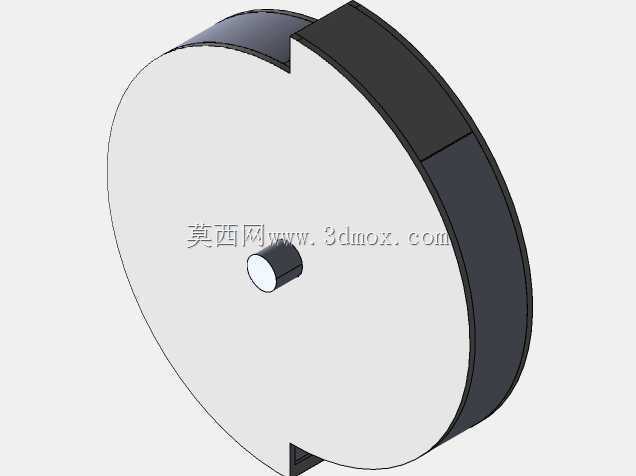

　　外形尺寸与安装边界方面，该结构的节径与鼓直径均为450mm，整体鼓体长度为350mm，中央驱动轴的伸出端长度为150mm，可直接适配标准采样机械臂的末端安装接口，安装法兰的孔位按照航天通用接口标准设计，无需额外做转接结构即可完成装配。鼓体的外壳采用铝合金材质加工成型，襟翼构件采用Delrin材料填充，填充比控制在75%-80%区间，在保证结构强度的前提下尽可能降低整体自重，整体结构质量控制在4.5kg，内部有效填充容积可达50000cm³，单次循环可容纳50升松散风化层物料，满足单次采样作业的载荷要求。鼓体的进出料口边缘做了圆弧过渡处理，避免锋利边缘在采样过程中剐蹭天体表面的岩石构件，同时减少物料进出时的卡滞概率；鼓体内壁做了硬质阳极氧化处理，降低风化层颗粒与内壁的摩擦系数，减少物料残留。襟翼的边缘配套了柔性密封条，在襟翼摆动至限位位置时可与鼓体内壁形成密封面，避免细颗粒风化层进入襟翼与曲柄的铰接缝隙，造成机构卡滞。中央驱动轴的轴端配置了防尘密封圈，可阻挡细颗粒进入驱动端的轴承位置，保证传动机构在高粉尘环境下的运动顺畅性。

　　从实际作业适配性来看，该结构可直接挂载于行星采样车的机械臂末端，配合采样头完成风化层的收集与转移作业，也可适配地面松散颗粒物料的定量输送场景，比如在粉体加工、粮食输送等领域，依靠其主动控流特性实现精准的物料流量控制，无需额外配置流量控制阀即可完成定量给料作业。结构整体的拆装逻辑简单，所有铰接位置均采用快拆销轴连接，在地面维护场景下可快速完成襟翼、曲柄等易损件的更换，无需拆解整个鼓体结构，降低维护成本。
