复合材料湿铺排气用带齿桨辊结构

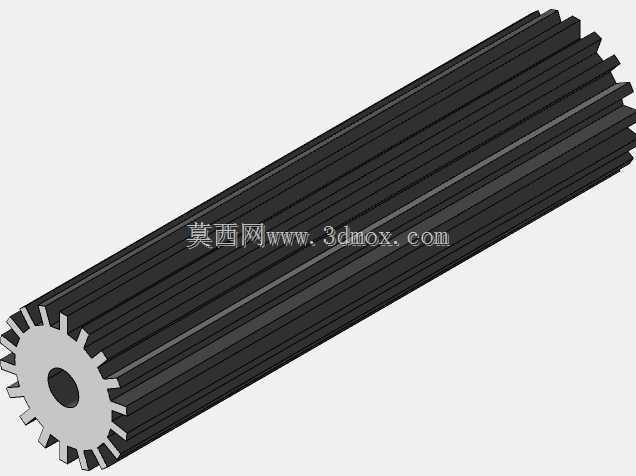

　　在复合材料手糊、湿铺成型的作业场景里，层间气泡残留是直接影响制件力学性能、表面质量的核心缺陷之一，这类带齿结构的桨辊，就是针对该类工序痛点设计的手动作业工具。不同于常规光面压辊，这款桨辊的辊身沿轴向排布连续的径向齿形结构，齿顶做了小圆弧过渡处理，作业时齿部可以穿透铺层表面的树脂层，直接触达纤维布层间的滞留气泡，通过沿铺层方向匀速滚压，将气泡顺着齿间的导流槽逐步赶出铺层，避免光辊滚压时容易出现的气泡被压碎、分散成细小微孔残留在层间的问题。

　　从结构设计逻辑来看，辊体采用等直径长圆柱构型，整体长径比控制在合理区间，既可以适配大面积平板铺层的快速滚压作业，也能应对小曲率曲面铺层的局部排气操作，不会因为辊身过短导致作业效率低下，也不会因为长径比过大出现辊身弯曲、滚压力度不均的问题。辊体两端的轴头做了同轴度约束设计，中心预留的通孔既可以作为安装手柄的定位孔，也能减轻辊体自身重量，降低长时间手持作业的劳动强度，通孔的直径尺寸匹配常规手动工具的通用手柄安装尺寸，不需要额外定制连接件，使用者可以根据自身操作习惯选配直柄或者弯柄结构，适配不同工位的操作角度需求。

　　齿形的参数设计是这款桨辊的核心，齿距经过反复验证，既不会因为齿距过大导致齿间残留的气泡无法完全排出，也不会因为齿距过小在滚压时过度刮蹭纤维布，导致纤维取向偏移、铺层错位。齿高的设计兼顾了排气深度和树脂留存率，滚压时齿部进入铺层的深度刚好可以触达纤维层间，又不会过度挤压导致树脂大量流失，保证纤维的浸润比例符合工艺要求。辊身表面的粗糙度做了针对性控制，既不会因为过于光滑导致滚压时打滑、无法有效带动树脂流动，也不会因为表面过于粗糙粘带树脂和纤维毛丝，增加作业后的清理难度。

　　在实际使用场景中，这类桨辊除了常规的玻璃钢、碳纤维复合材料湿铺作业外，也可以用于树脂灌注工序前的预压排气，提前排出干纤维铺层内的滞留空气，降低灌注时的气泡缺陷概率。针对聚酯纤维类的增强材料，齿形结构的滚压动作可以更好地梳理纤维取向，减少纤维褶皱，同时辊体采用PLA材质打印制作时，自身的硬度适中，不会在滚压时划伤模具表面，也不会和常用的环氧树脂、乙烯基树脂发生溶胀反应，单次使用后清理简单，对于小批量定制、实验室研发类的复材制作场景，这类一次性使用的桨辊可以避免反复清理的工时消耗，也不会因为辊面残留固化树脂影响后续作业的滚压效果。

　　从安装边界来看，这款桨辊的整体外形尺寸适配常规手动工具的操作空间，两端轴头的同轴度公差控制在手工工具的合理范围内，安装手柄后辊体转动顺畅，没有卡滞、偏摆的问题，滚压时的压力可以均匀传递到整个辊身长度方向，不会出现局部压力过大压溃纤维、局部压力过小无法排出气泡的情况。齿形的排布沿辊身周向均匀分布，滚压时每一圈的齿部都可以连续作用在铺层表面，不会出现漏压的区域，作业时只需要沿铺层的纤维方向匀速往复滚压2-3遍，即可基本排净层间气泡，相比常规的毛刷赶泡、光辊压泡，作业效率可以提升40%以上，同时制件的层间结合强度也更稳定。
