带结构电缆的电力导管蜘蛛箱结构设计

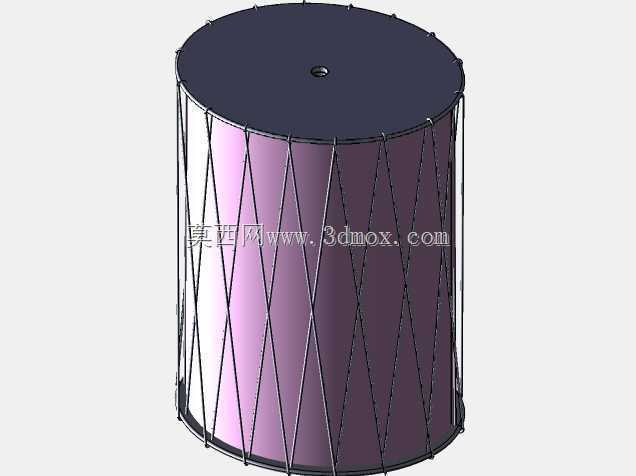

　　在户外临时电力布设、工地临时供电、野外作业电力接驳这类场景里，线缆的防护与收纳一直是现场运维的痛点，传统的线缆收纳要么采用硬质PVC管分段拼接，拆装效率低，要么采用软质波纹管，抗挤压、抗外力冲击能力不足，很容易在现场重物碾压、人员踩踏后出现破损，引发漏电、断电故障。这款蜘蛛箱的设计，核心就是解决可重复使用结构电缆作为电力导管时的收纳与防护问题，整体采用立式圆柱构型，相比同容积的方箱结构，圆柱形态的周向受力更均匀，在受到侧向挤压、堆载压力时，应力会沿着筒壁均匀分散，不会出现方箱棱角处的应力集中问题，更适合工地、野外这类复杂堆放环境。

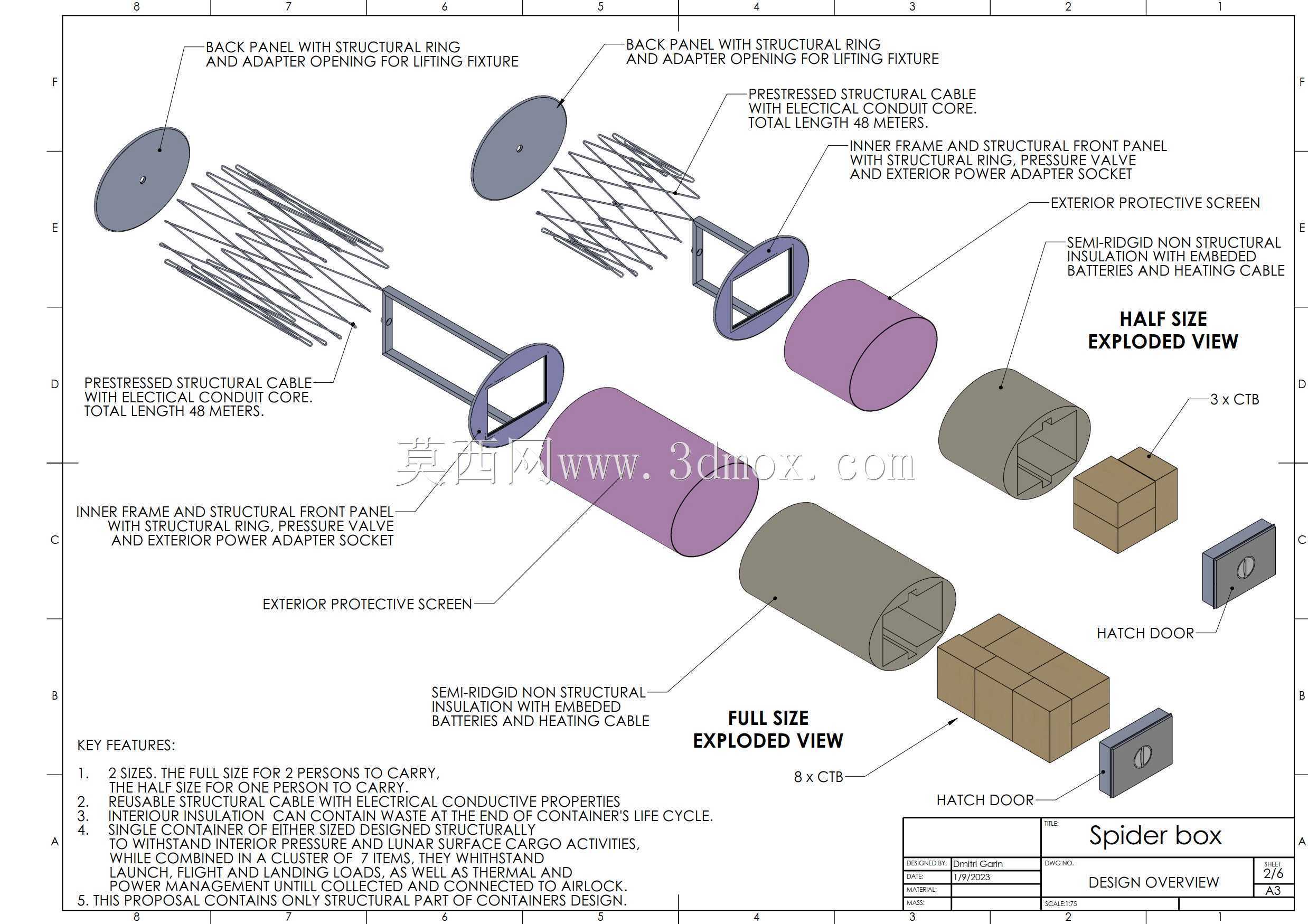

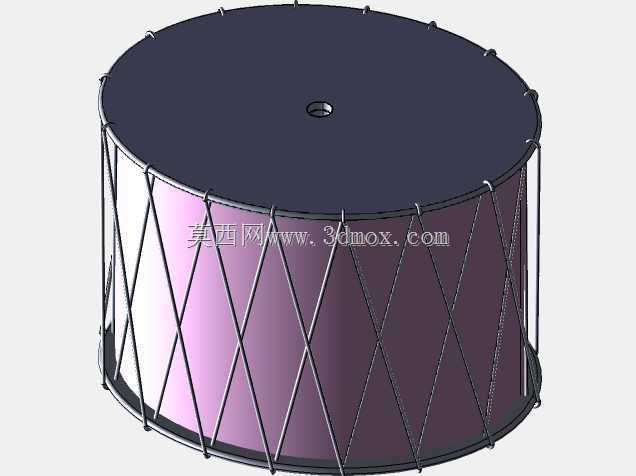

　　从结构细节来看，筒体上下两端设置了环形刚性端盖，上端盖中心预留了穿线孔，可作为主电缆的进出通道，端盖周向均匀布置了挂点，用于固定交叉排布的结构线缆，这些交叉排布的线缆构成了筒体的侧壁防护结构，替代了传统的金属或塑料筒壁，一方面大幅降低了整体自重，另一方面交叉的线缆形成了菱形网格的防护层，既可以阻挡外部大块杂物侵入内部，又能在受到外力冲击时通过线缆的弹性形变吸收冲击能量，避免内部敷设的电力导管直接受力。这种线缆编织式的侧壁设计，还具备良好的通风散热性能，当内部电力导管承载大电流输电时，线缆工作产生的热量可以通过网格间隙快速散出，不会像封闭筒壁那样出现热量积聚，降低线缆长期高温运行的绝缘老化速度。

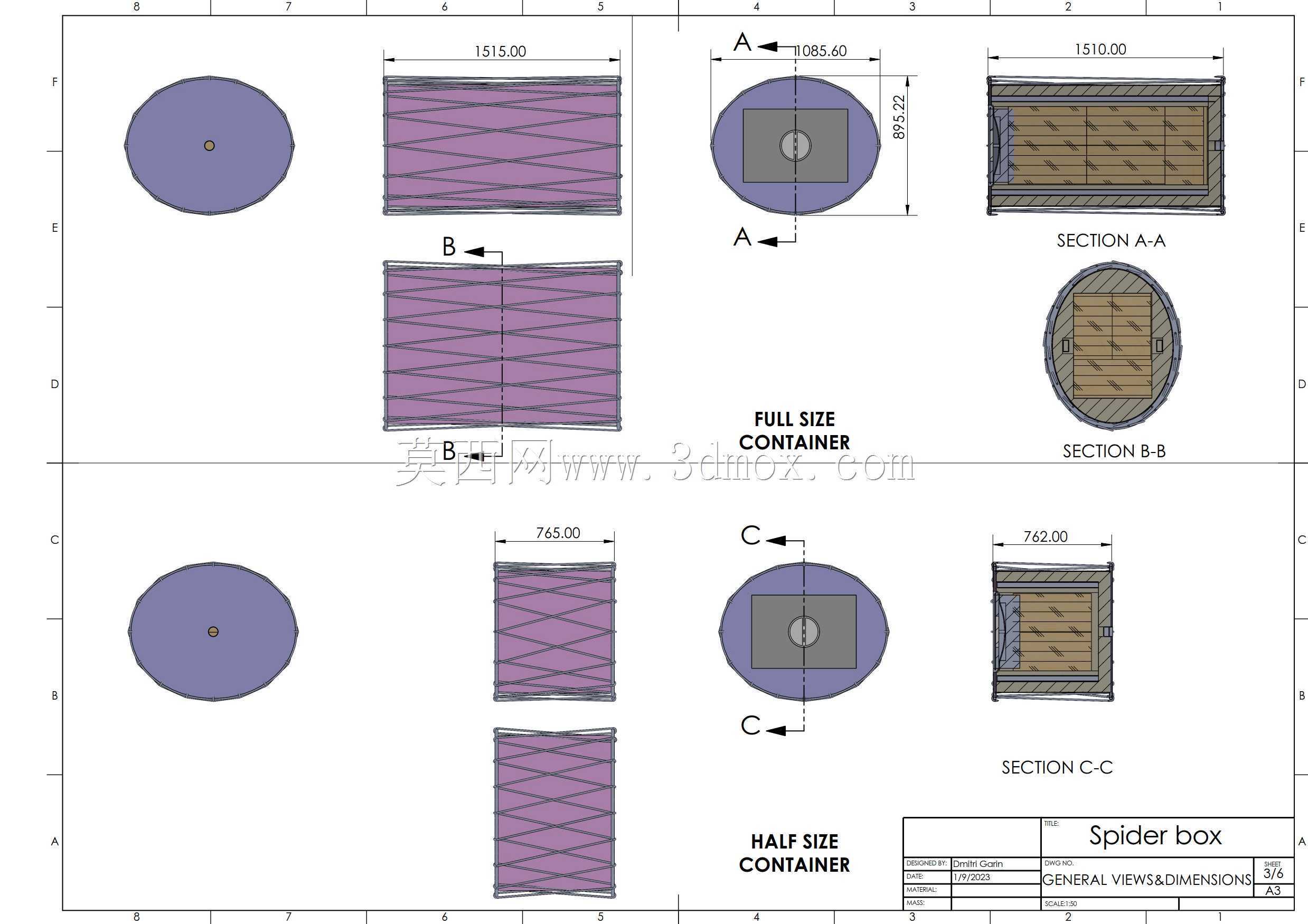

　　设计过程中，首先确定了筒体的径高比，经过多轮受力仿真验证，当径高比控制在1:1.2左右时，筒体的侧向抗倾覆性能最优，同时内部的线缆排布空间利用率最高，不会出现底部线缆过度弯折的问题。上下端盖采用了等厚的圆盘结构，边缘做了圆弧倒角处理，避免安装、搬运过程中锐边划伤施工人员，端盖上的挂点采用了等间距排布，间距根据结构电缆的直径设定，确保每根线缆张拉后都能保持均匀的张紧力，不会出现局部线缆松弛导致的防护间隙过大问题。中心穿线孔的直径预留了足够的穿线余量，可同时容纳多根不同规格的电力导管穿过，孔口处做了翻边钝化处理，避免穿线时尖锐的孔口割伤电缆外护套。

　　安装边界方面，这款蜘蛛箱的底部端盖为平面结构，可直接放置在硬化地面、碎石地面等常见作业场地，不需要额外做预埋固定基础，若需要在坡面、软基场地使用，可通过端盖上预留的安装孔搭配膨胀螺栓或地钉进行固定，固定点位的承载力经过核算，可抵抗12级大风的水平推力不会倾覆。筒体的整体外径控制在常规货运托盘的承载尺寸范围内，可直接配合叉车进行转运，也可通过上端盖的挂点搭配吊具进行吊装，适配工地常见的转运设备，不需要额外定制专用吊具。

　　实际使用时，可将需要布设的可重复使用结构电缆从上端盖中心穿入，沿着筒体内部的预留空间排布，需要引出分支线缆时，可直接从侧壁的网格间隙穿出，不需要在筒壁额外开孔，大幅提升了现场布线的灵活性。当项目结束需要转场时，可将内部的电力导管收拢在筒体内，侧壁的结构电缆本身就是防护结构，不需要额外拆解，直接整体吊装转运即可，相比传统的拆解式线缆防护结构，转场效率可提升60%以上，且重复使用过程中不会出现连接件丢失、筒壁破损报废的问题，长期使用的运维成本更低。

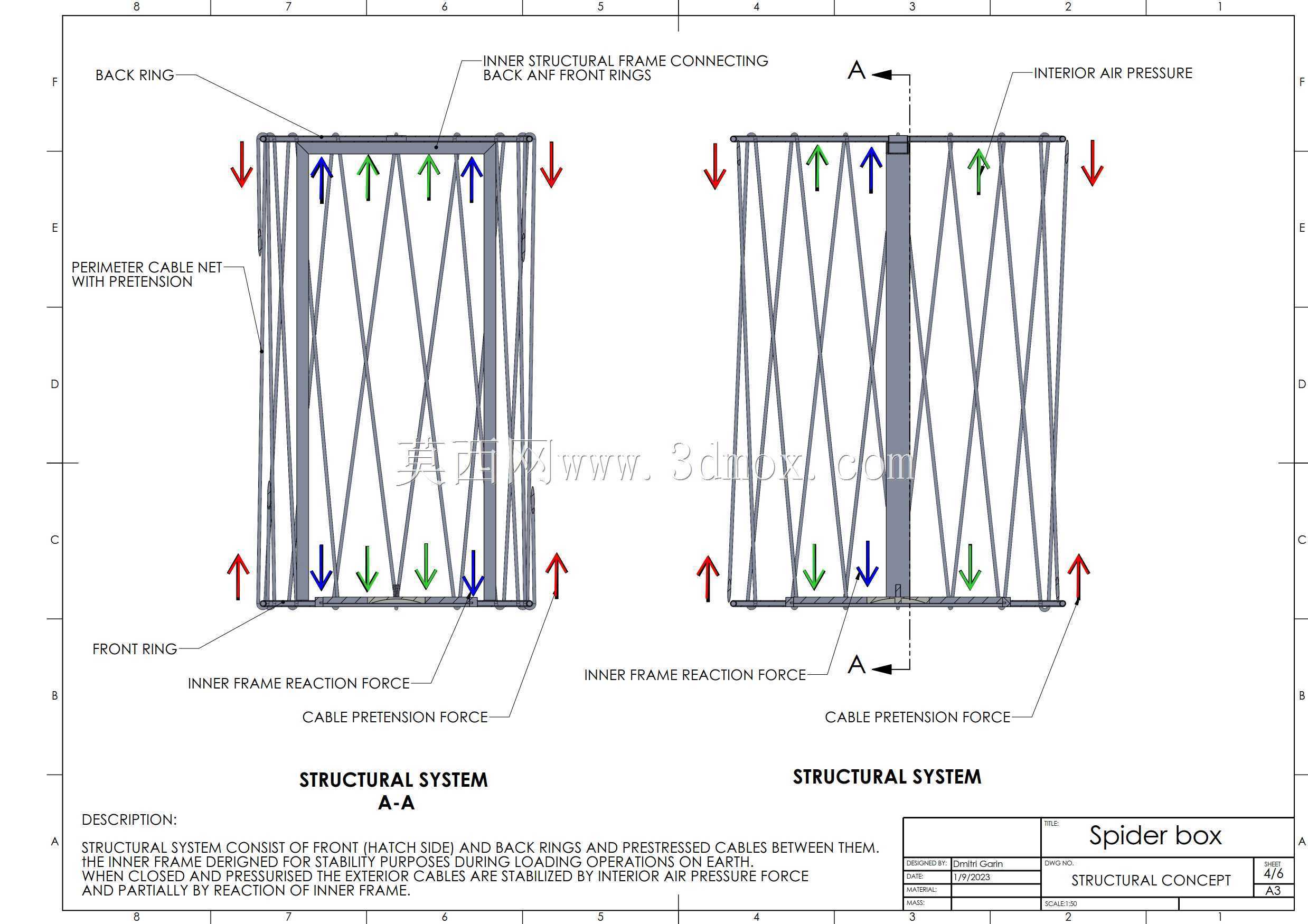

　　在结构强度校核阶段，针对侧壁的线缆网格结构做了多工况的仿真验证，当单个网格点承受1kN的径向冲击力时，线缆的形变在弹性范围内，卸载后可自动恢复原状，不会出现永久变形；当筒体顶部承受5kN的竖向堆载时，上下端盖的挠度小于1mm，不会出现端盖变形挤压内部线缆的问题。线缆与端盖挂点的连接部位采用了压接式固定结构，避免了传统绑扎固定容易出现的滑脱问题，经过上千次张拉循环测试，固定点的拉脱力仍能保持初始值的90%以上，满足多次重复转场使用的可靠性要求。

　　考虑到户外使用的环境适应性，结构电缆的外护套采用了耐候性材质，可耐受-30℃到60℃的环境温度，在紫外线长期照射下不会出现开裂、粉化问题，同时具备耐油污、耐弱酸碱腐蚀的性能，可适配化工工地、矿区等特殊作业场景。上下端盖的表面做了防腐涂层处理，在潮湿、多雨的环境中使用不会出现锈蚀问题，涂层的附着力达到一级，转运过程中的磕碰不会导致涂层大面积脱落。
