趣味造型航空炸弹外观结构三维建模

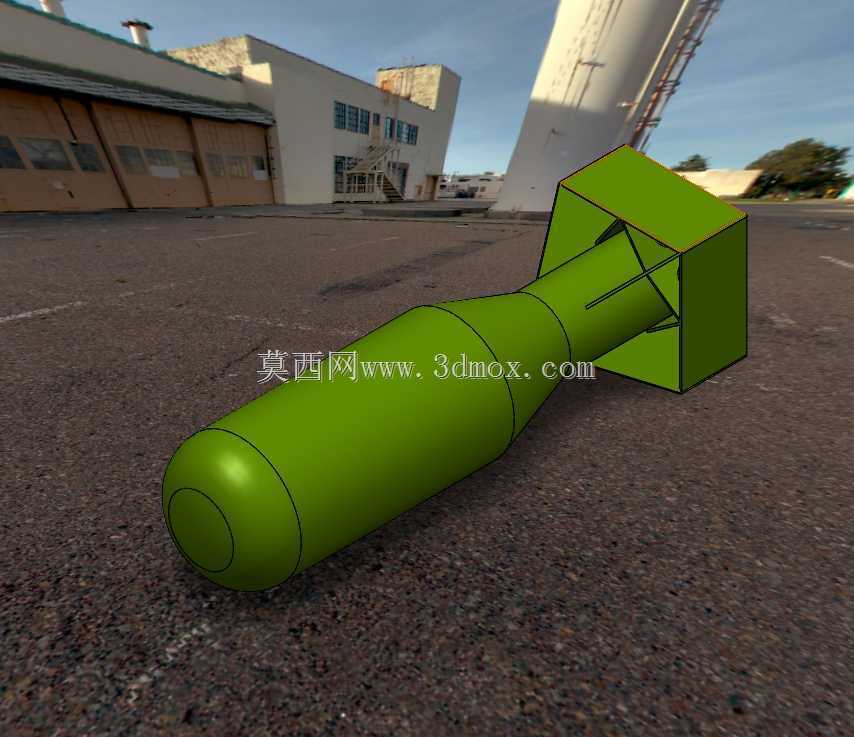

　　本次建模的对象为常规航空炸弹的趣味简化造型，整体采用钝头圆柱弹身搭配方形尾翼稳定段的结构设计，这类弹药的核心应用场景覆盖战术打击、训练模拟、国防科普展示多个领域，不同场景下的结构设计侧重存在明显差异。从实际用途来看，实弹构型下该类弹药主要依靠战斗部装药实现对地面固定目标、轻型装甲目标的毁伤，训练构型则会替换战斗部为配重模块，搭配遥测组件用于投弹精度训练，科普展示构型会采用非金属材质制作等比例缩放模型，用于国防教育场馆的展陈布置。

　　从功能特性层面拆解，弹身主体的圆柱段设计主要用于容纳战斗部、引信模块以及必要的制导组件，钝形头部的设计并非随意选择，一方面是为了降低高速下落过程中的空气阻力尖峰，避免弹体落地前出现姿态偏转，另一方面钝头构型在触地瞬间可以更好地触发引信的发火机构，减少哑弹概率。尾部的方形稳定翼结构，相比传统的十字形尾翼，在低速下落阶段能提供更大的稳定力矩，简化生产工艺的同时，对投弹初始姿态的容错率更高，适合低空空投、低速飞行器挂载的使用场景。

　　设计思路上，本次建模没有完全照搬制式弹药的复杂曲面结构，而是采用参数化的基础特征组合实现整体造型：弹身头部采用旋转凸台生成半球形钝头，圆柱段通过拉伸特征实现等直径主体，弹身与尾翼的连接段采用放样特征实现直径过渡，避免应力集中的同时优化气动外形；尾部的方形稳定翼采用薄壁拉伸加筋板结构，筋板沿弹身轴线方向对称布置，既保证尾翼段的结构刚度，又不会额外增加过多的结构重量。建模过程中所有特征均采用全参数约束，弹身直径、总长、尾翼边长、翼片厚度等核心尺寸都可以通过参数表直接调整，方便后续衍生不同比例、不同用途的变体模型。

　　外形尺寸与安装边界方面，按照常规训练用小型航弹的等比例缩放设定，弹身主体直径为弹体总长度的六分之一，钝头部分的曲率半径与弹身半径保持一致，避免头部与圆柱段的衔接处出现折线棱边；尾部方形稳定翼的外接圆直径为弹身直径的1.8倍，翼片轴向长度为弹体总长度的五分之一，这个尺寸比例可以保证弹体在下落过程中压心始终位于质心之后，满足飞行稳定性要求。挂载接口预留于弹身重心位置的上方，采用标准的挂耳凸台结构，凸台高度与宽度匹配通用航空挂架的卡槽尺寸，安装时挂耳与挂架卡槽的配合间隙控制在0.2mm以内，既保证挂载时的定位精度，又避免飞行过程中出现不必要的晃动。

　　从结构细节来看，弹身表面没有设置多余的凸起结构，所有接缝处都采用圆角过渡，圆角半径根据板材厚度设定为1-2mm，既减少飞行过程中的气动阻力，也能避免模型在搬运、展陈过程中出现锐边划伤的问题。尾翼的四个翼片与中心套环采用一体化建模设计，中心套环与弹身尾部采用过盈配合的装配关系，过盈量控制在直径方向0.1mm，装配时不需要额外的紧固件即可实现可靠连接，简化装配流程的同时也方便后期的拆解维护。如果用于实弹构型的衍生设计，只需要在弹身头部预留引信安装螺纹孔，弹身内部空腔划分出战斗部舱、引信舱的分隔结构，即可快速完成结构迭代，不需要对整体外形做大幅调整。
