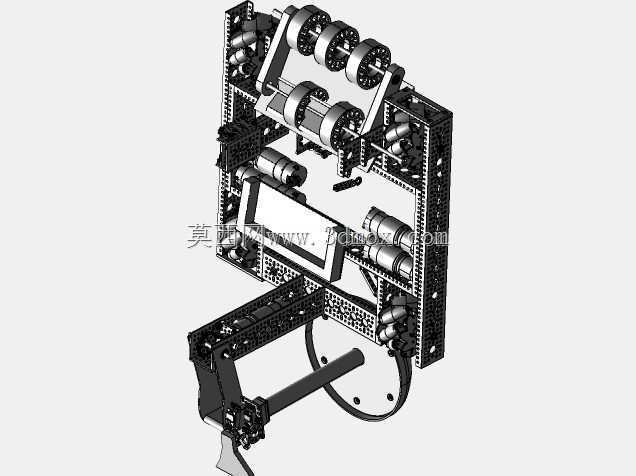

这套结构件主要服务于电力变压器生产及运维环节的物料转运、部件定位工序,在变压器铁芯叠装、绕组绕制完成后的中转工位,以及成品出厂前的检测工位都能见到同类结构的应用。不同于常规的固定承载支架,该结构采用多组平行辊轴排布的设计思路,核心是降低重型变压器部件移动时的摩擦阻力,避免硅钢片、绕组绝缘层在移位过程中出现剐蹭损伤。从结构布局来看,整体采用镂空式型材框架作为承载主体,框架上预留了多组标准化安装孔位,既可以根据不同规格变压器的外形尺寸调整辊轴的安装间距,也能适配车间现有输送线的对接高度,不需要额外加工过渡连接件。上下两层辊组采用错位排布方式,上层辊组负责承托变压器上部的壳体结构,下层辊组对应托举铁芯底座位置,
受力点均匀分布在部件的刚性支撑区域,不会因为局部应力集中导致薄壁壳体变形。侧方延伸的悬臂支架搭配可旋转的连接法兰,主要用于对接车间的吊装辅助机构,当变压器部件需要从水平输送状态切换到垂直装配姿态时,法兰端可以连接旋转驱动组件,不需要额外拆除原有固定结构就能完成姿态调整,减少二次装夹的对位误差。设计过程中优先考虑了安装边界的适配性,整体框架的底部安装孔距匹配车间常用的标准化工作台T型槽间距,辊轴的突出高度控制在安全操作范围内,操作人员在周边进行接线、检测作业时不会出现磕碰风险。辊轴两端采用免维护的滑动轴承配合,不需要频繁加注润滑脂,避免油污滴落到变压器绝缘部件上影响绝缘性能。框架的镂空设计一方面降低了整体自重,
方便根据工位需求进行整体移位,另一方面也便于散落的螺丝、垫片等小零件从镂空区域掉落,不会堆积在支撑面上影响部件放置的平整度。侧方设置的导向挡块可以根据变压器的宽度进行前后调节,在输送过程中限制部件的横向偏移量,不需要额外安排人员在侧面扶正对位,降低作业过程中的安全隐患。连接法兰的端面加工有定位止口,和外部旋转机构对接时能保证同轴度误差控制在装配允许范围内,旋转过程中不会出现卡顿、晃动的情况。整套结构没有采用复杂的异形曲面设计,所有型材、辊轴、紧固件都采用行业通用的标准件,后期维护更换时不需要单独定制加工配件,能有效降低工位设备的运维成本。在实际使用场景中,该结构可以直接嵌入到变压器装配流水线的对应工位,
上游工位完成绕组套装的部件可以直接推送到该支撑结构上,完成接线、气密性检测等工序后,再通过辊组输送到下游的封装工位,全程不需要重型吊装设备反复转运,能有效缩短单台变压器的装配作业周期。针对不同电压等级的变压器产品,只需要调整辊组的排布密度和挡块的限位宽度,就能快速适配新的产品规格,不需要对整体框架进行重新设计加工,具备较强的工位柔性适配能力。
