堆叠式多腔污垢收集清理结构件

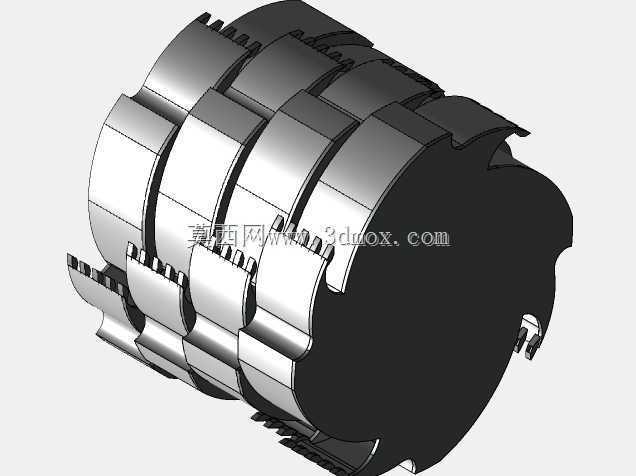

　　在流体输送管路的运维场景里，管路内壁长期附着的水垢、锈垢以及介质携带的固体杂质，会逐步缩窄通流截面，抬升输送阻力，严重时还会卡滞下游的阀组、泵体叶轮，这类问题在工业循环水系统、民用给排水管路、小型化工介质输送管线中都十分常见，常规的除污作业要么需要停机拆管逐段清理，要么依赖滤网类过滤件，但普通滤网很容易被大颗粒杂质堵死网孔，需要频繁拆洗，运维成本居高不下。这款堆叠式多腔污垢收集清理结构件，就是针对这类小通径直管段的在线除污需求设计的，不需要额外加装复杂的过滤罐体，直接串接在管路中间就能完成杂质的拦截与收集。从结构设计来看，整体采用多段环形腔体堆叠的形式，每一段环形构件的内侧都设置了向内凸起的刮齿与导流槽，相邻两段腔体之间预留了0.

　　8mm的间隙作为杂质进入收集腔的通道，当带杂质的流体从构件一端流入时，流道截面的突变会让流体形成局部紊流，密度大于介质的固体颗粒会在离心作用下被甩到流道内壁附近，顺着导流槽滑入相邻腔体之间的收集腔里，不会随着主流继续向下游流动；而内侧的刮齿在管路进行通球清管作业时，还能配合清管球刮下管壁附着的结垢，刮落的垢块会直接落入收集腔，不会被流体裹挟着堵塞下游部件。设计过程中没有采用一体化的壳体结构，反而选择多段堆叠的形式，核心是考虑到不同通径、不同杂质含量的管路，可以通过增减堆叠的环形腔体数量来调整收集腔的总容积，比如杂质含量较高的循环水系统，可以多装3-4段腔体，拉长杂质收集的容量上限，减少拆洗频次；而对于安装空间受限的设备内部管路，

　　也可以减少腔体段数，压缩整体轴向长度，适配狭窄的安装空间。构件的两端采用了标准的卡接式接口，和常规同通径的管路接头尺寸完全匹配，不需要额外加工过渡连接件，现场安装时直接对齐卡扣卡紧就能完成密封，密封面采用的是内嵌式橡胶圈，安装到位后密封面的压缩量控制在1.2mm，既能保证1.6MPa工作压力下无渗漏，也不会因为压缩量过大导致橡胶圈长期受压老化开裂。从安装边界来看，这款构件的整体外形为圆柱状，最大外径比同通径管路的外径大12mm，安装时只需要在管路串接位置预留出比构件轴向长度长15mm的操作空间，就能完成拆装作业，不需要周边留出大半径的操作空间，很适合集成在设备内部的紧凑管路布局里。实际使用过程中，当收集腔内的杂质积累到一定程度，

　　不需要把整个构件从管路上拆下来，只需要松开两端的卡扣，逐段取下环形腔体就能倒出内部积存的污垢，清理完成后逐段装回即可，整个清理过程不需要动用专用工具，单人五分钟内就能完成，相比传统的Y型过滤器需要拆下端盖掏出滤网冲洗的操作，运维效率提升非常明显。另外，构件的所有过流面都做了圆弧过渡处理，没有直角死角，不会出现杂质在构件内部积存发臭、滋生微生物的问题，在民用饮用水管路、食品加工介质输送管路中也能适用，不会因为结构死角造成介质二次污染。在建模过程中，每一段环形腔体的刮齿角度都经过了反复调整，最终确定刮齿和流体流向呈32度夹角，这个角度下既可以保证刮落的结垢能顺利滑入收集腔，也不会因为刮齿突出流道过多造成额外的流阻损失，经过流阻仿真验证，这款构件在额定通流下的压力损失不到同精度Y型过滤器的60%，不会对管路系统的输送效率造成明显影响。同时，相邻腔体之间的间隙尺寸也做了多轮验证，间隙过大会导致已经进入收集腔的杂质被主流重新卷吸回流道，间隙过小又会让大颗粒杂质无法顺利进入收集腔，最终选定的0.8mm间隙，可以拦截直径0.5mm以上的固体颗粒，同时不会出现杂质回流的问题，适配绝大多数工业与民用管路的除污需求。
