15级航模用甲醇发动机结构三维设计

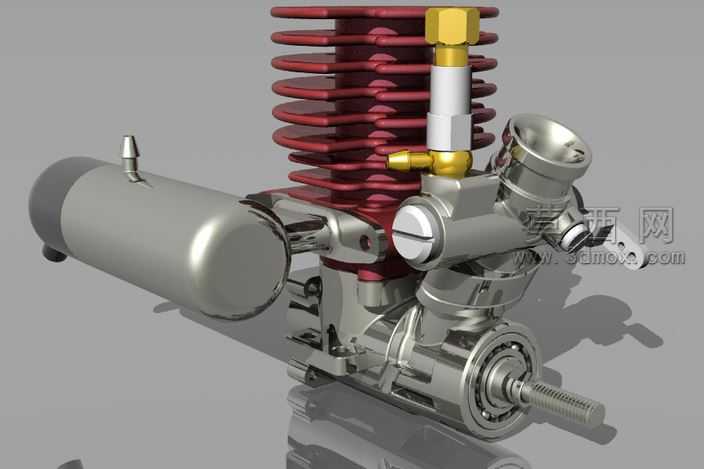

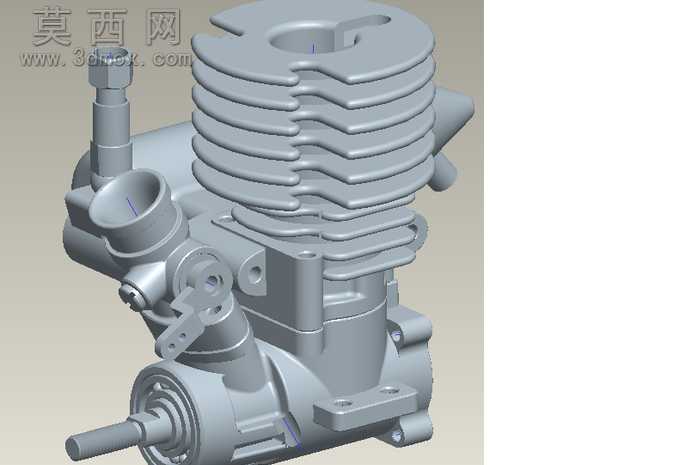

本作品为15级排量航模用甲醇发动机的三维结构设计，建模过程中严格遵循小型两冲程甲醇发动机的真实工作原理与尺寸比例，对发动机各组成部件进行了精细化的参数化建模。整体建模从发动机核心的气缸组件开始，首先构建带有多层散热鳍片的气缸体，每一片散热鳍片的厚度、间距、外轮廓弧度都经过反复校准，既还原了风冷散热结构的真实形态，也保证了鳍片结构的工艺合理性，避免出现建模中常见的薄壁重叠、曲面破面问题。随后依次完成气缸盖、火花塞安装座、进气喉管、化油器转接座的建模，其中化油器部分还原了油针调节结构、油门摇臂的铰接点位，准确呈现了油量调节与风门控制的结构逻辑。曲轴箱部分采用一体化曲面建模，兼顾了壳体的强度需求与轻量化设计特点，准确还原了曲轴输出端的轴承安装位、后盖密封结构、安装固定耳的孔位分布，固定耳处的加强筋结构也按照真实受力逻辑做了加厚处理，还原了压铸壳体的结构特征。曲轴与活塞组件的建模严格匹配两冲程发动机的配气相位，活塞上的活塞环槽、活塞销孔位置精准，曲轴的配重块轮廓、输出轴的螺纹段与安装卡位都做了细节还原，保证各运动部件在装配状态下无结构干涉。建模全程采用实体特征与曲面建模结合的方式，对所有棱边做了符合金属加工工艺的倒角处理，避免出现尖锐直角的不合理结构。渲染阶段采用哑光铸铝材质模拟发动机壳体的金属质感，调整材质粗糙度与反光参数还原铝合金机加工表面的细腻质感，对散热鳍片的缝隙处做了轻微的阴影加深处理，突出层叠结构的层次感，整体渲染视角选择45度斜视角，完整呈现发动机的进气侧、输出轴侧与散热结构，清晰展示各部件的装配关系与整体布局。设计过程中充分考虑了小型甲醇发动机的使用场景，在结构上还原了这类发动机轻量化、高功率密度的设计特点，所有部件的装配关系都符合实际拆装逻辑，既可以作为航模动力系统的结构展示模型，也可用于小型内燃机的结构教学演示，帮助理解两冲程甲醇发动机的工作原理与组成结构。
