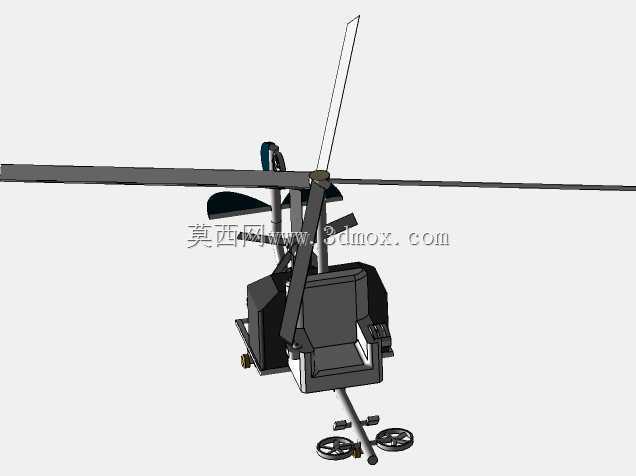

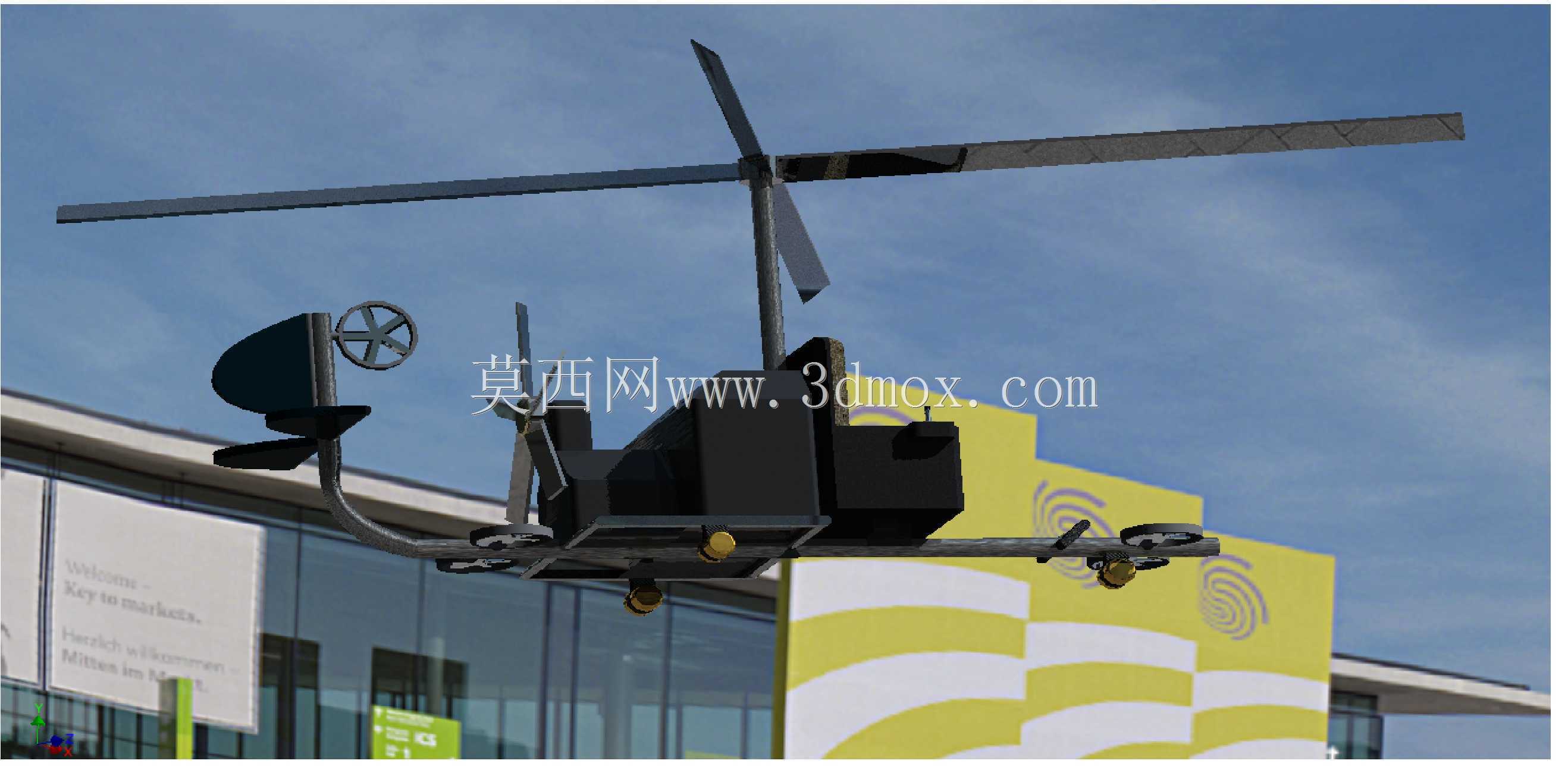

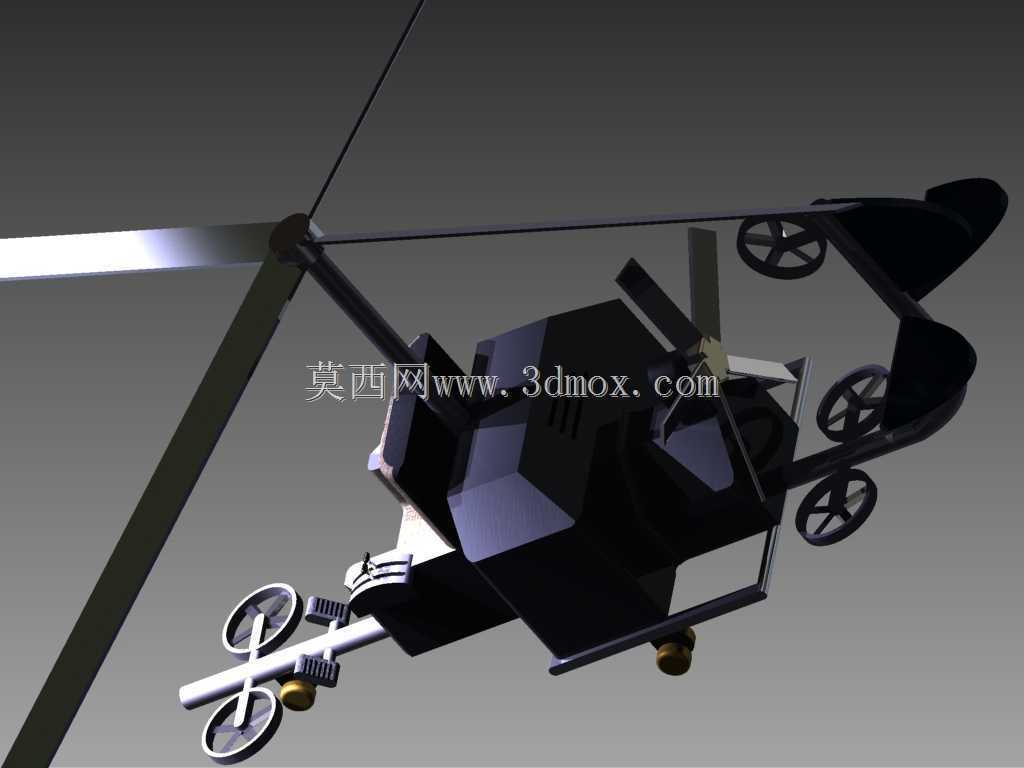

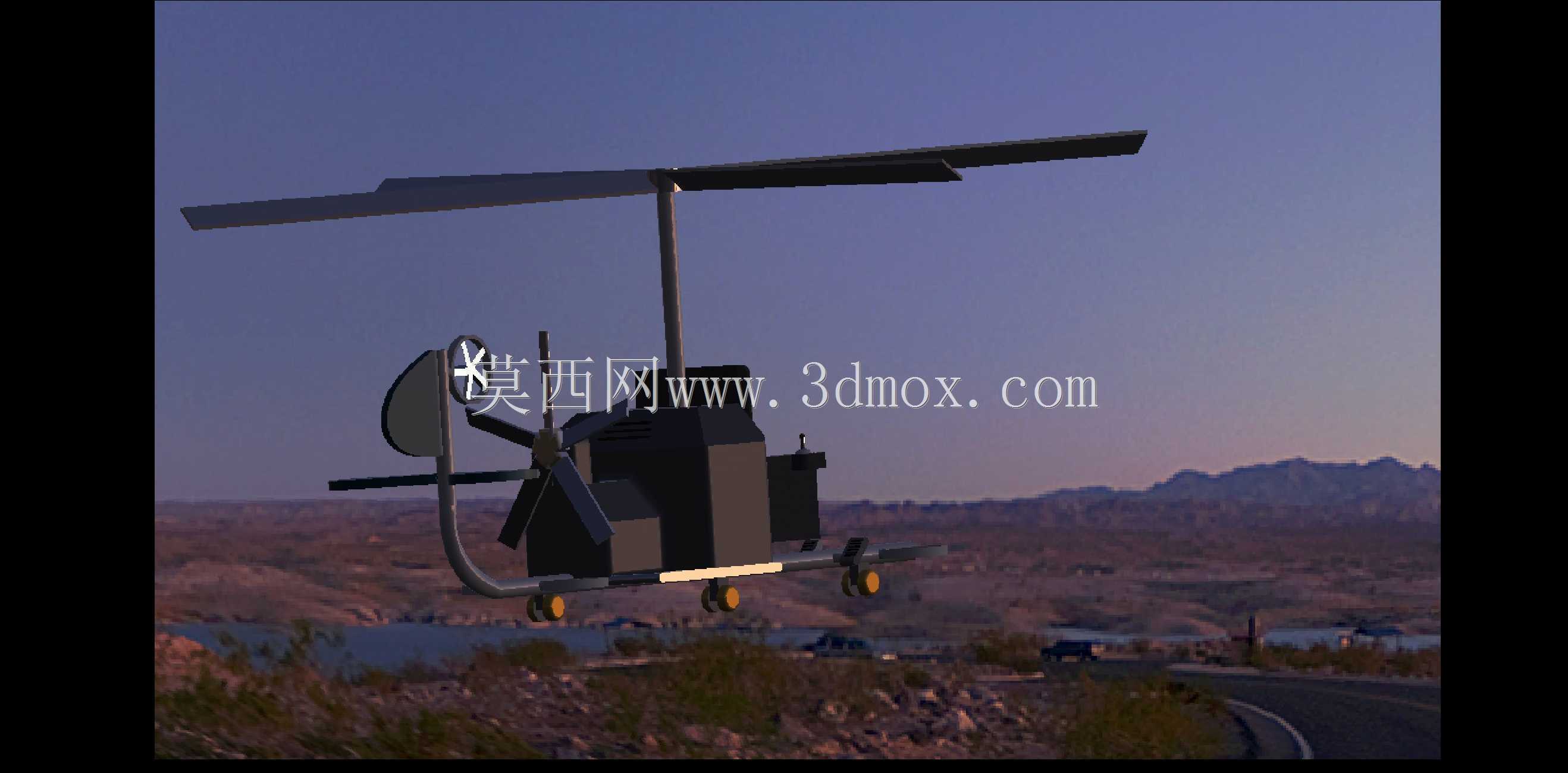

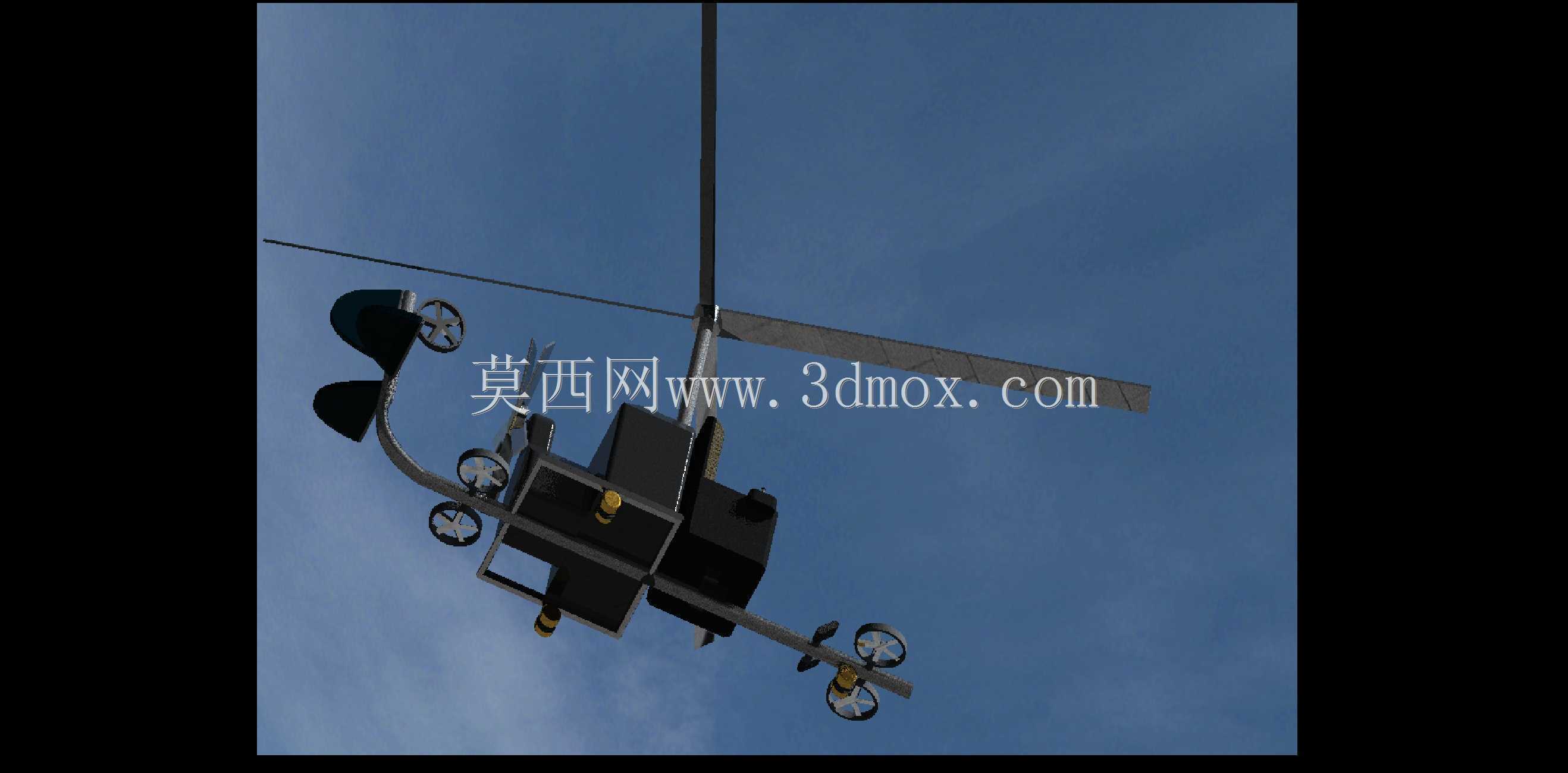

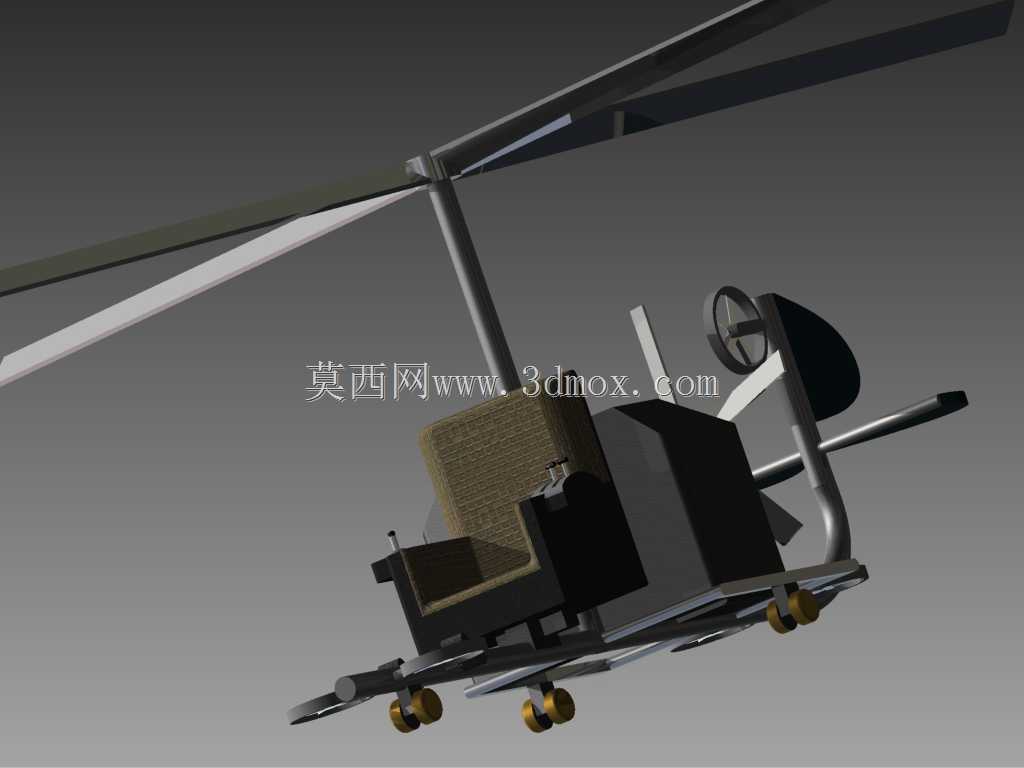

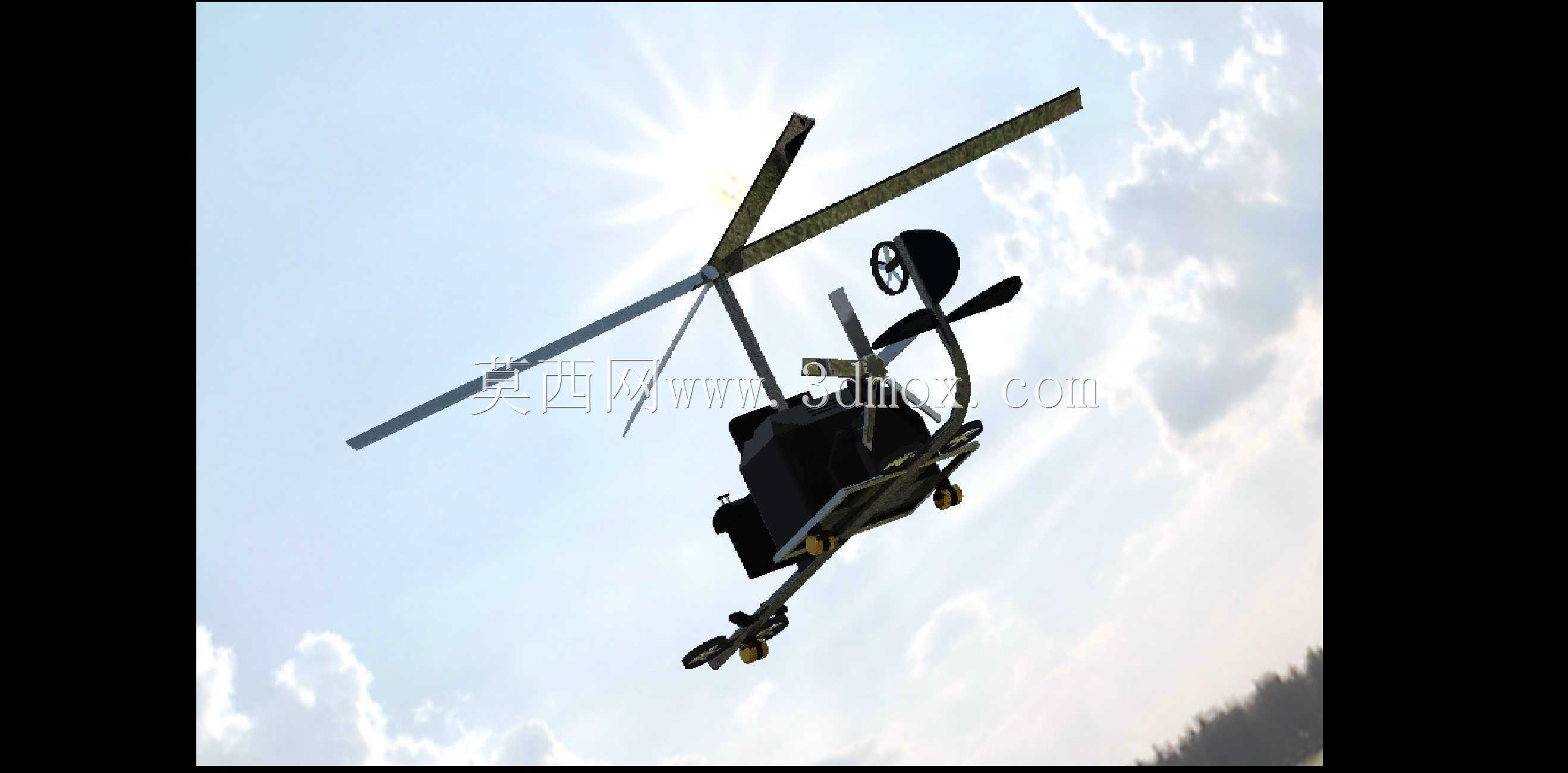

简易低成本载人陀螺旋翼飞行器结构设计

　　这款陀螺旋翼飞行器的结构设计，核心瞄准低空短途通勤、航空科普实训、低空休闲运动这类对成本敏感度较高的应用场景，区别于传统造价高昂的通用航空飞行器，整个设计从底层逻辑上就围绕成本控制与安全冗余做平衡，在满足低空低速飞行结构强度要求的前提下，尽可能简化非核心结构的复杂度，降低加工制造与后期维护的门槛。

　　从实际用途来看，该结构可作为轻型载人低空飞行器的原型验证载体，适配100米以下低空域的短途飞行需求，也可用于航空院校的旋翼类飞行器教学演示，或是航空爱好者的DIY改装验证平台，整体结构预留了充足的改装冗余，可根据实际使用需求加装不同的功能模块。

　　功能特性层面，整套旋翼系统采用跷跷板式双叶主旋翼结构，主旋翼通过倾斜盘与操纵杆系连接，可实现周期变距与总距调节，满足飞行过程中的升力调整与姿态控制需求；尾部设置独立的尾桨结构，用于抵消主旋翼旋转产生的反扭矩，同时实现航向的精准控制；机身中部设置单人乘坐位，座椅采用轻量化框架结构，在保证乘员乘坐支撑强度的同时尽可能降低自重；起落架采用四点式滑橇加小直径辅助滚轮的结构，滑橇主体采用高强度薄壁管材弯折成型，可吸收着陆过程中的冲击载荷，底部的辅助滚轮可实现地面短距离移动，无需额外牵引设备即可完成地面转场。

　　设计思路上，整个结构优先遵循安全冗余原则，主旋翼的连接轴采用双轴承支撑结构，避免单轴承失效带来的结构风险；机身主承力框架采用矩形钢管焊接结构，所有承力节点均做圆角过渡处理，减少应力集中带来的结构疲劳问题；动力系统的安装位预留了多型号发动机的安装接口，可根据实际载荷需求匹配不同功率的动力单元，无需对主框架做大规模修改；操纵系统的拉杆采用可调长度结构，可在装配调试阶段根据实际操纵手感调整拉杆行程，降低装配调试的难度。

　　外形尺寸与安装边界方面，整套结构主旋翼直径控制在6米范围内，机身总长度不含尾桨为2.8米，含尾桨总长度为4.2米，机身最大宽度为1.2米，整机空载高度为2.3米；主旋翼的旋转平面距离座椅乘坐面的垂直高度为1.6米，可避免乘员在上下机过程中触碰旋翼；起落架的底部距离机身底部的垂直间隙为0.3米，可适应不平整的草地、硬化土路等非铺装起降场地，起降场地的最小平整范围要求为直径8米的圆形区域，无需专用的机场跑道即可完成起降；动力单元的安装位位于座椅后方，安装边界尺寸为长0.6米、宽0.5米、高0.5米，可适配排量50cc到120cc的轻型航空发动机，动力输出轴与主旋翼传动轴的连接采用柔性联轴器，可补偿安装过程中的同轴度误差，减少动力传递过程中的振动传递到机身框架。

　　在细节结构处理上，主旋翼的桨叶采用对称翼型设计，桨根位置做加厚处理，通过螺栓与旋翼夹块连接，夹块与倾斜盘的连接采用关节轴承，可适应旋翼旋转过程中的挥舞动作；尾桨的传动采用同步带传动结构，相比链条传动可降低维护频率，同时减少传动过程中的噪音；机身的蒙皮采用轻量化复合材料薄板，通过铆钉与主框架连接，仅做整流用途不参与承力，后期维护更换成本极低；座椅的安装位置做了重心匹配设计，当乘员体重在60kg到90kg区间内时，整机重心始终落在主旋翼轴的合理范围内，无需额外调整配重即可保证飞行姿态稳定。
