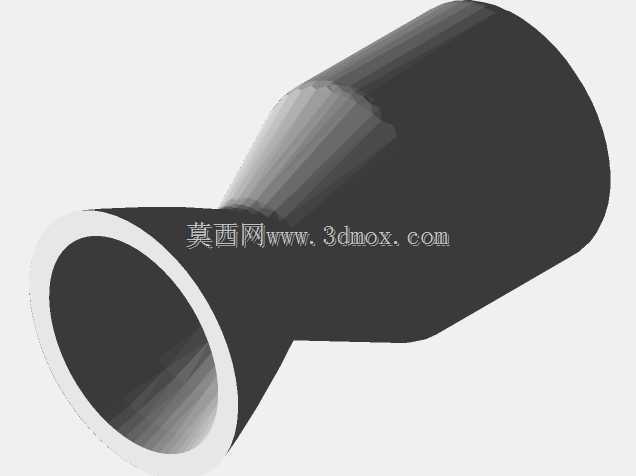

小型液体火箭发动机喷管结构三维数模

　　在航空航天推进系统的研发与教学验证场景中，小型火箭发动机的结构数模是开展推力性能仿真、结构强度校核、装配工艺验证的核心基础载体，本次梳理的喷管结构数模，完整还原了小型液体火箭发动机推力室喷管段的实际构型，覆盖了从燃烧室出口衔接段到喷口出口的全部流道与外壁结构。从实际应用场景来看，这类小型发动机结构既可以作为高校航空航天专业开展推进系统课程设计的教学演示载体，也能作为业余航天爱好者开展模型火箭动力段设计的参考基准，同时还可用于小型亚轨道试验飞行器动力单元的前期方案选型阶段的结构匹配验证。从功能特性层面看，该结构完整呈现了收敛-扩张型喷管的典型型面特征，收敛段衔接燃烧室出口位置，

　　通过流道截面的逐步收缩将燃烧室内产生的高温高压燃气加速至声速，扩张段则进一步将声速气流加速至超声速，通过燃气的高速喷出产生反作用推力，喷管的外壁采用等壁厚设计思路，在保证结构刚度能够承受燃气高温高压载荷的前提下，尽可能降低结构自重，匹配小型飞行器对动力单元重量控制的严苛要求。在设计思路的还原上，该数模严格遵循拉瓦尔喷管的型面设计逻辑，收敛段采用平滑过渡的圆弧收敛型面，避免流道出现直角转折造成的气流分离损失，扩张段则按照设计推力对应的面积比设置扩张半角，保证气流在扩张段内能够充分膨胀，尽可能降低推力损失，喷管入口端设置有平直的衔接止口，用于和燃烧室段的出口端进行定位装配，止口位置的壁厚做了局部加厚处理，

　　能够承受装配过程中的连接应力以及工作状态下的振动载荷，避免衔接位置出现应力集中导致的结构失效。从外形尺寸与安装边界来看，该喷管入口端为等直径圆柱衔接结构，可直接与同直径的燃烧室壳体出口端进行套接或者法兰连接，整体轴向长度较短，扩张段出口直径大于入口直径，整体外轮廓无突出的安装耳座，可根据实际装配需求在入口加厚段自行加工连接孔位，不会破坏喷管的内部流道结构；外壁面为光滑的锥面过渡结构，没有多余的凸起结构，既可以降低发动机工作过程中的外壁气动阻力，也方便后续缠绕隔热层或者加装冷却套结构，适配不同冷却方案的改装需求。在实际工程应用中，这类收敛扩张喷管的型面精度直接影响发动机的推力效率，数模中所有过渡曲面均保持G1连续，

　　不存在曲面褶皱或者转折断点，导入仿真软件后可直接抽取内部流道开展流场仿真计算，也可直接导入切片软件生成3D打印路径，用于制作原理验证样机，开展冷流试验或者热试车验证。需要注意的是，该数模仅还原了喷管段的主体结构，未包含冷却通道、点火器安装位、燃料喷注器等附属结构，在开展完整发动机设计时，可基于该喷管的入口衔接尺寸匹配对应的燃烧室、喷注器结构，完成整个推力室的装配设计；喷管的壁厚参数可根据实际选用的加工材料、工作压力、工作时长进行参数化调整，数模的特征树保留了完整的型面构建步骤，方便设计人员根据实际工况修改扩张比、收敛角、壁厚等核心参数，快速迭代出符合设计指标的喷管结构。对于三维建模从业者而言，该数模也可作为拉瓦尔喷管类曲面建模的参考案例，学习收敛扩张型面的构建逻辑、过渡曲面的顺滑处理方法、装配止口的结构设计思路，掌握航天动力部件建模过程中需要兼顾的流道顺滑性、结构工艺性、装配适配性等核心设计要点，避免建模过程中出现不符合工程实际的理想化结构，保证数模能够直接对接后续的仿真、加工、装配环节。
