汽车轮毂轮辋结构工程设计方案

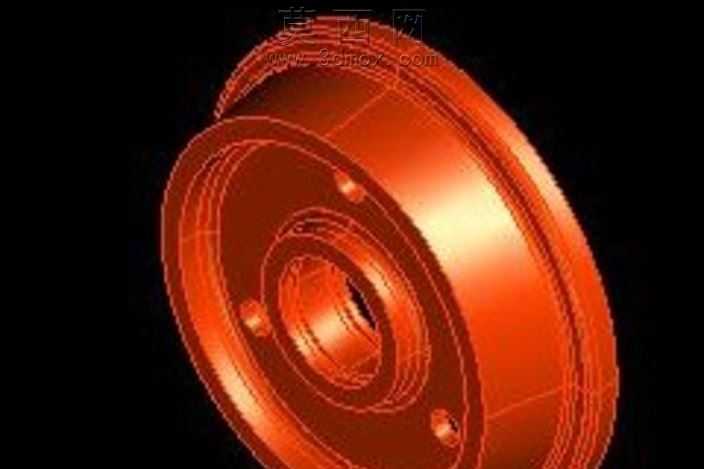

本作品为车用轮毂的二维工程结构设计方案，采用AutoCAD完成全参数化工程图绘制，完整呈现轮毂的全剖主视图与端面投影视图，严格遵循机械制图国家标准规范。建模阶段首先以轮毂中心轴线为回转基准，绘制轮毂的轴向截面轮廓线，通过回转特征生成轮毂的基础实体，精准还原轮毂从中心安装轴孔到外缘轮辋的阶梯式壁厚变化结构，中心轴孔区域预留车轴安装配合面，轴孔周边均匀分布三个螺栓安装通孔，用于轮毂与车轴法兰的紧固连接，孔位位置度公差严格满足车用零件装配要求。轮辐区域采用等厚度环形辐板结构，辐板与内外侧轮辋通过圆弧过渡连接，有效降低应力集中风险，轮辋部分设计有标准轮胎安装卡槽结构，截面轮廓完全匹配民用车辆轮胎的装配尺寸要求。工程图绘制过程中，全剖视图清晰展现轮毂内部的空腔结构与各段壁厚尺寸，剖面线采用金属材料标准填充样式，端面视图完整标注各同心圆的直径尺寸、安装孔的分度圆直径与孔位角度，同时标注A-A剖切符号明确剖视位置与投影方向，视图下方标注绘图比例为1:100，确保加工人员可直接通过图纸获取完整尺寸信息。设计过程中重点考量轮毂的受力特性，轮辐与轮辋的连接过渡位置采用大圆角设计，在保证轮毂整体结构强度的同时尽可能降低零件自重，中心安装孔的配合公差选用基孔制过渡配合，保障轮毂与车轴装配后的同轴度要求，避免车辆行驶过程中出现轮毂偏摆问题。整套图纸线条清晰、标注规范，完整覆盖轮毂零件加工所需的全部尺寸、公差与结构信息，可直接用于该款轮毂的生产加工指导，也可作为同类回转类车用零件设计的参考模板。
