适配国际样条接口的自行车曲柄轴三维设计

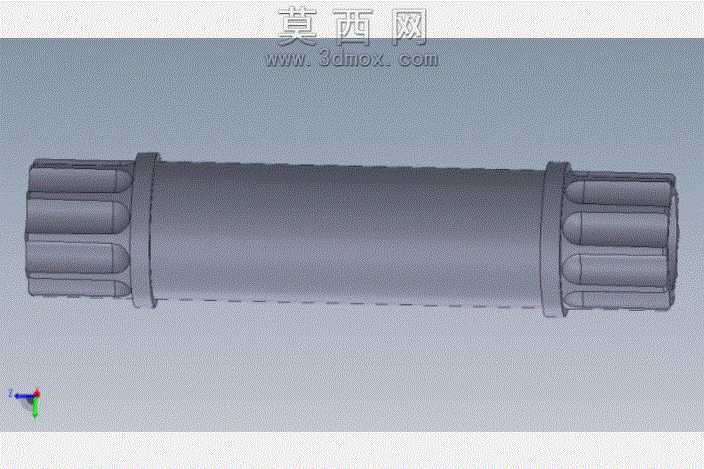

本模型采用SolidWorks进行全参数化三维建模，严格遵循国际通用样条接口标准开展结构设计，可直接适配自行车、单轮车的曲柄传动装配需求。建模过程以回转体基础特征为核心，首先绘制轴身主体的回转截面草图，通过凸台拉伸旋转生成轴的基础基体，保证轴身圆柱段的同轴度公差符合传动件设计要求；针对两端的花键样条连接结构，采用单齿草图绘制后圆周阵列的方式完成齿形构建，精准还原样条接口的齿距、齿形角参数，确保与配套曲柄、轮组连接件的装配契合度，避免传动过程中出现松旷、打滑问题。轴身两端设计有定位凸缘结构，通过凸台拉伸生成环形挡边，用于装配时的轴向限位，凸缘与轴身的过渡位置添加标准圆角特征，降低应力集中系数，提升零件长期受交变载荷作用下的结构强度。材质配置阶段，针对曲柄轴的使用工况，赋予其高强度合金钢材质属性，调整材质表面的粗糙度参数，模拟金属锻件经机加工后的哑光金属质感，对花键齿面、轴身配合面单独设置更高的光洁度参数，还原零件实际加工后的表面状态。渲染环节采用正交视角展示零件整体结构，搭配三维坐标系标识明确零件的空间方位，通过柔和的环境光打光凸显轴身的圆柱轮廓与两端花键的齿形细节，无多余装饰元素干扰结构展示。设计思路围绕传动可靠性与装配通用性展开，在保证轴身抗扭强度的前提下优化轴径尺寸，兼顾零件轻量化与结构刚性，所有特征均保留完整建模参数，可根据不同车型的传动扭矩需求调整轴身长度、花键齿数、凸缘位置等参数，适配不同规格的自行车、单轮车传动系统装配要求，可用于传动结构教学演示、整车装配虚拟仿真、零件加工工艺规划等场景。
