玩具直升机内部承载主板注塑结构件

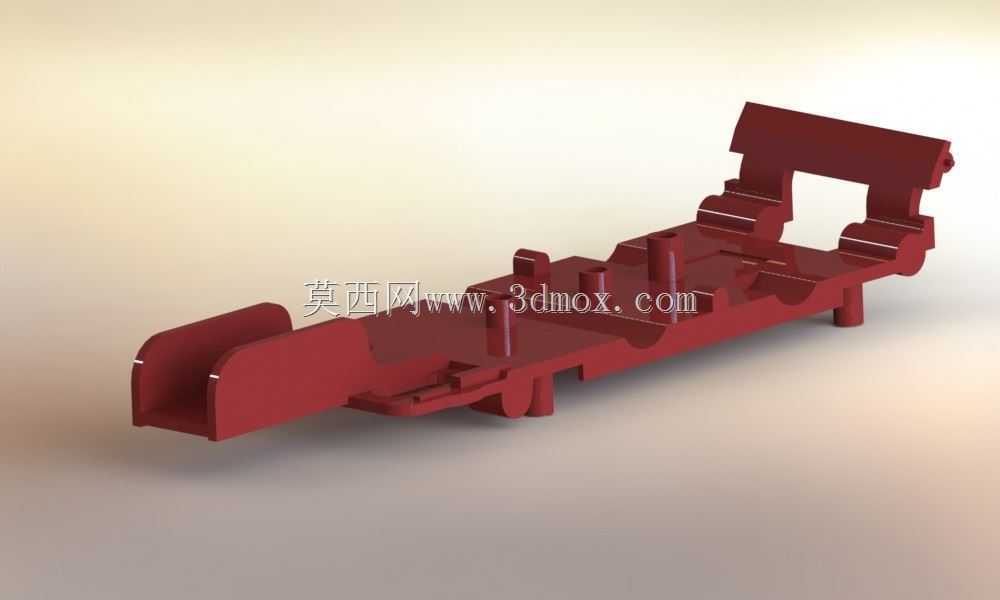

　　这款结构件是玩具直升机内部的核心承载主板，日常应用在小型遥控航模直升机的机身中段位置，主要作用是承接机身前后段的结构连接，同时为机身上的电子元器件、动力走线、传动定位柱提供固定安装位。从结构设计来看，整体采用一体化注塑成型的方案，主体为长条形扁平基座，基座上分布的多组凸起定位柱，分别对应电路板安装孔、舵机固定位、电池仓卡位的位置，每处定位柱的高度都经过匹配计算，既保证安装后元器件不会与基座产生硬接触挤压，也能让组装时的螺丝锁附深度控制在合理范围，避免出现柱体爆裂的问题。基座两侧延伸出的带卡扣弯折边，是用来和直升机的上下外壳做卡合固定，卡扣的倒扣角度设置在15度，既可以保证组装时不需要太大的按压力就能卡入到位，

　　也能在日常飞行的小幅震动下不会出现松脱，同时后期维修拆解时也不会因为倒扣量过大导致卡扣断裂。基座中段预留的方形镂空位，是给直升机的主传动齿轮轴留出避让空间，镂空边缘做了R0.8的圆角过渡，避免注塑成型时出现应力集中导致的翘曲变形，也能防止组装时尖锐边缘刮伤传动线材的外皮。从安装边界来看，整体长度适配15-20cm级别的小型玩具直升机机身内腔，宽度控制在22mm以内，不会和两侧的侧倾舵机产生运动干涉，基座底部伸出的三个短圆柱支撑脚，高度统一为3mm，安装后可以让主板和机身底壳之间留出足够的走线空间，电源线、信号控制线都可以从这个空隙中排布，不会被夹在主板和底壳之间造成绝缘层破损。设计过程中针对注塑工艺做了多处优化，

　　所有的加强筋厚度都控制在主体壁厚的0.6倍，避免成型后出现表面缩痕，筋位的排布方向顺着塑料熔体的填充方向，减少注塑时的流动阻力，降低填充不满的不良率。两端的挂耳结构做了加厚处理，因为这两个位置是机身前后段连接的受力点，飞行中产生的拉扯力都会集中在这两个位置，加厚处理后可以承受15N的静态拉力不会出现断裂，满足玩具产品的抗摔测试要求。结构上没有设计多余的装饰性特征，所有的凸起、凹槽、卡扣都具备实际的功能作用，比如基座表面的浅凹槽是用来给电路板上的突出元件做避让，避免安装时元件被顶起导致电路板虚焊；侧边的小缺口是走线卡位，组装时把线材卡入缺口就能固定走线位置，不会因为机身晃动导致线材移位碰到旋转的传动部件。在实际的航模玩具生产场景中，

　　这类主板结构件属于机身内部的核心支撑件，精度要求虽然不如工业级零部件，但对尺寸一致性、卡扣配合度、抗冲击性能都有明确的要求，设计时充分考虑了玩具产品的使用场景——也就是日常使用中难免的摔碰、拆装，所以在所有受力位置都做了针对性的加强，同时尽可能简化结构，减少注塑后的二次加工工序，降低量产的成本。安装时只需要先把电子元器件通过螺丝固定在主板的定位柱上，整理好线材卡入侧边的走线缺口，再把主板整体卡入下外壳的对应卡槽，最后扣合上外壳就完成了这部分的组装，不需要额外的粘接工序，装配效率很高，适合流水线的批量组装作业。
