带轴一体式直齿传动齿轮结构设计

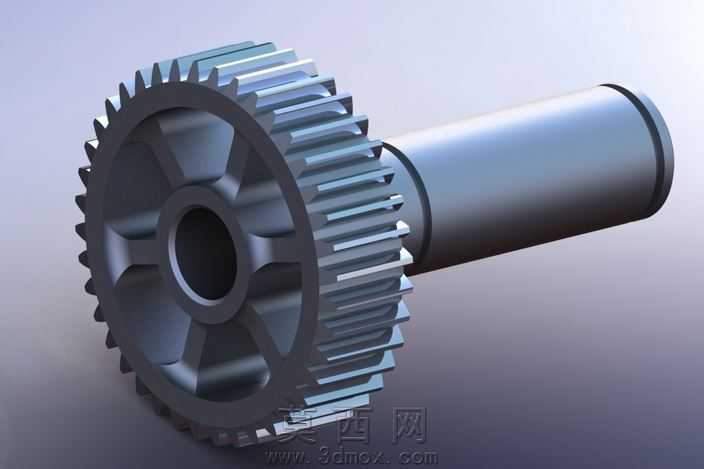

本作品为带轴一体式直齿圆柱齿轮的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先通过草图绘制齿轮的分度圆、齿顶圆、齿根圆基准轮廓，依据标准直齿圆柱齿轮的齿廓生成逻辑，通过渐开线方程精准绘制单个轮齿的齿形曲线，经圆周阵列完成整圈轮齿的排布，确保齿距、齿厚、模数等核心参数符合通用机械传动的设计规范。齿轮主体采用辐板式轻量化结构设计，在轮毂与轮缘之间设置六处均匀分布的加强辐板，在保证整体结构强度的前提下有效降低零件自重，减少传动过程中的转动惯量，提升传动响应速度。与齿轮同轴一体化设计的传动轴采用阶梯轴结构，轴段与齿轮衔接处设置过渡圆角避免应力集中，轴身预留装配定位的轴肩结构，可适配轴承、端盖等配套传动零件的安装需求。材质渲染阶段，整体零件赋予金属合金钢材质效果，通过调整材质的粗糙度、金属度参数，还原经过机加工后的金属表面质感，轮齿啮合面、轴身配合面设置更高的光洁度表现，非配合面保留均匀的亚光金属质感，渲染时采用柔和的侧方打光方案，清晰呈现轮齿的轮廓细节、辐板的结构层次以及轴身的圆柱面特征，同时通过阴影效果强化零件的立体感。设计过程中重点考量了齿轮与轴的一体化同轴度精度，确保传动过程中轮齿啮合平稳，减少偏载、打齿等失效风险，辐板的结构布局经过受力校核，可承受额定传动扭矩下的结构载荷，过渡位置的圆角设计可有效分散应力集中点，提升零件的疲劳使用寿命。该一体式齿轮轴结构省去了齿轮与轴的额外装配环节，可直接应用于齿轮减速器、传动箱等设备的动力传输场景，整体建模逻辑严谨，特征参数可编辑，可根据实际传动需求调整模数、齿数、轴径等核心尺寸，适配不同功率、不同传动比的机械传动系统使用。
