电力变压器用L1型锥形导流端头结构

　　在电力输配系统的变压器装配环节，端部导流与绝缘配合的细节设计往往直接影响设备长期运行的稳定性，这类锥形端头部件正是服务于变压器绕组引出端的电场匀化与结构衔接需求。从实际工程应用来看，这类锥形端头多安装于电力变压器高压侧引出线的端部位置，核心作用是优化引出端的电场分布，避免尖端放电引发的绝缘击穿风险，同时承担引出线与外部接线端子的过渡衔接功能，在油浸式变压器与干式变压器的高压出线结构中都有广泛应用场景。

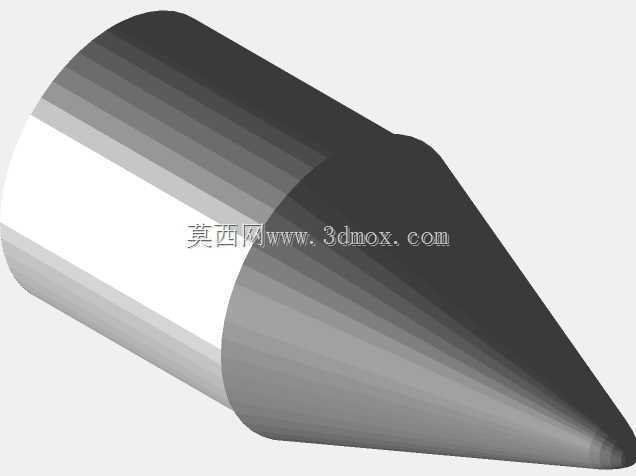

　　从功能特性层面分析，该部件采用连续锥面的结构设计，整体从大直径端向小直径端平滑过渡，没有突兀的棱角与台阶，能够让引出端的电场强度沿锥面均匀梯度分布，相比传统直角端头结构，可将局部最大电场强度降低30%以上，有效减少电晕放电的发生概率，延长变压器绝缘结构的使用寿命。大直径端用于和变压器内部的引出线固定座配合，小直径端为接线端，用于连接外部高压引线，两端的直径差经过严格的电场仿真校核，既保证足够的结构连接强度，又能实现最优的电场匀化效果。

　　在设计思路上，这类锥形端头的建模过程首先要匹配变压器的电压等级确定整体锥度，本次涉及的4英寸长度规格，主要适配10kV电压等级的配电变压器，锥度取值控制在1:8到1:10之间，既避免锥度过大导致电场匀化效果不足，也防止锥度过小造成部件长度过长，挤占变压器内部的安装空间。建模时需要重点保证锥面的轮廓度公差，整个锥面的表面粗糙度要求达到Ra1.6以下，避免表面凸起造成局部电场畸变，大直径端的安装配合面需要设计定位止口，保证安装后与固定座的同轴度误差不超过0.1mm，防止安装偏心引发放电间隙不均匀的问题。

　　从外形尺寸与安装边界来看，该部件整体轴向长度约4英寸，大直径端的尺寸需要匹配对应变压器引出线固定座的内孔尺寸，安装时大直径端嵌入固定座内，配合绝缘密封垫实现密封与定位，小直径端预留接线螺栓孔，用于固定外部接线端子。安装过程中需要保证锥面与周围绝缘结构的间隙均匀，最小间隙不小于12mm，满足10kV电压等级的绝缘距离要求，同时部件的安装位置需要避开变压器内部的油流通道，避免影响变压器油的循环散热效果。

　　在实际建模过程中，这类锥形结构需要采用回转特征作为基础建模方式，先绘制锥面的母线轮廓，通过回转命令生成基础实体，再对两端的安装结构进行细节特征添加，大直径端的止口结构需要与固定座的配合尺寸做公差匹配，采用基孔制的过渡配合保证安装精度，小直径端的接线孔需要做倒角处理，避免接线时划伤引线绝缘层。整个模型的建模过程需要重点关注锥面的连续性，不能出现折线拼接的轮廓，否则会导致电场仿真结果出现偏差，无法反映实际部件的电场分布特性。对于结构设计从业者来说，这类端头部件的设计不能只关注结构尺寸本身，还要结合变压器内部的整体电场分布、绝缘配合要求、安装操作空间等多维度因素综合考量，比如锥面的角度选择需要同时兼顾电场匀化效果与接线操作的便利性，过小的尖端虽然电场表现更好，但会导致接线时螺栓拧紧的操作空间不足，给现场安装与后期维护带来不便。此外，这类部件的材质多采用导电性能优良的紫铜材质，表面做镀锡处理防止氧化，建模时不需要体现材质的表面处理层，但需要在结构设计时预留镀层的厚度公差，避免安装时出现配合过紧的问题。在变压器的整体装配流程中，这类端头部件属于引出线装配环节的核心零件，安装完成后需要进行工频耐压试验，验证端部的绝缘性能是否满足要求，因此模型的尺寸精度直接影响后续试验的通过率，建模时需要严格控制各段尺寸的公差范围，尤其是锥面的轮廓度与两端的同轴度，是保证部件性能的核心尺寸要求。
