弹簧腿跳跃拟人玩偶结构设计

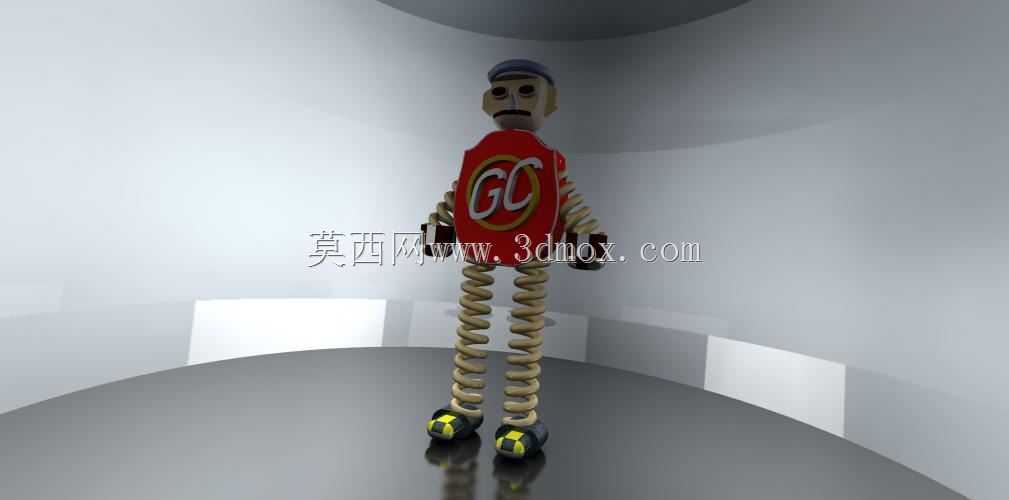

　　这款弹跳类机械玩偶的结构设计，核心围绕弹簧储能释放的跳跃运动逻辑展开，腿部采用等节距圆柱螺旋弹簧作为主支撑与储能部件，替代传统刚性下肢结构，在落地冲击时可将动能转化为弹簧弹性势能储存，待弹簧压缩至极限行程后快速回弹释放能量，带动整体结构完成跳跃动作。从实际应用场景来看，这类弹跳结构可拓展用于科普教具演示弹性势能转化原理，也可作为小型创意玩具的核心运动机构，部分同原理结构经过尺寸放大与载荷校核后，还能用于小型探测机器人的越障行走模块，应对非平整路面的通行需求。

　　设计过程中首先要明确载荷边界，玩偶上半身的躯干部分为主要配重区域，内部预留了配重块安装位，可通过调整配重块的重量与安装高度，改变整体重心位置，进而匹配不同的跳跃高度与落地稳定性——当配重偏下时，结构落地后不易侧翻，连续跳跃的姿态稳定性更强；配重偏上时，弹簧压缩行程更大，单次跳跃的高度更高，但落地姿态控制难度也随之提升。腿部弹簧的选型需要结合整体重量计算，弹簧的线径、中径、有效圈数直接决定了刚度系数，刚度过大则落地时压缩量不足，无法储存足够能量完成有效跳跃；刚度过小则弹簧压缩后无法快速回弹，甚至出现支撑失稳、躯干歪斜的问题。

　　足部结构设计为平底带防滑纹理的造型，接触地面的端面做了圆角过渡，避免跳跃落地时边缘卡滞影响回弹，足部与弹簧下端的连接采用嵌入式卡扣结构，无需额外紧固件即可完成装配，同时保证连接强度足以承受弹簧回弹时的瞬时冲击力。躯干部分为薄壳结构，表面预留标识安装位，内部做了加强筋布局，在控制整体重量的同时避免弹跳冲击导致壳体开裂。头部与躯干采用球铰连接，可在跳跃过程中随重心变化小幅摆动，模拟拟人化的动态效果，球铰的阻尼经过调校，既不会因为摆动过于灵活导致重心偏移失稳，也不会完全固定失去动态表现力。

　　安装边界方面，整体结构在静止站立状态下的投影轮廓为直径120mm的圆形，最大高度为280mm，弹簧完全压缩时的整体高度为160mm，跳跃过程中的最大腾空高度可通过配重调整在50mm至120mm区间内变化。装配时需要注意左右两侧弹簧的预压缩量保持一致，若两侧预紧力存在偏差，跳跃时会出现单侧偏斜，长期使用还会导致弹簧疲劳寿命不一致。手臂部分采用柔性波纹结构，不参与储能与受力，仅作为外形补充，避免刚性手臂在跳跃落地时与地面或其他部件发生碰撞干涉。

　　从结构验证的角度来看，这类弹跳机构需要重点测试连续跳跃后的弹簧疲劳性能，以及不同接触面（硬质桌面、软质地毯、粗糙地面）下的跳跃姿态稳定性，足部的防滑纹理深度需要控制在1mm以内，过深会增大落地时的摩擦阻力，消耗回弹能量导致跳跃高度降低，过浅则容易在光滑表面出现打滑侧翻。躯干内部的配重安装位设计为可调节滑槽结构，无需拆解外壳即可滑动调整配重位置，方便快速测试不同重心参数下的运动表现，为后续同类型弹跳结构的参数选型提供实测数据参考。
