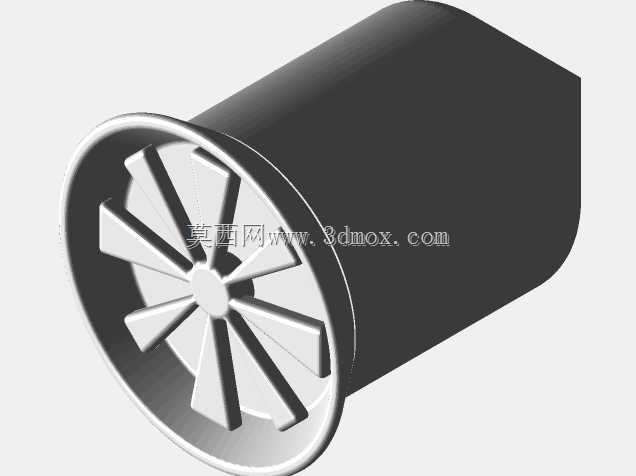

商用飞机概念涵道式螺旋桨结构设计

　　这款涵道式螺旋桨的结构设计，最初是针对小型商用通航飞机的短距起降场景做的概念方案，区别于传统开放式螺旋桨，外围的筒状涵道可以在桨叶高速旋转时约束气流走向，既能够降低翼尖涡流带来的能量损耗，也能减少地面作业时桨叶卷入杂物的风险，适配小型通勤飞机在非铺装简易跑道的起降需求。从结构设计逻辑来看，桨叶采用了等强度变截面设计，根部做了加厚过渡处理，和中心轮毂的连接位置预留了标准的螺栓安装孔位，不需要额外定制转接法兰就可以和常规的航空活塞发动机输出轴匹配安装，桨叶的扭转角从根部到梢部做了连续渐变，匹配不同半径位置的线速度差，让整个桨盘平面的气流做功效率更均匀，避免局部气流分离带来的推力损失。外围的涵道筒体和桨叶梢部的间隙控制在毫米级，

　　这个间隙是经过气动仿真反复调整的，间隙过大会导致涵道的整流增推效果大幅下降，间隙过小则会在飞行工况下因为桨叶振动、筒体形变出现擦碰风险，筒体的入口位置做了圆滑的唇口设计，能够降低大迎角飞行状态下的进气畸变，避免桨叶出现不均匀载荷引发的结构疲劳。安装边界方面，整个推进单元的筒体可以直接通过侧面的安装耳片固定在发动机舱的前端支架上，不需要额外设计复杂的整流罩结构，筒体本身就承担了气动整流的作用，后端的筒体延伸段可以直接和发动机舱的蒙皮对接，减少整机的气动阻力。实际使用场景中，这种涵道螺旋桨除了应用在小型固定翼通勤飞机上，也可以适配垂直起降的电动飞行器、低空物流无人机的动力单元，封闭的外涵道能够降低桨叶外露带来的地面人员安全风险，

　　也能在城市低空飞行时降低气动噪声，减少对周边环境的噪音影响。设计过程中针对桨叶的载荷分布做了多工况校核，涵盖了起飞最大推力、巡航平飞、大侧风进场等不同飞行状态的载荷情况，每一片桨叶的重心都做了配平设计，避免高速旋转时出现不平衡振动传递到发动机机身，降低整机的结构疲劳风险。轮毂位置的结构做了轻量化处理，在保证连接强度的前提下去除了非受力区域的多余材料，降低整个旋转组件的转动惯量，让发动机的油门响应速度更快，提升飞行操控的灵敏性。涵道筒体的内壁做了光滑过渡处理，没有多余的凸起结构，避免干扰内流道的气流走向，筒体的材料适配常规的航空铝合金或者复合材料成型工艺，不需要复杂的曲面加工就可以实现量产，降低后续的生产制造成本。和传统开放式螺旋桨相比，这种结构的推力在相同功率输入下能够提升15%左右，尤其是在低速起降阶段的增推效果更明显，能够缩短飞机的起飞滑跑距离，提升小型飞机在高海拔机场、短跑道场景的适应能力。
