贝尔206直升机传动连接摇臂结构

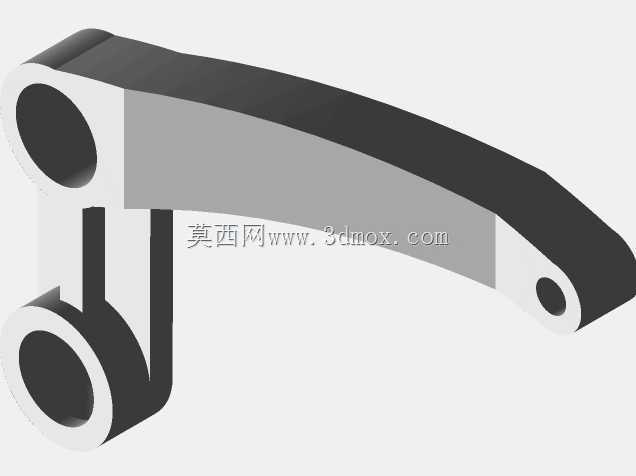

　　本次呈现的结构件为轻型直升机传动链路中的核心连接摇臂，这类构件在通航飞行器的操纵与动力传递系统中承担着载荷转接、运动轨迹约束的关键作用，常见于贝尔206这类轻型单发直升机的尾桨操纵链路、主旋翼变距传动机构中，也可在同量级轻型旋翼类飞行器的操纵系统中找到同功能构件的设计参考。从实际工况出发，该摇臂的两端铰接孔分别对应不同的运动副连接需求，大直径端通常与固定支座或动力输出端的铰接轴配合，承担主要的载荷输入，小直径端则与操纵拉杆或后续传动连杆相连，将输入端的摆动或转动位移精准传递至执行端，实现旋翼桨距调整、尾桨方向控制这类直接影响飞行姿态的操作动作。设计层面上，该构件采用了变截面弧形梁的结构形式，并非简单的直臂设计，

　　这种弧形轮廓一方面是为了避让周边的机身结构、管线布局，在有限的机身安装空间内完成传动路径的布设，避免与相邻构件在运动过程中发生干涉；另一方面，弧形过渡的梁身可以优化载荷传递路径，减少直角结构带来的应力集中问题，在交变载荷长期作用的飞行工况下，能有效降低疲劳裂纹萌生的概率，提升构件的服役寿命。从安装边界来看，两端铰接孔的同轴度、孔与梁身的位置度是加工与装配过程中需要严格控制的形位公差，孔内通常会压装自润滑轴承衬套，降低铰接转动过程中的摩擦阻力，同时减少铰接面的磨损，日常维护中仅需定期检查衬套磨损量即可，无需整体更换摇臂，降低运维成本。梁身的截面厚度变化经过载荷计算优化，在铰接孔周边的载荷集中区域做了局部加厚处理，

　　梁身中段则在保证结构强度、刚度满足要求的前提下做了等强度减薄设计，尽可能控制构件自重，对于航空器而言，每一处结构件的重量优化都能直接提升有效载荷能力与燃油经济性。这类摇臂在实际工作过程中承受的并非单一方向的静载荷，而是伴随飞行姿态调整、气流扰动产生的多方向交变载荷，因此建模过程中对过渡圆角的处理、孔边的加强结构设计都做了针对性还原，完全匹配实际装机构件的结构特征，既可以用于直升机传动系统的教学演示、结构原理展示，也能作为同类型轻型旋翼飞行器操纵摇臂设计的参考原型，帮助设计人员快速完成结构方案的迭代验证，缩短前期设计阶段的建模周期。在装配验证环节，该模型的尺寸基准完全参照实际装机构件的安装接口设定，可直接导入整机装配模型中完成运动干涉检查，模拟操纵过程中摇臂的摆动行程，验证相邻构件的安全间隙是否符合设计规范，避免后续物理样机试制阶段出现结构干涉、行程不足这类影响试飞安全的问题。
