RASSOR风化层采集滚筒结构设计

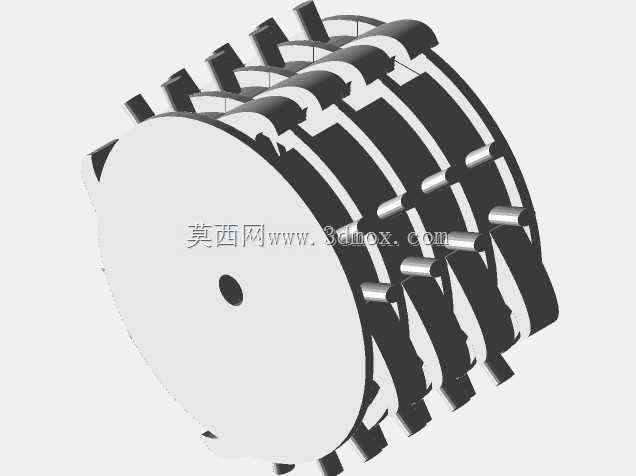

　　这款滚筒构件是面向地外天体风化层表层采样作业开发的核心执行部件，主要适配风化层高级表面系统操作机器人的前端采样作业单元，可在低重力、无大气的天体表面环境下完成表层松散岩土、风化碎屑的采集、暂存与转运作业，是深空探测采样类机器人的核心接触式作业构件。从安装适配维度看，该滚筒通过中心的45毫米直径轴孔实现与驱动轴的无键吸力松配连接，这种连接方式无需额外加工键槽，既降低了轴类零件的加工应力集中风险，也能在采样作业遇到过大冲击载荷时实现过载打滑，保护后端驱动电机与传动结构不受刚性冲击损坏，适配低重力环境下的作业载荷特性。滚筒整体外形尺寸控制为直径450毫米、轴向长度250毫米，整体外轮廓为圆柱回转体，安装时需预留轴向两侧各20毫米的传动与防护间隙，径向方向需预留至少100毫米的旋转作业空间，避免作业过程中与机器人本体的行走机构、支撑结构发生运动干涉。

　　从功能结构设计来看，滚筒周向均匀布置多组勺形采集铲斗，任意作业时刻都保持4个铲斗处于有效接料工位，单个铲斗的有效采集宽度为27.5毫米，铲斗入口处设计有尖头挡边结构，当滚筒随驱动轴旋转时，铲斗尖头先切入风化层表层，将松散的岩土碎屑铲入斗内，挡边结构可在滚筒旋转抬升过程中阻挡斗内的岩石碎屑滚出，避免采样物料在转运过程中洒落。相邻铲斗之间设置有连续的分隔墙结构，将各个铲斗的采集腔室独立分隔，这种分隔设计可有效避免大粒径石块卡入相邻铲斗的间隙造成滚筒卡滞，仅允许粒径符合要求的小石块与粉尘进入铲斗内部，从结构层面降低了作业过程中的堵转风险。铲斗内部设计有连续的导料通道，当滚筒旋转至卸料工位时，斗内采集的物料会顺着导料通道滑向滚筒中心区域，配合滚筒端面上开设的45毫米清空孔，可在不需要额外卸料机构的前提下，依靠重力与旋转离心力将采集到的样品输送至后端的样品存储单元，简化了整体采样机构的结构复杂度。

　　在材料与成型工艺选择上，该滚筒采用钛合金材料通过3D打印工艺一体成型，选择钛合金作为基材主要是利用其高比强度、耐极端温度变化的材料特性，能够适应地外天体表面大幅温差、高辐射的极端作业环境，同时足够的结构强度可承受采样过程中铲斗切入风化层的冲击载荷，避免作业过程中出现铲齿断裂、结构变形的问题。采用3D打印一体成型的工艺，一方面可以实现内部导料通道、分隔墙、铲斗曲面等复杂结构的整体成型，无需后续焊接、拼接装配，减少了装配环节带来的结构误差与连接强度薄弱点；另一方面可以通过调整打印填充率，在保证结构强度满足作业载荷要求的前提下，降低滚筒整体重量，适配深空探测任务对载荷重量的严格限制，同时较低密度的填充结构也可进一步缓冲采样过程中的冲击载荷，提升构件的整体抗疲劳性能。

　　实际作业过程中，该滚筒随机器人行走机构移动至采样点位后，驱动轴带动滚筒以恒定转速旋转，铲斗依次切入表层风化层，将松散的碎屑铲入斗内，随着滚筒旋转，铲斗抬升过程中挡边阻挡物料洒落，当铲斗旋转至滚筒上部区域时，物料顺着内部导料通道流向中心卸料口，落入后端的样品输送或存储机构，完成连续采样作业。这种结构设计不需要额外的挖掘动力，仅依靠滚筒旋转与机器人行走的进给即可完成采样，大幅降低了采样作业的功耗，适配深空探测任务能源供给有限的实际工况。同时，整体回转对称的结构设计使得滚筒旋转过程中动平衡性能优异，不会因为偏载造成驱动轴的额外磨损，可长时间连续作业，满足大范围表层风化层采样的任务需求。
