标准直柄麻花钻三维结构设计模型

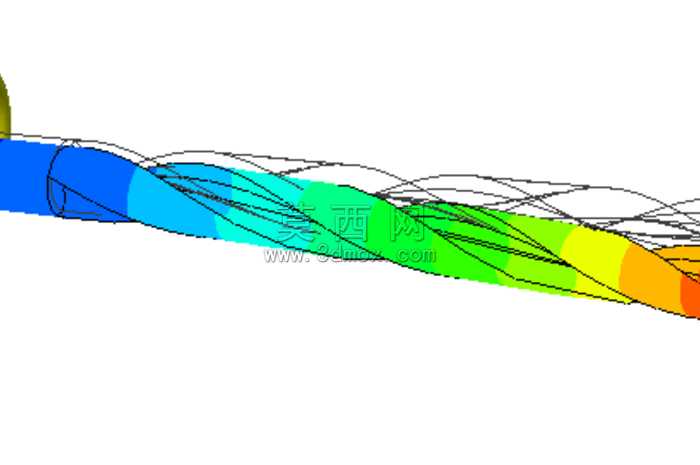

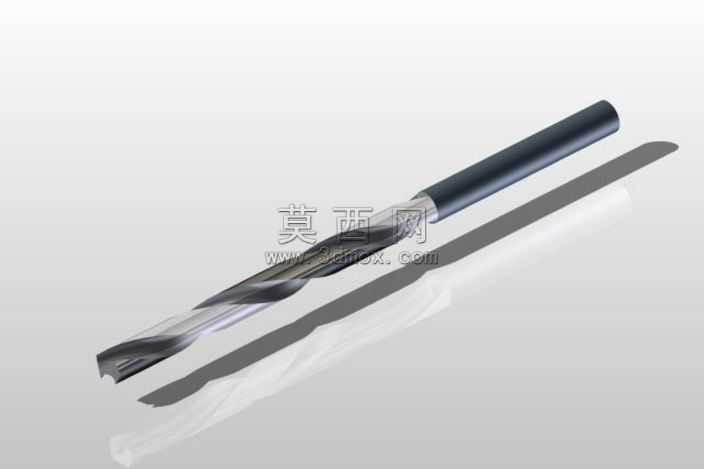

本模型为标准直柄麻花钻的三维参数化建模成果，建模过程严格遵循金属切削刀具的国标尺寸规范，首先通过草图绘制完成钻头工作部分的轮廓基准，精准定位钻芯厚度、刃带宽度、螺旋槽导程等核心参数，采用螺旋扫描特征生成两条对称的螺旋排屑槽，确保槽型曲面光滑过渡，满足实际钻孔作业中切屑顺畅排出的结构需求。模型对钻头的切削部分进行了精细化结构还原，精准复刻了主切削刃、横刃、副切削刃的角度参数，其中顶角按照通用加工场景设置为118度，后角、螺旋角均匹配高速钢钻头的常规设计值，保证切削结构的几何合理性。直柄装夹部分采用圆柱拉伸特征生成，与工作部分的过渡段做了圆角平滑处理，避免应力集中的结构缺陷，同时还原了刃带的凸起结构，保证钻头钻孔时的导向精度。材质渲染阶段，针对钻头不同部位做了差异化材质设置：直柄装夹部分做了发黑氧化处理的哑光深灰金属质感，模拟高速钢材料热处理后的表面状态；切削刃部分做了精磨后的亮银色金属材质，添加细微的磨削纹理提升真实感；螺旋槽内表面做了轻微的粗糙质感处理，还原铣削加工后的表面特征。渲染时采用柔和的侧上方打光，清晰呈现螺旋槽的曲面走向、切削刃的棱线结构，通过阴影投射突出钻头的整体立体感，让模型各部分结构细节清晰可辨。设计过程中充分考虑了钻头的实际功能逻辑，所有结构尺寸均按照真实加工刀具的比例设置，既保证了模型的视觉真实度，也可用于机械加工教学演示、刀具结构认知、钻孔工艺仿真等场景，完整还原了直柄麻花钻从装夹定位到切削排屑的全结构特征，没有冗余的结构设计，每一处几何特征都对应实际钻头的功能需求，比如钻芯的锥度设计从切削端向柄部逐渐增厚，保证钻头的整体刚性，避免钻孔过程中出现钻头折断的问题，刃带的窄边设计既可以保证钻孔的孔径精度，也能减少钻头与孔壁的摩擦阻力。
