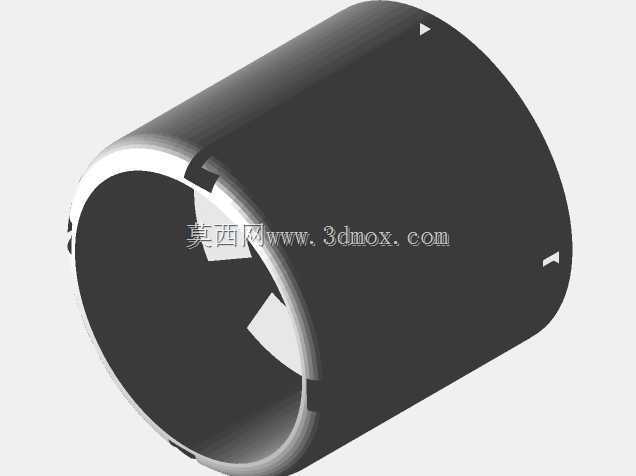

电力变压器用SFTBR内嵌式卡接套筒结构件

项目分类:变压器 发布时间:2024-09-09 ID:770420
  • 电力变压器用SFTBR内嵌式卡接套筒结构件
  • 电力变压器用SFTBR内嵌式卡接套筒结构件
  • 电力变压器用SFTBR内嵌式卡接套筒结构件

  在电力输配系统的变压器装配环节,这类内嵌卡接式套筒构件常被用于绕组端部的定位、绝缘支撑以及引线的导向防护,区别于常规的光滑衬套,该零件内壁设置的多组对称凸卡结构,是为了匹配变压器内部对应安装基座上的卡槽,装配时无需额外紧固件,仅通过轴向推入后旋转小角度即可完成卡紧锁止,能有效避免变压器运行过程中因电磁振动、温度循环带来的构件松脱位移问题。从结构设计逻辑来看,该零件采用薄壁圆筒构型,整体壁厚控制在均匀区间,既保证了足够的结构强度来承托绕组端部的轴向压力,也不会过多占用变压器内部的有限安装空间,内壁的卡齿采用渐变式导入斜面设计,装配起始阶段卡齿与基座卡槽存在微小间隙,随着推入深度增加,斜面逐步贴合导向,最终卡入到位后形成面接触限位,

  相比直齿卡接结构,这种设计能大幅降低装配时的卡滞风险,即使在现场检修重装时,也能依靠结构本身的导向特性快速完成对位,无需额外工装辅助。从安装边界维度考量,该零件的外圆面设计为光滑整圆结构,外径尺寸与变压器内部的绝缘安装孔采用过渡配合公差,装配后外圆与安装孔壁完全贴合,既可以阻断装配间隙带来的沿面放电路径,也能避免杂质进入卡接配合面影响锁止可靠性;零件的轴向长度经过匹配计算,安装到位后两端面分别与绕组端部支撑面、基座定位面齐平,不会出现突出段剐蹭引线、或是凹陷段形成积尘空腔的问题,端部的倒角设计既去除了机加工产生的锐边毛刺,避免装配时割伤绝缘层,也能在插入安装孔时起到初始导向作用。在实际工况适配性上,

  该结构件的卡接位置均匀分布在筒壁圆周方向,锁止后受力均匀,不会出现单侧应力集中导致的筒壁变形,即使在变压器长期运行带来的温度交变环境下,材料热胀冷缩产生的应力也能通过均匀分布的卡接点位均匀释放,不会出现局部应力过大导致的开裂问题;筒壁上预留的微小标识缺口,是为了装配时快速确认卡接到位的旋转角度,作业人员只需将标识缺口对准基座上的对应标记点,即可确认卡齿完全卡入卡槽,无需反复转动调整对位,能有效提升现场装配的作业效率。不同于需要螺栓固定的支撑构件,这种无紧固件的卡接套筒在变压器内部的高电压、强电磁环境下不存在金属紧固件带来的局部电场畸变问题,也不会出现紧固件松动脱落引发的内部短路风险,整体结构一体化成型,没有拼接缝隙,

  能长期保持结构稳定性,减少变压器全生命周期内的内部构件维护需求。在设计建模过程中,需要重点关注卡齿的啮合深度参数,啮合深度过浅会导致锁止力不足,受振动后容易松脱,啮合深度过深则会提升装配难度,甚至导致推入时卡齿断裂;同时筒壁的壁厚均匀性也需要严格控制,壁厚不均会导致零件成型后出现圆度偏差,既会影响外圆与安装孔的配合精度,也会导致卡接时各点位受力不均,长期运行后容易出现局部磨损。另外零件内壁的光滑度也有明确要求,作为引线导向通道时,内壁不能存在凸起、毛刺,避免穿引引线时划伤绝缘外皮,内壁与卡齿的衔接位置采用圆弧过渡,避免尖角位置出现电场集中,提升整体绝缘可靠性。
