表贴式电力变压器封装结构三维建模

　　在低压配电、工控电路板、消费电子供电回路的设计环节，表贴型电力变压器的选型与结构适配，直接决定了PCB板卡的空间利用率、供电稳定性与量产可制造性，这类器件不同于传统插针式变压器，采用表面贴装工艺完成焊接，不需要在PCB上预留贯穿式插针孔位，能够大幅压缩板卡背面的布线空间，适配高密度布板的紧凑型电子设备设计需求。从实际应用场景来看，这类贴片式电力变压器常被用于工业控制板卡的前端电压转换、小型智能终端的隔离供电、通讯设备的信号回路阻抗匹配环节，工作过程中需要完成指定变比的电压转换，同时兼顾初级与次级回路的电气隔离，避免前端浪涌、杂波信号串入后端敏感电路，造成芯片损坏或者信号失真。

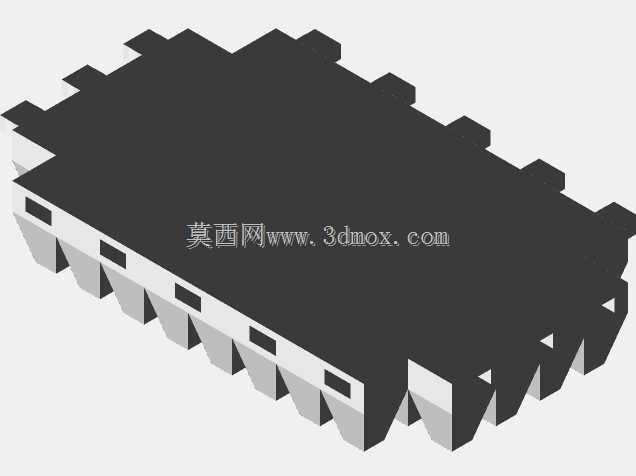

　　从结构设计思路来看，该模型还原了表贴变压器的典型封装特征：主体采用矩形塑封外壳作为核心承托结构，外壳顶部做平整化处理，适配自动化贴片机的吸嘴拾取要求，能够兼容SMT产线的高速贴装工序，不需要额外定制异形吸嘴，降低量产阶段的工艺适配成本。外壳两侧均匀排布的锯齿状焊端，是整个器件的核心安装受力与导电结构，每个焊端的尺寸、间距都严格对应PCB焊盘的设计规范，焊端与外壳主体的衔接处做了微小的倒角过渡，既可以避免焊接过程中焊锡攀爬造成的相邻焊端短路，也能在回流焊过程中让焊锡充分浸润焊端表面，提升焊接点的机械强度与导电可靠性。

　　在安装边界的设计考量上，这类表贴器件的整体高度控制在常规SMT器件的通用高度区间内，不会在板卡上形成过高的凸起，适配紧凑型设备的内部堆叠要求，外壳的长宽尺寸严格匹配对应功率等级的变压器封装标准，设计人员在进行PCB布局时，可以直接调用该模型完成器件占位，提前核对与周边电容、芯片、接插件的安全间距，避免后期投板后出现器件干涉、焊盘重叠的问题。焊端的伸出长度经过反复校核，既保证足够的焊接接触面积，也不会因为伸出过长占用额外的布线空间，给板卡上的信号走线预留出足够的通道。

　　从功能特性的还原角度，模型完整呈现了器件的外部装配特征，没有省略任何影响安装、干涉检查的结构细节：外壳侧面的微小定位缺口，对应PCB丝印层的极性标识，能够帮助产线操作人员、贴片机视觉系统快速识别器件的安装方向，避免反向贴装造成的电路功能失效。外壳的边缘做了微小的圆角处理，避免生产转运过程中尖锐边角划伤操作人员、或者刮坏周边器件的绝缘层。不同于需要螺丝固定、支架安装的大型电力变压器，这类表贴器件完全依靠焊端的焊点完成固定，不需要额外的安装紧固件，整个装配过程可以完全由自动化产线完成，大幅提升板卡的组装效率，降低人工装配的误差率。

　　在进行板卡热设计的时候，设计人员也可以借助该模型的结构尺寸，提前评估器件的散热空间：这类变压器工作过程中产生的热量主要通过焊端传导到PCB的铜箔上，再通过板卡的散热路径散出，模型还原的焊端接触面积、外壳与PCB表面的间隙尺寸，能够帮助热设计工程师更准确地模拟器件的散热路径，预留合适的散热铜箔面积，避免器件长时间工作在过热状态下，造成绝缘老化、性能衰减的问题。对于结构设计人员来说，在进行设备整机内部结构校核时，调用该模型可以提前核对器件与设备外壳、内部屏蔽罩、支撑柱的间距，避免装配后出现器件被压坏、绝缘距离不足的问题，减少样机试制阶段的改模次数，缩短整个产品的开发周期。
