牙科治疗机线框结构三维设计作品

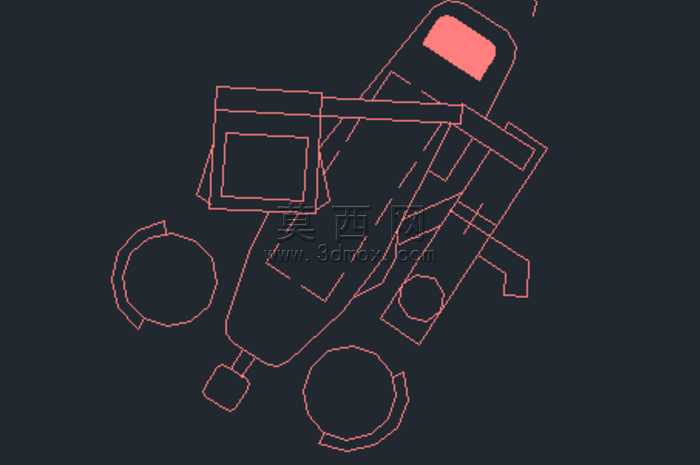

本作品为牙科治疗机的三维线框结构设计，采用AutoCAD完成整体建模工作，建模过程严格遵循牙科诊疗设备的实际功能布局与人体工程学要求，从核心诊疗主体到配套附属结构均做了精准的轮廓还原。建模初期先梳理牙科治疗机的功能分区，将整体结构划分为诊疗主机承载区、器械臂伸展区、牙科躺卧支撑区、辅助置物单元四大模块，先以二维轮廓线定位各模块的基准位置，确定各部件的安装基准面与空间避让距离，再通过线框拉伸、轮廓偏移、节点对齐等操作逐步搭建各部件的三维框架，确保各结构之间的连接位置精准，无空间干涉问题。材质设定上针对不同功能部件做了区分规划，诊疗主机外壳采用哑光医用级硬质塑料材质，器械臂采用高强度金属合金材质以保证伸展承重能力，牙科床支撑结构采用加厚金属框架材质，接触人体的躺卧区域预留软质包覆材质的安装厚度，各圆形辅助单元分别对应痰盂、置物托盘等功能部件，轮廓尺寸完全匹配常规牙科诊疗的使用需求。结构设计上重点优化了器械臂的伸展活动范围，线框阶段就预留了臂体转动的关节空间，确保诊疗时器械可以覆盖患者口腔全区域，同时不会干扰医护人员的操作站位；牙科床的轮廓线按照人体躺卧的曲线做了分段处理，头枕位置单独做了轮廓区分，方便后续调整角度的结构设计；主机部分的轮廓预留了诊疗器械、水气管路的安装空间，各管线的走线路径在线框阶段就做了避让规划，避免后续装配出现管线弯折、挤压的问题。整体线框模型完整还原了牙科治疗机的所有外部结构与内部安装框架，各部件的比例尺寸严格参照真实牙科治疗机的参数设定，既可以作为后续实体建模、渲染出图的基础框架，也能为牙科诊疗设备的结构优化、布局调整提供直观的三维参考，帮助设计人员快速验证设备布局的合理性，减少实体样机制作阶段的修改成本。
