F1赛车前翼曲面结构三维设计

　　在场地竞速赛车的空气动力学开发体系中，前翼是整车最先接触来流的核心气动部件，其曲面造型的精度直接决定了整车下压力分配、轮胎气流疏导以及尾部气动套件的工作效率，是赛车底盘开发环节中优先级最高的结构模块之一。从实际赛道工况来看，前翼需要在300km/h以上的极速状态下，将迎面来流进行有序拆分：一部分气流顺着翼片曲面导向车底扩散器区域，为整车提供占比近三成的前部下压力，抵消高速行驶下的车头升力，保证前胎拥有足够的接地抓地力；另一部分气流则需要被疏导至前轮外侧，规避轮胎旋转带来的乱流对侧箱、尾翼等后部气动部件的干扰，降低整车气动阻力系数。

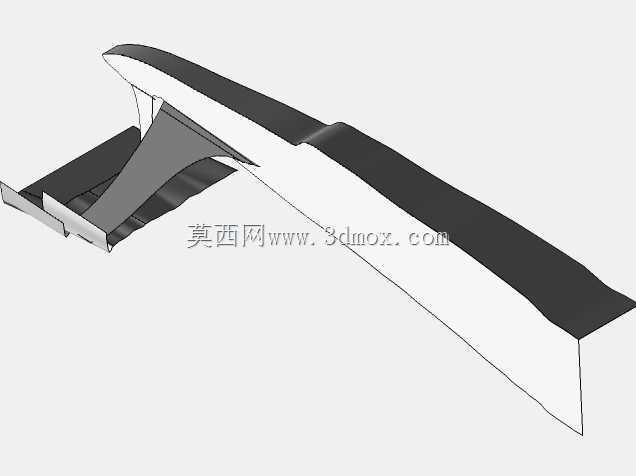

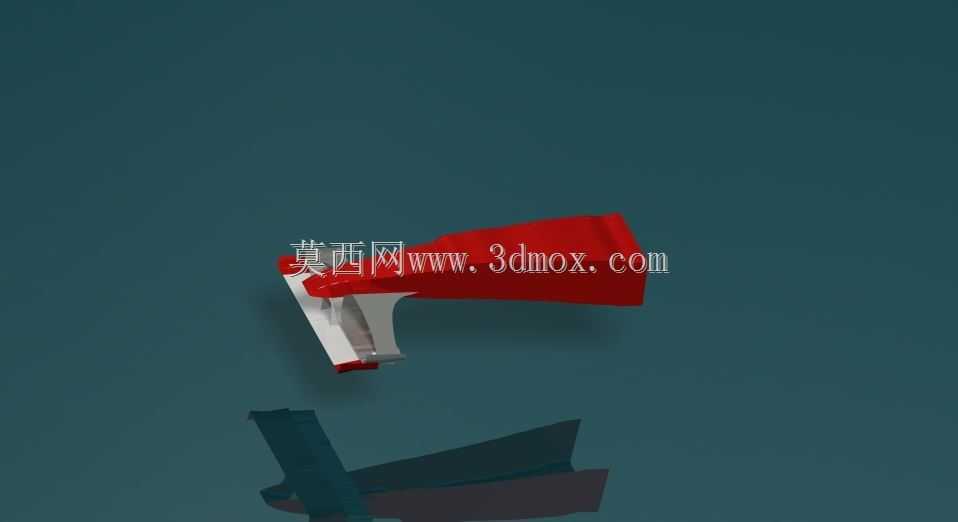

　　本次设计的前翼结构采用多段式曲面布局，主翼面遵循负升力翼型的截面逻辑，翼型弦长从中央向两侧端板处逐步收窄，匹配不同位置的来流速度差，避免翼面局部出现气流分离失速的问题。中央衔接区域的曲面做了平缓过渡处理，既能够避让赛车前锥的安装空间，也能将中央区域的高速气流均匀分流至两侧翼片，减少中央区域的气流阻滞。两侧的襟翼结构采用可调角度的曲面设计思路，可根据不同赛道的下压力需求调整襟翼攻角：在高下压力需求的街道赛道，可增大襟翼攻角提升前部下压力，提升低速弯的转向响应；在低阻需求的高速赛道，可减小襟翼攻角降低气动阻力，提升直道尾速表现。

　　从安装边界来看，前翼的安装基准面匹配F1赛车前鼻锥的标准连接点位，安装孔位的同轴度公差控制在0.1mm以内，保证前翼装配后与车身中轴线的对称度偏差不超过0.5mm，避免双侧气动力不均导致的高速行驶车头跑偏问题。前翼整体的纵向投影宽度不超过前轮外侧的投影边界，避免轮对碰撞时前翼结构率先受损，同时翼片最低点的离地间隙满足赛事规则的最低高度要求，防止高速行驶下翼面触地引发结构破损。端板部分的曲面采用外扩式造型，能够在翼片两端形成有效的气流封边，减少翼面上下压差带来的翼尖涡流损失，同时端板下缘的导流槽可将前轮前部的乱流向外疏导，降低轮胎的气动阻力。

　　在曲面建模的过程中，所有翼面的曲率变化均做了G2连续处理，避免曲面出现硬棱导致的气流提前分离，翼面的厚度从主承力区域的15mm向翼片边缘逐步过渡至2mm，兼顾结构强度与气动外形的锐利度。主翼内部的加强筋布局顺着气流流向布置，在不破坏翼面外部曲面的前提下提升翼片的抗扭刚度，保证高速气流冲击下翼面的形变量不超过0.3mm，避免翼面形变导致的气动特性偏移。前翼与前鼻锥的连接结构采用快拆式设计接口，匹配赛事维修区的快速更换需求，连接点的载荷分布经过校核，能够承受5g纵向加速度下的气动载荷冲击，不会出现连接结构断裂的问题。

　　从实际工程验证的角度来看，该前翼曲面模型可直接导入CFD仿真环境进行流场分析，曲面的封闭性满足网格划分的精度要求，无需额外进行几何修复即可完成流场网格的自动划分。翼面的曲率数据可直接对接五轴加工路径生成，用于制作风洞试验的缩比模型或者全尺寸原型件，加工后的曲面精度可达到0.05mm以内，完全匹配风洞试验的模型精度要求。在实际装车测试环节，该前翼的气动特性曲线线性度较好，在攻角调整范围内不会出现突然的升力或者阻力突变，能够为车手提供稳定的转向反馈，避免气动特性突变带来的驾驶失控风险。
