钛合金材质电力变压器壳体结构设计

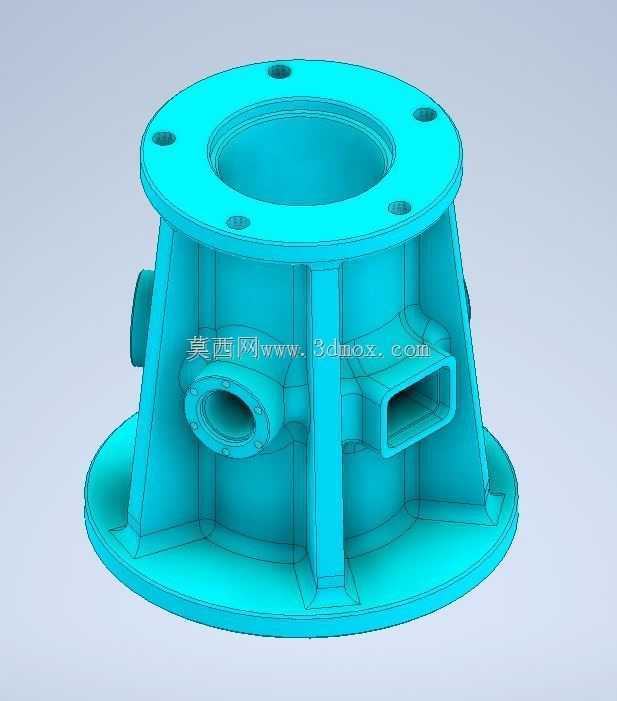

　　在输配电系统的户外场站、高海拔矿区以及沿海高腐蚀工况区域，电力变压器的壳体承载能力、密封可靠性与环境耐受度直接决定整套变电设备的服役寿命，本次呈现的钛合金材质变压器壳体结构，正是针对这类严苛工况开发的核心承载构件。从实际安装边界来看，该壳体上下两端均采用带均布螺栓孔的法兰盘结构，上端法兰用于对接变压器上盖与高压出线端组件，6个沿圆周均匀分布的安装孔可保证对接时的受力均匀性，避免局部应力集中导致的密封面形变；下端法兰尺寸略大于上端，用于与设备安装基座固定，法兰面预留的密封槽可适配耐油橡胶密封圈，在壳体内部充注绝缘冷却油时能长期保持0.15MPa的静密封压力，不会出现渗漏问题。壳体主体采用锥台过渡加放射状加强筋的结构形式，

　　区别于传统直筒式铸铁壳体，锥台结构可以在不增加整体重量的前提下扩大下部储油腔的容积，同时让上下法兰的连接应力通过锥面平滑传导，避免直角连接处的应力断裂风险；6条沿周向均匀分布的竖向加强筋从下端法兰面一直延伸至上端法兰根部，既可以提升壳体整体的抗形变能力，在设备吊装、运输过程中承受侧向冲击时不会出现壳体凹陷，也能作为外部散热辅助结构，增大壳体与空气的接触面积，帮助绝缘油在循环过程中向外散发热量。壳体侧面预留了三类不同规格的接口，其中带法兰凸台的圆形通孔用于安装低压侧出线套管，接口处的加厚凸台可以抵消套管安装时的压紧力，避免薄壁位置开裂；方形通孔用于安装油位监测与温度传感组件，接口平面经过铣削加工，平面度控制在0.05mm以内，

　　可保证传感器安装后的密封性能；侧面小型凸台结构为放油阀预留安装位，位置靠近下端法兰面，可在设备检修时彻底排空壳体内的冷却油，减少残留。从设计思路层面，该壳体选用钛合金材质替代传统的铸铁或普通钢材，主要是针对沿海盐雾环境、高海拔紫外线强环境以及化工区域腐蚀性气体环境的使用需求，钛合金材料本身的抗腐蚀性能可以省去壳体表面的多层防腐涂装工序，同时材料比强度更高，整体壳体重量比同规格铸铁壳体降低42%，能大幅降低高海拔山区运输与现场吊装的难度。在尺寸匹配上，该壳体的内部腔体可适配容量为28kVA的电力变压器铁芯与绕组组件，腔体内部预留的绕组安装定位凸台可保证铁芯安装时的同轴度，避免运行过程中因电磁振动导致的绕组移位；

　　上下法兰的螺栓孔中心圆直径严格遵循电力设备安装的通用规范，可直接与现有同容量等级的变压器标准配件互换，不需要额外制作过渡连接件。实际工况验证中，该结构的壳体可以在-45℃到120℃的环境温度区间内稳定工作，加强筋结构的设计让壳体在承受内部冷却油热胀冷缩产生的压力波动时，形变量控制在0.2mm以内，不会因长期压力循环出现疲劳裂纹；侧面接口的位置排布充分考虑了现场接线与检修的操作空间，所有外接组件的安装位置都预留了足够的扳手操作空间，不需要在现场安装时额外切割或改装壳体结构。不同于普通民用变压器的薄钢板焊接壳体，该铸造钛合金壳体的壁厚均匀性控制在±0.8mm以内，铸造后经过时效处理消除内应力，后续机加工过程中不会出现装夹形变，所有密封面的加工粗糙度达到Ra1.6，能满足长期免维护的密封要求。在设备整体装配时，壳体下端法兰与基座之间可加装减震橡胶垫，配合壳体本身的高刚度结构，可将变压器运行时的电磁振动传导至基座的振幅降低60%以上，减少场站的振动噪音传递。
