T型固定翼特技机专用电子调速器结构

　　这款电子调速器是针对特技类固定翼航模的高动态动力需求开发的动力控制部件，核心作用是接收飞控或接收机输出的油门控制信号，将动力电池输出的直流电转换为适配无刷电机的三相交流电，同时根据控制信号实时调整输出功率，匹配特技飞行过程中频繁的大油门急推、急收、瞬时大负载拉烟、横滚、斤斗等动作的动力响应要求，最高可承载116安培的持续工作电流，8秒短时过载能力可覆盖特技动作瞬时峰值电流的冲击，避免大机动过程中出现动力断供、过流保护触发的炸机风险。

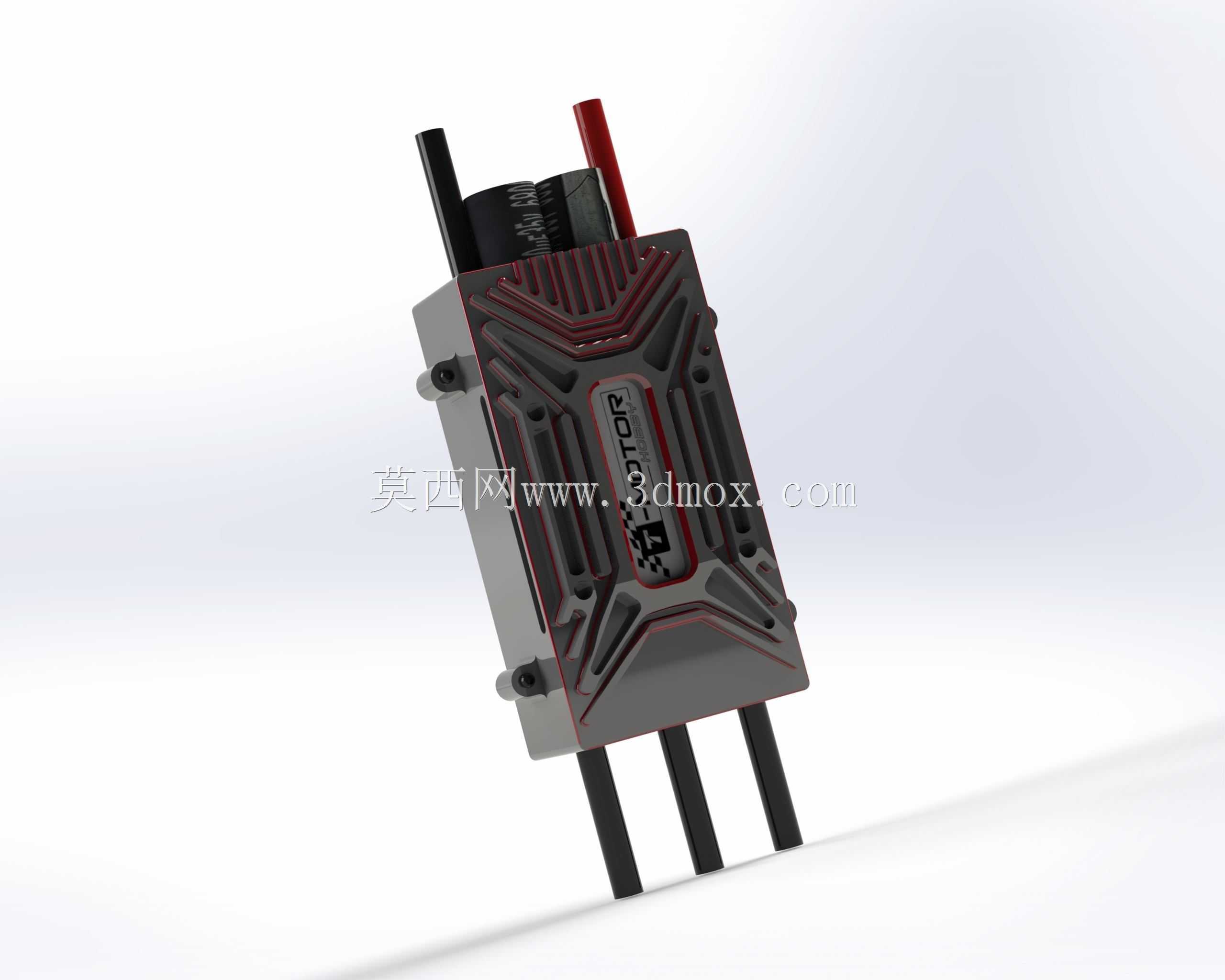

　　从实际装机应用场景来看，这类电调主要适配翼展1.2米至2米级别的3D特技固定翼、像真机以及部分大载重穿越类固定翼机型，安装位置通常位于机身中部电机供电线与接收机信号线的交汇区域，需要兼顾散热效率、走线便利性与机身重心匹配要求。外壳采用一体化铝合金铣削成型结构，表面设计了多道交错式散热筋，筋条走向顺着飞行过程中的来流方向布置，当飞行速度达到60km/h以上时，迎面气流可顺着散热筋沟槽快速带走功率管工作产生的热量，无需额外加装散热风扇即可满足持续大油门飞行的散热需求，同时外壳表面做了硬质阳极氧化处理，可抵御装机过程中的螺丝剐蹭、飞行中遇到的细小雨滴与沙尘磨损。

　　结构设计上，功率回路部分采用分层叠装布局，功率MOS管直接通过导热硅脂贴合在铝合金外壳内壁，缩短热传导路径，降低热阻；信号处理部分单独做了屏蔽隔离处理，避免功率回路大电流通断过程中产生的电磁干扰影响接收机信号接收，减少飞行过程中出现的信号抖舵、油门响应迟滞问题。出线端做了防拉扯加固设计，动力输入线采用10AWG耐高温硅胶线，直接从外壳端部的密封胶圈处穿出，可承受装机过程中至少50N的拉扯力不会出现内部焊点脱开的问题；三相输出线长度预留了15mm的调整余量，可适配不同电机安装位置的接线需求，无需额外延长接线即可完成大部分常规机型的布线。

　　安装边界方面，外壳主体的安装孔位采用对称式布置，两个M3安装孔的中心距为30mm，兼容市面上绝大多数固定翼机型的电调安装座尺寸，安装时可采用3M双面胶加尼龙扎带双重固定的方式，既可以缓冲飞行过程中的发动机振动传递，也能避免大机动动作下电调出现位移。外壳整体的棱角处做了R2的圆角处理，装机过程中不会剐蹭机身内部的泡沫或者蒙皮结构，端部的电容部分做了绝缘热缩管包裹，避免和机身内部的其他金属部件接触造成短路。

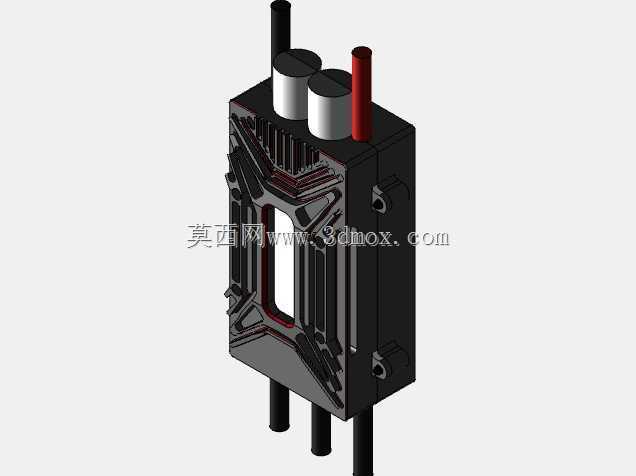

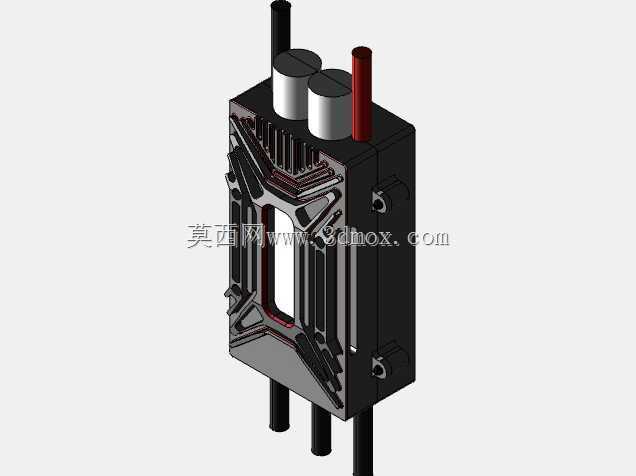

　　从三维建模的角度来看，建模过程中需要重点还原外壳散热筋的拔模角度，所有散热筋的拔模斜度控制在1.5度，既满足铣削加工的工艺要求，也不会影响散热气流的流通效率；安装孔位的位置度公差需要控制在0.1mm以内，确保装机时可以顺利对位；出线口的密封槽尺寸需要和胶圈的线径匹配，压缩量控制在25%左右，既可以起到固定线材的作用，也能避免日常存放过程中灰尘进入壳体内部。信号出线端的插座采用标准的3Pin杜邦座，位置距离外壳端部8mm，方便插装接收机延长线，不会出现插头和机身结构干涉的问题。

　　实际使用过程中，这款电调的油门线性经过专门调校，在0至30%油门区间的分辨率做了细化处理，方便特技飞行过程中做精细的悬停、慢滚动作控制，30%至100%油门区间的响应速度做了优化，从油门信号输入到功率输出的响应延迟控制在10ms以内，可满足大机动动作下的瞬时动力响应要求。内置的过流、过温、低压保护逻辑可根据实际使用需求调整保护阈值，在做极限特技动作时可适当提高过流保护阈值，避免瞬时大电流触发保护导致动力中断，日常飞行时可恢复默认阈值，延长电调的使用寿命。
