背负式农用喷雾作业设备三维结构

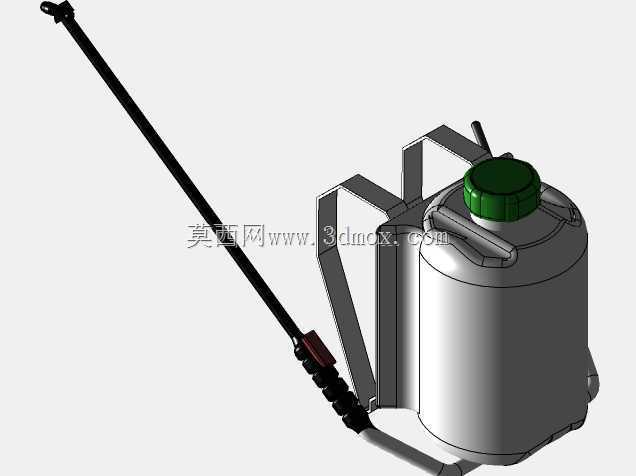

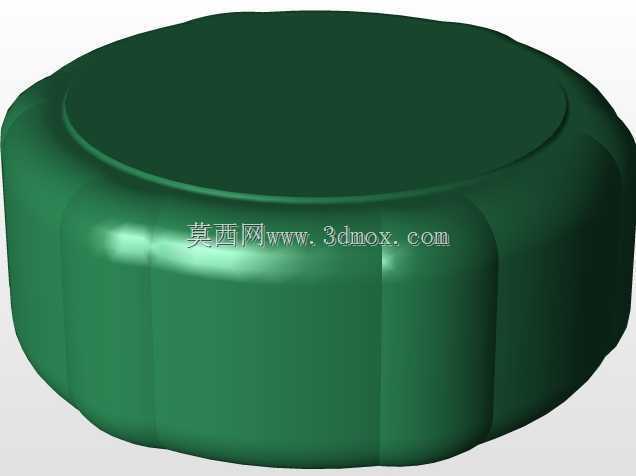

　　这款背负式喷雾设备的三维结构设计，首先围绕农林植保、公共环境消杀两大核心应用场景展开，在结构布局阶段就充分考虑了作业人员长时间背负操作的人机工程需求。储液罐体采用圆弧过渡的立式桶型结构，顶部设置带密封螺纹的加注口，配套的绿色旋盖内置密封胶圈，可避免作业过程中药液晃动溢出，罐体两侧对称布置的背带挂架采用一体化折弯结构，挂架的弧度贴合人体背部曲线，能有效分散满载药液时的负重压力，减少长时间作业的肩部劳损。喷杆组件采用分段式连接结构，靠近操作端的位置设置了流量控制扳机，扳机的按压行程经过反复校核，既可以实现药液喷射流量的线性调节，也能在长时间保持固定喷射量时降低手指的握持力度，喷杆的长杆部分采用高强度轻质管材制作，

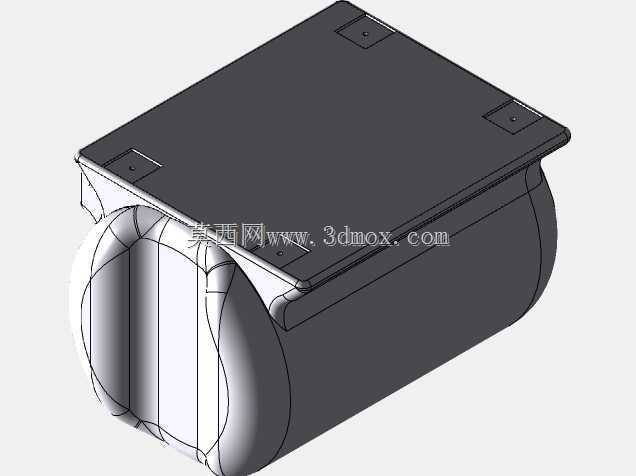

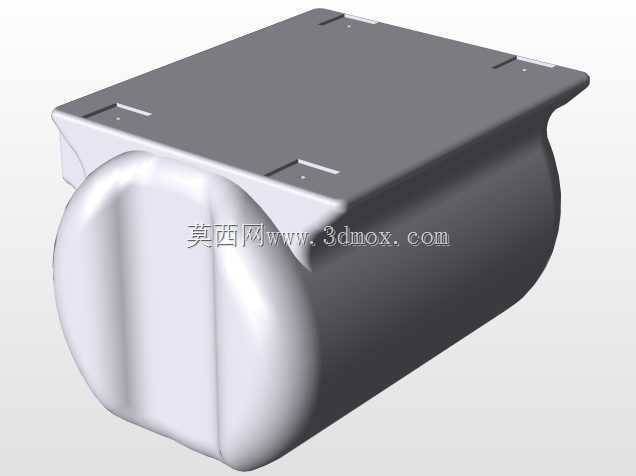

　　末端的喷嘴接口预留了通用快装结构，可根据不同作业需求更换扇形、锥形等不同雾化形态的喷嘴，适配从低矮作物叶面喷施到高处空间消杀的不同作业半径需求。从设计思路上看，整个设备的结构拆分完全遵循实际生产装配的逻辑，储液罐体的壁厚根据不同位置的受力情况做了差异化设计，底部接触地面的位置做了加厚加强处理，可承受满载放置时的冲击载荷，罐体上部靠近加注口的位置设置了内凹的提手结构，方便单人完成加注、搬运等操作。喷杆与罐体之间的连接软管预留了足够的弯曲余量，作业过程中喷杆在不同角度摆动时不会出现软管弯折堵流的问题，软管与罐体、喷杆的连接位置都做了快插接头的结构设计，日常维护时可快速拆卸清理管路残留的药液，避免不同药剂混用产生的沉淀堵塞喷嘴。

　　从安装边界来看，整个设备的横向最大尺寸控制在单人背负可顺利通过农林作物种植垄距的范围内，背带挂架的安装孔位采用标准化间距设计，可适配不同宽度的通用背负织带，喷杆收拢后可通过罐体侧面的卡扣固定，固定后整体外轮廓无突出尖锐结构，方便在林间、狭窄巷道等空间转场移动。设备的管路布局全部沿罐体外侧的凹槽布置，既不会在背负时硌碰操作人员背部，也能避免管路被外部枝条、障碍物刮蹭破损。在功能特性上，这款设备的结构设计充分考虑了不同作业场景的适配性，罐体内部预留了泵体安装的固定位，可根据需求适配手动加压或者电动加压的不同动力模块，不需要对罐体主体结构做额外修改就能完成不同配置的组装，喷杆的长度也支持分段接长扩展，可满足不同高度的喷施作业需求。

　　整个三维模型的结构细节完全还原了实际产品的装配关系，各个连接位置的配合公差、密封结构都做了精准还原，不管是用于新产品开发阶段的结构验证，还是用于作业人员的操作培训演示，都能提供完整的结构参考，也可以作为同类植保器械优化设计的基础参照，帮助设计人员快速调整罐体容量、喷杆长度等参数，适配不同细分场景的作业需求。
