小型农用高粱脱粒作业设备结构设计

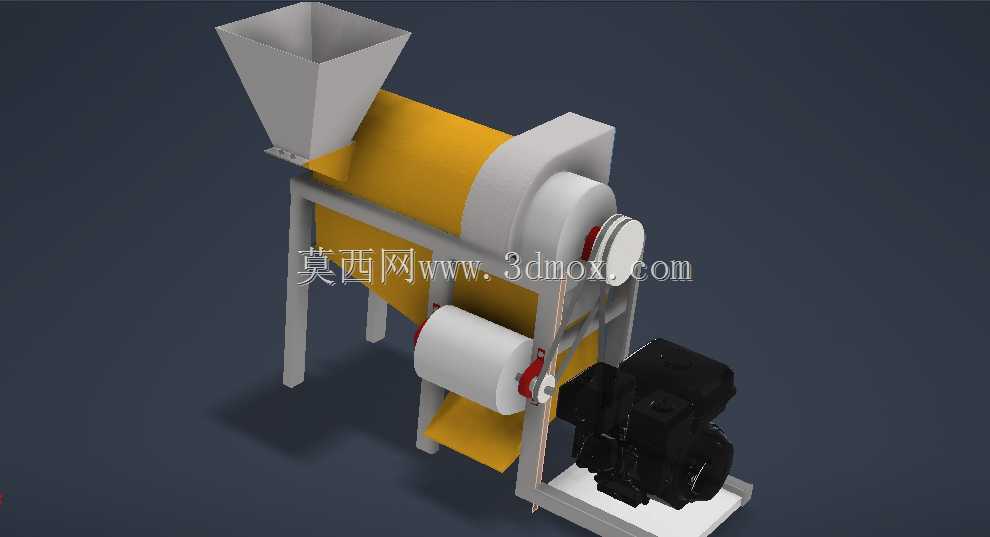

　　这款脱粒设备主要面向丘陵、山地零散种植区域的高粱收获后脱粒作业场景，适配小农户、小型农业合作社的日常加工需求，可在晒场、农户庭院等非标准化场地完成作业，无需复杂的场地硬化与配套管线布设，解决了大型联合脱粒设备无法进入零散地块、小批量加工成本过高的实际痛点。设备整体采用框架式支撑结构，主体机架由标准型钢焊接成型，支撑腿预留了地脚安装孔位，可根据作业场地的平整度调整垫铁高度，保证设备运行时的整体稳定性，避免因振动导致的连接螺栓松动、脱粒间隙偏移问题。进料端采用上宽下窄的锥形料斗设计，料斗倾斜角度经过反复校核，既可以保证高粱穗依靠自重顺畅进入脱粒腔，又不会因进料速度过快造成腔体内堵塞，料斗与机架采用螺栓连接，便于后期磨损后的快速更换，

　　无需整体拆解机架结构。脱粒核心腔体采用卧式滚筒布局，滚筒外侧的脱粒元件与腔体下部的凹板筛形成固定脱粒间隙，作业时电机通过带传动带动滚筒高速旋转，进入腔体的高粱穗在滚筒打击、揉搓以及穗料间相互摩擦的作用下，实现籽粒与穗枝的分离，分离后的籽粒穿过凹板筛的筛孔下落至出料口，未脱净的穗枝与杂余则顺着滚筒轴向的导料板移动，从腔体尾部的排杂口排出，整个作业流程无需人工额外干预清理杂余。传动部分采用V带传动搭配张紧轮结构，可根据电机实际输出转速调整带的张紧程度，同时带传动本身具备过载缓冲特性，当进料量突然增大造成滚筒负载骤升时，带轮可产生轻微打滑，避免电机堵转烧毁，也能减少刚性传动对滚筒轴的冲击载荷，延长核心传动部件的使用寿命。

　　设备配套的驱动电机安装在机架下部的可调式安装座上，安装座预留了长条形调节孔，可通过调整电机位置实现传动带的张紧与更换，电机与脱粒腔体之间设置了简易的挡料护板，避免脱粒过程中飞溅的籽粒、杂余落到电机散热片上，影响电机正常散热。整机的外形尺寸充分考虑了小型农用设备的转运需求，整体宽度控制在常规农用三轮车的货箱宽度范围内，长度与高度也适配乡村道路的通行限界，农户可使用常见的农用运输车辆完成设备跨地块转运，无需额外调用大型吊装转运设备。在设计过程中，脱粒间隙的参数设置经过多轮实物验证，间隙过大会造成脱净率下降，农户需要二次复脱增加作业量，间隙过小则会造成大量籽粒破碎，影响高粱的售卖品级，最终选定的间隙参数可适配多数常规种植的高粱品种，

　　在保证脱净率达标的前提下，将籽粒破碎率控制在合理区间。设备的所有外露旋转部件均设置了安全防护壳，传动带外侧加装了可拆卸的防护罩，避免作业过程中衣物、工具意外卷入旋转部件造成安全事故，防护壳采用薄钢板冲压成型，通过快拆螺栓与机架连接，日常维护时可快速拆卸，完成传动部件的检查与更换。出料口设置在腔体下部的倾斜导料板末端，导料板的倾斜角度保证籽粒可依靠自重顺畅滑落，农户可在出料口下方放置编织袋直接接料，无需额外配置籽粒输送装置，进一步降低设备的整体制造成本与使用门槛。排杂口的出杂方向朝向设备侧后方，与出料口保持足够的安全距离，避免排出的穗枝杂余混入已脱净的籽粒中，减少后续清选的工作量。机架的焊接位置均做了焊后去应力处理，避免长期作业振动导致焊缝开裂，所有与物料接触的金属部件表面均做了除锈与防锈涂装，减少高粱籽粒与金属部件摩擦产生的锈迹污染，保证加工后高粱的洁净度。
