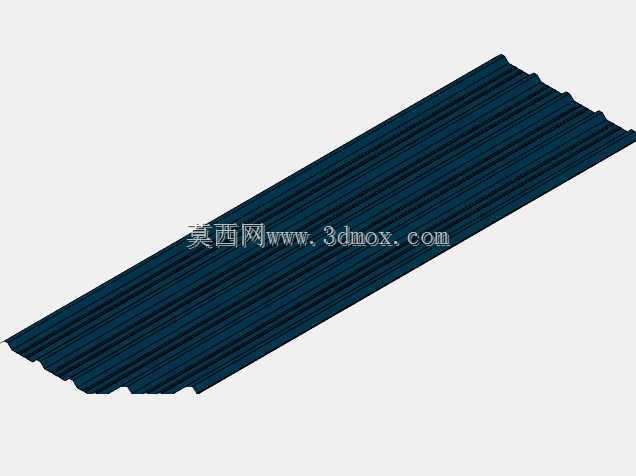

标准波纹金属压型板材三维结构

　　日常做厂房围护结构、设备外罩、临时围挡的结构选型时，这类波纹压型金属板是绕不开的构件，很多刚入行的结构建模人员容易忽略其截面波纹的力学增益逻辑，直接用平板替代建模，后续做荷载校核时往往出现刚度偏差过大的问题。这款压型金属板采用连续辊压成型的等距波纹截面，波峰与波谷的过渡圆弧做了标准化的圆角处理，避免应力集中在弯折处，实际应用中，不管是做厂房屋面的排水面层、墙面的围护挡板，还是大型设备的外置防护壳体、户外临时设施的围挡面板，都能依靠波纹结构提升垂直板面方向的抗弯能力，相比同厚度的平金属板，其抗变形能力能提升数倍，不需要额外增设过多的加强筋就能满足常规风载、雪载的受力要求。建模过程中首先要明确截面的成型逻辑，波纹的节距、波高是核心参数，

　　不同的波高对应不同的跨度适配场景，波高较小的版型适合小间距龙骨的墙面铺装，波高较大的版型则适配大跨度的屋面铺设，能减少龙骨的布设密度，降低整体围护结构的材料成本。板材的安装边界需要结合配套的固定件考虑，板边的预冲孔位置、搭接边的折边结构都要和实际施工的咬合逻辑匹配，横向搭接时的重叠宽度、纵向搭接时的防水折边，都需要在模型中预留足够的安装余量，避免现场安装时出现拼缝不严、漏水的问题。很多人在做这类板材的装配建模时，容易忽略板材的定尺特性，实际工程中这类压型板可以根据项目的铺装长度按需裁切，不需要拘泥于固定的单块长度，建模时可以将单块板的长度设置为参数化变量，适配不同的铺装跨度需求，同时要注意波纹方向的受力特性，

　　板材的抗弯能力主要沿波纹垂直方向体现，布设龙骨时要保证龙骨走向与波纹方向垂直，才能最大化发挥板材的结构性能。做设备外罩使用时，这类板材还可以配合密封胶条、包边构件使用，模型中需要预留包边件的安装位，在板材的裁切端面预留包边的卡接余量，避免金属裁切后的锐边外露，同时提升外罩的整体密封性。在户外场景使用时，板材表面的防腐涂层厚度、波纹的排水坡度也需要在选型时匹配，屋面使用时要保证波纹走向与排水方向一致，让雨水能顺着波谷快速排出，不会在板面积水造成渗漏或板材腐蚀。建模时还要注意相邻板材的搭接错位，横向拼缝要错开固定件的位置，避免固定件穿透拼缝造成漏水隐患，固定件的布设间距要结合板材的波高、厚度调整，保证每块板的波峰位置都有可靠固定，

　　不会在强风环境下出现掀板的问题。很多新手建模时会把波纹的截面做的过于尖锐，实际辊压生产中金属板材的弯折处必然存在工艺圆角，圆角半径过小会造成板材弯折处开裂，圆角过大则会影响拼缝的贴合度，建模时要结合板材的厚度设置合理的弯折内圆角，通常内圆角半径不小于板材厚度的1.5倍，才能匹配实际的辊压生产工艺，不会出现模型无法落地生产的问题。另外这类板材除了常规的建筑围护场景，在一些小型设备的导流结构、仓储货架的层板补强、户外配电箱的防雨顶棚中也有广泛应用，不同场景下对板材的厚度、涂层类型要求不同，建模时可以将板材厚度、涂层类型设置为可切换的参数选项，方便不同场景下的选型调用，不需要重复建模。需要注意的是，板材的波纹结构虽然提升了垂直板面的刚度，但沿波纹方向的抗折能力较弱，安装时不能在沿波纹方向施加过大的集中荷载，避免板材出现弯折变形，模型中可以在安装说明部分标注受力方向的注意事项，方便后续结构校核时参考。
