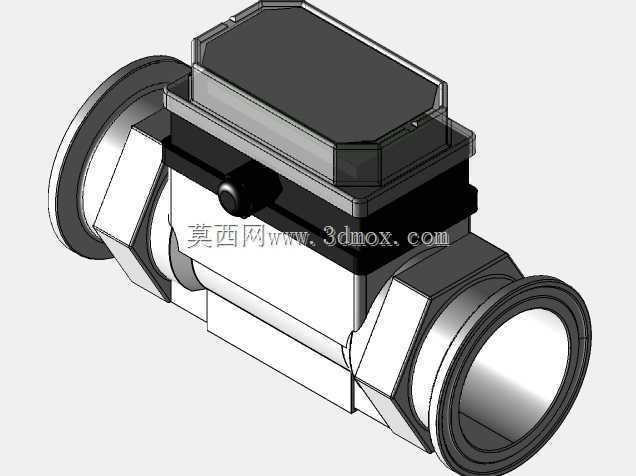

G2S15T42GMX型固定三线夹流量计结构

　　在流体输送管网的流量测控环节，这类夹装式流量检测设备的应用覆盖了净水处理、工业循环水、轻型化工流体输送、商用给排水等多个场景，核心作用是对管道内的流体流量进行实时采集，输出标准4-20mA信号接入上位控制系统，为流量调节、能耗统计、工艺参数闭环控制提供可靠的数据源。不同于传统法兰对接的流量仪表，这款产品采用固定三线夹的连接结构，在安装时不需要额外加工配对法兰的密封面，仅需将仪表本体卡入对应管径的管道段，通过三爪齿形的连接结构锁紧即可完成固定，大幅压缩了现场安装的作业时长，尤其适合老旧管线改造、空间局促的管井内部安装场景，能有效减少管线切割、焊接的作业量，降低施工过程对现有管路系统运行的影响。从结构设计的角度来看，这款流量计的本体采用316不锈钢材质打造，能够适配多数弱腐蚀性流体的输送场景，避免长期接触流体导致的本体锈蚀、密封失效问题。上部的变送显示模块采用独立的腔体设计，与下部的流体测量腔体通过密封结构完全隔离，既可以在现场直接读取瞬时流量、累计流量数据，也能通过信号输出端口将数据远传至中控室，模块与本体的连接部位做了防呆设计，现场维护更换变送模块时不需要拆解整个管道连接结构，仅需松开上部的固定卡扣即可完成模块替换，大幅降低了后期运维的难度。连接端适配2英寸管径，同时兼容1-1/2英寸的军用尾连接规格，三爪齿形的锁紧结构在安装时能够自动对中，保证测量管段与原有管线的同轴度，避免因安装偏心导致的流场紊乱，影响测量精度。

　　设备的流量测量范围覆盖10-100GPM，换算为公制单位即38-380LPM，能够覆盖多数中小管径民用、工业流体输送场景的流量检测需求，测量腔体内部采用无阻碍的直通流道设计，不会对管内流体造成明显的压损，也不容易滞留流体中的杂质，减少了长期使用过程中因杂质堆积导致的测量漂移问题，降低了定期清理维护的频率。在建模过程中，需要重点关注几个安装边界的尺寸控制：首先是两端连接部位的齿形结构尺寸，必须保证与对应规格管道接头的齿形完全匹配，公差控制在合理范围内，避免安装时出现锁紧不到位、密封渗漏的问题；其次是上部变送模块的外形尺寸，要考虑现场安装时上部预留的操作空间，保证模块盖体能够正常开启，接线端口有足够的接线操作空间；

　　另外本体中部的六角结构尺寸要匹配常规安装扳手的规格，方便现场施工时施加锁紧力矩，不会因为受力结构不合理导致安装时本体变形。从实际选型适配的角度来说，这类夹装式流量计不需要对管线做大幅度改动，在既有系统升级改造项目中优势十分明显，相比传统的法兰式、螺纹式流量计，它的安装容错率更高，即使管线存在少量的轴向错位，三爪结构也能在一定范围内补偿安装误差，保证密封可靠性。同时，4-20mA的标准信号输出能够直接匹配绝大多数工业PLC、数显仪表的输入端口，不需要额外加装信号转换模块，简化了整个测控系统的接线复杂度，降低了系统搭建的成本。在结构细节上，变送模块的外壳采用了抗冲击的工程塑料材质，表面做了防泼溅处理，能够适应管井、车间等相对潮湿、

　　有少量粉尘的安装环境，模块与本体之间的密封件采用耐老化的橡胶材质，长期使用不会出现硬化渗漏的问题，保证内部电子元件的运行环境稳定。测量腔体内部的感应元件与流体接触的部位同样采用316不锈钢材质，与本体材质保持一致，避免不同材质接触产生的电化学腐蚀问题，延长设备的整体使用寿命。在三维建模的细节处理上，需要还原三爪齿形的具体轮廓，保证齿的角度、深度与实际产品一致，这样导出的工程图才能直接用于安装指导、配套夹具的设计；同时要还原上部显示窗口的倾斜角度，这个角度是按照现场人员站立观察的视角设计的，建模时不能随意改动角度，否则会导致现场安装后观察读数的视角不佳，影响实际使用体验。另外，本体上的锁紧旋钮位置也要准确还原，这个旋钮用于现场调试时的参数设置、零点校准，位置设计在本体侧方，既不会被管线遮挡，也不会因为误碰导致参数改动，结构布局充分考虑了现场操作的实际需求。
