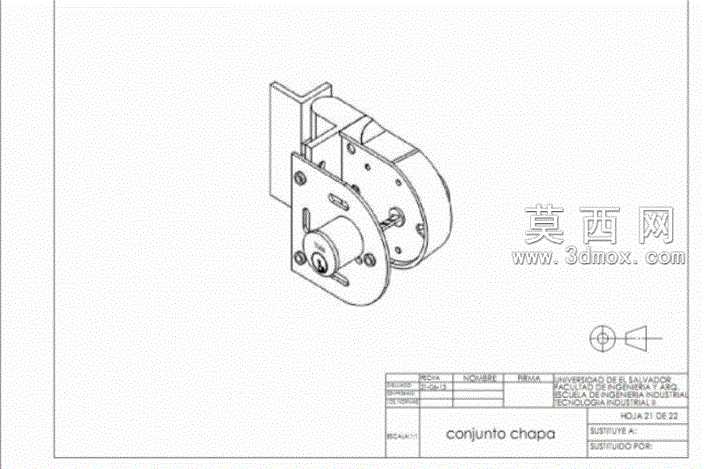

查帕金属薄板组合装配结构三维设计

本作品为金属薄板类组合装配结构的三维建模成果，建模过程依托三维设计软件完成全流程参数化搭建，首先针对整体装配的功能需求完成设计拆解，将整体结构拆分为安装基板、卷绕成型壳体、轴类连接件、定位紧固件等多个独立构件，逐一明确每个构件的尺寸基准、装配定位关系与功能属性。建模阶段优先采用钣金建模逻辑处理薄板类构件，精准还原板材折弯、冲孔、切边的工艺特征，对安装基板上的定位孔、安装槽、连接凸台等细节做了全尺寸还原，保证孔位间距、槽体长宽、板材厚度的参数完全匹配实际装配需求；针对弧形壳体构件，通过曲面建模与实体加厚结合的方式完成造型，精准控制壳体的弧度、壁厚以及与相邻基板的贴合面公差，避免装配阶段出现面干涉问题。对于装配体中的轴类、紧固件类标准构件，采用软件自带标准件库调用与自定义特征补充结合的方式完成，还原轴件的台阶结构、紧固端的螺纹特征、锁付点位的沉头结构，保证每个连接点位的配合公差符合机械装配的通用规范。整体装配过程采用自底向上的装配逻辑，先完成单个零件的特征建模与材质赋予，针对不同构件匹配对应的金属材质属性：薄板构件赋予冷轧钢板材质，调整表面粗糙度参数还原金属板材的哑光质感；轴类连接件赋予调质钢材材质，还原机加工表面的细腻金属光泽；紧固零件赋予镀锌钢材材质，区分不同构件的材质视觉差异。装配阶段逐一添加重合、同轴、距离等配合约束，验证整体结构的活动间隙与装配合理性，排查构件间的干涉问题，对存在配合冲突的特征做参数微调，保证最终装配体的结构逻辑通顺。设计过程中充分考虑钣金构件的加工工艺可行性，所有折弯角度、冲孔位置均预留合理的加工余量，避免出现无法通过常规钣金工艺加工的特征，同时兼顾结构的安装便捷性，将主要安装点位集中在主基板平面，降低实际装配的操作难度。最终完成的装配模型可直接用于工程图导出、装配工艺模拟、结构强度校核等后续工作，配套的效果文件可直观展示结构的整体外观与装配关系，为该类薄板组合结构的实物加工、组装调试提供精准的三维数据参考。
