交流稳压器传动连接叉骨臂结构

　　交流稳压器作为供电系统中稳定输出电压的核心设备，其内部调压传动机构的动作可靠性直接决定了电压调节的响应速度与稳压精度，叉骨臂作为该传动链路中的关键铰接传力零件，承担着将驱动端的旋转或直线位移传递至调压触头组件的核心作用，在接触式自耦调压器结构的交流稳压器中，这类叉形臂杆零件是实现碳刷平稳沿线圈绕组表面滑动的核心支撑传力部件。从实际应用场景来看，这类叉骨臂多安装在稳压器的调压传动模组内，一端铰接在固定于机架的转轴支座上，另外两个铰接端分别连接驱动摆杆与碳刷滑架，当稳压器检测到输出电压偏离额定值时，伺服驱动机构输出的扭矩通过传动杆传递至叉骨臂，带动臂体绕主铰接孔做定角度摆动，进而推动碳刷架沿调压器线圈的轴向做直线位移，

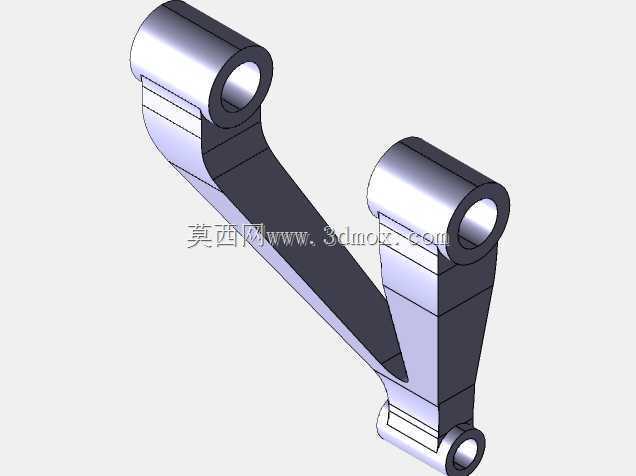

　　改变线圈的有效匝数比，最终实现输出电压的动态稳定调节，整个动作过程中叉骨臂需要承受周期性的交变载荷，同时要保证铰接位置的传动间隙控制在极小范围内，避免碳刷在滑动过程中出现跳动、接触不良的问题。从结构设计思路来看，该叉骨臂采用三铰接孔的叉形布局，主铰接孔位于臂体一端，为整臂的旋转支点，孔内需要配套镶嵌自润滑铜套或安装滚动轴承，降低长期摆动过程中的磨损量，保证传动精度的持久性；两个从动铰接孔分别位于臂体的另外两个端部，其中一个连接驱动输入杆，另一个连接碳刷滑架的传动销，三个铰接孔的中心距公差需要严格控制在IT7级精度范围内，孔位的位置度偏差不超过0.02mm，避免传动过程中出现卡滞、过定位的问题。臂身采用变截面的流线型结构设计，

　　从主铰接孔端向两个从动端逐渐过渡收窄，在保证整体结构刚度满足传力需求的前提下，尽可能降低臂体自身重量，减少驱动机构的负载惯量，提升调压动作的响应速度；臂身的折弯角度经过运动学仿真优化，确保在整个调压行程范围内，臂体不会与稳压器内部的线圈支架、接线端子、传感元件等周边零部件发生运动干涉，同时保证碳刷在整个滑动行程中始终与线圈表面保持垂直贴合，接触压力均匀稳定，避免出现局部接触电阻过大导致的打火、烧蚀线圈表面的问题。从安装边界与尺寸配合来看，主铰接孔的内径与安装转轴的配合采用H7/h6的间隙配合，既保证臂体摆动灵活无卡滞，又不会因间隙过大导致传动回程差超标；两个从动铰接孔与传动销的配合采用H8/f7的间隙配合，

　　适配传动过程中微小的角度偏差，避免出现过约束导致的机构卡死。臂体的整体安装空间需要预留足够的摆动余量，在稳压器内部装配时，臂身与周边零部件的最小安全间隙不小于3mm，防止设备运行过程中因振动导致臂体与周边零件发生剐蹭磨损。零件的材质选用高强度铝合金或优质碳素结构钢，表面做氧化或发黑防锈处理，在保证结构强度的同时具备较好的抗腐蚀能力，适配稳压器内部长期带电运行的温湿度环境，避免因锈蚀导致铰接位置转动阻力增大，影响稳压调节的响应速度。在实际结构验证过程中，这类叉骨臂需要经过上万次的往复摆动疲劳测试，确保臂身不会出现塑性变形、铰接孔不会出现异常磨损，保证稳压器在全生命周期内的传动可靠性，同时在设计过程中需要充分考虑装配工艺性，三个铰接孔的端面都设计有沉台结构，方便安装轴用挡圈或轴承端盖，简化装配流程，提升生产装配效率。
