欧特克赛事优化版机器人手爪臂结构设计

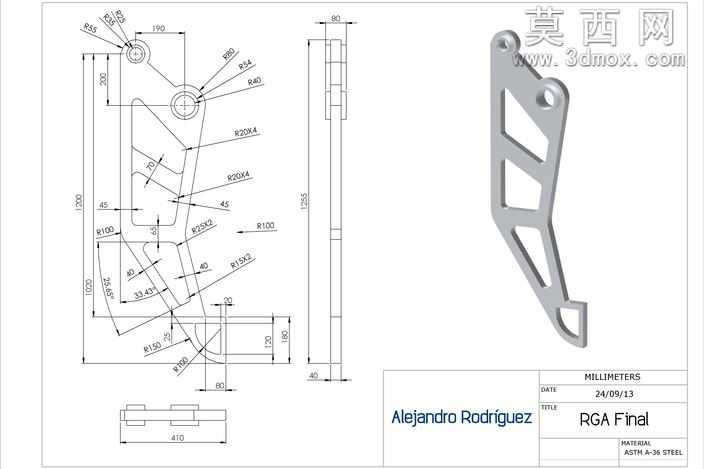

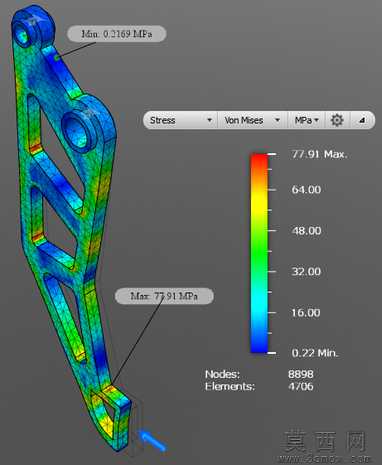

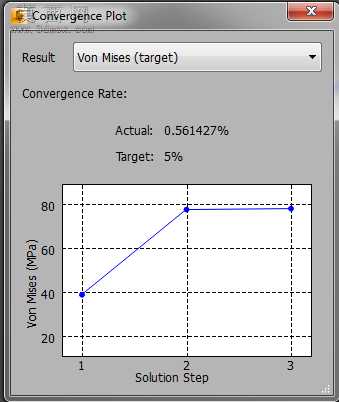

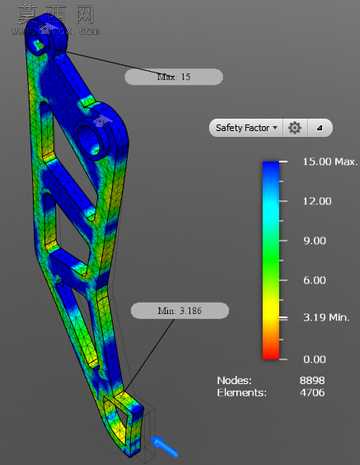

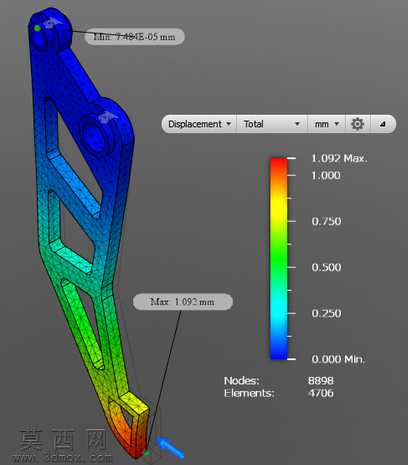

本作品为面向机器人抓取作业场景设计的手爪臂结构，全程依托三维建模软件完成全流程设计开发，从初始草图绘制到最终实体建模、工程图输出均遵循机械设计规范，兼顾结构性能与轻量化需求。建模阶段首先根据手爪臂的运动行程、负载要求确定整体轮廓尺寸，通过草图约束精准定位各铰接孔位、安装基准面的位置，对臂身的受力路径进行梳理后，采用镂空式的仿生筋条结构替代传统实心臂身设计，在不破坏整体受力连续性的前提下去除非承载区域的多余材料，实现减重目标。建模过程中对所有过渡圆角、安装孔倒角、铰接位的配合公差进行了精细化设置，避免后续加工或装配出现应力集中、配合干涉的问题，同时同步生成符合机械制图标准的二维工程图，完整标注各段尺寸、形位公差与技术要求，可直接对接后续加工环节。完成基础建模后，对模型赋予金属结构件材质参数，通过仿真模块开展有限元分析，模拟手爪臂在最大抓取负载工况下的受力状态，测算得出整体结构的最大体积、应力分布、最大位移量与安全系数，根据仿真结果对局部筋条厚度、铰接位周边的补强结构进行迭代调整，确保最大应力处于材料许用应力范围内，最大位移量满足作业精度要求，最小安全系数达到可靠作业的标准。渲染阶段采用金属哑光材质对实体模型进行材质附着，调整光照角度突出臂身的结构轮廓与镂空设计的层次感，清晰展现各部分的结构衔接关系。整体设计围绕赛事挑战的性能要求展开，在满足结构强度、刚度要求的前提下最大化实现结构轻量化，铰接位的布局充分考虑手爪开合的运动轨迹需求，臂身的安装接口可适配常规机器人腕部连接标准，无需额外改装即可完成装配，可应用于轻型工业机器人、教学演示机器人的末端执行器搭建，为同类机器人手爪臂的轻量化设计提供了可参考的结构方案。
