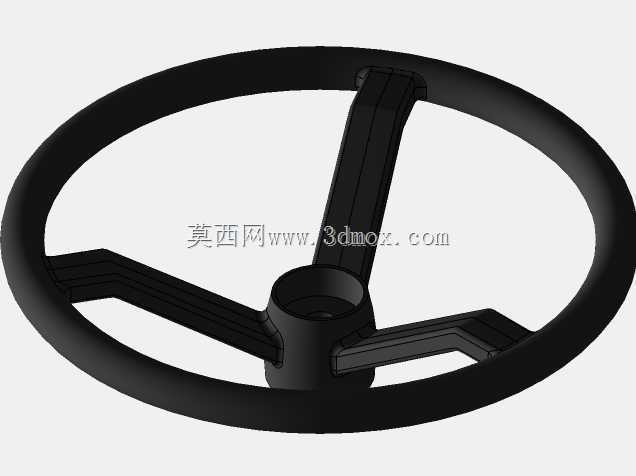

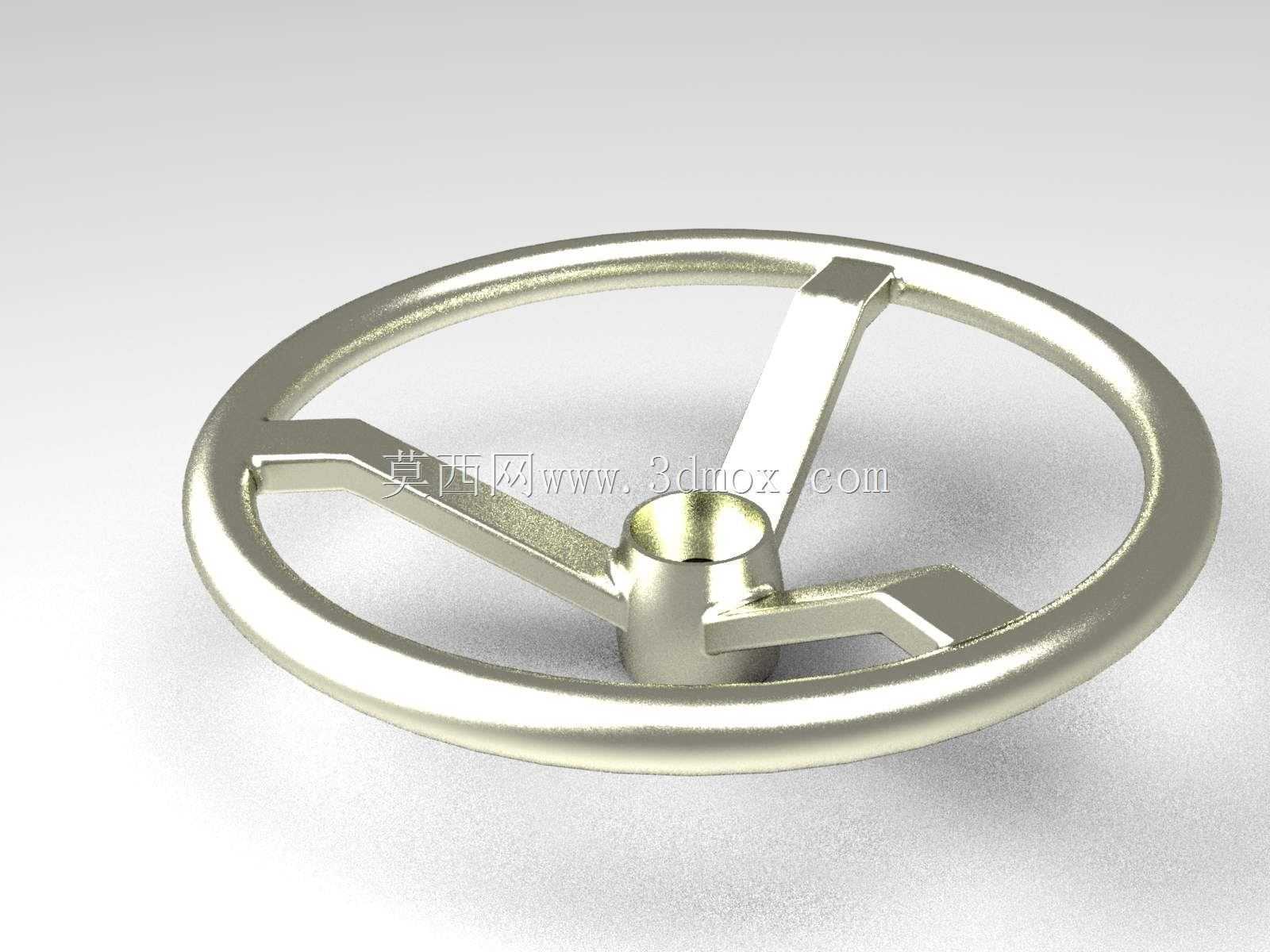

三辐式金属手轮操控结构设计

　　这类三辐式手轮结构，常应用在各类需要手动微调、手动操控的工业设备场景中，比如小型机床的进给调节端、工业阀门的启闭操控端、输送设备的张紧调节位置，还有部分非标自动化设备的手动调试工位，都能见到这类结构的身影。它的核心作用是通过人力转动轮缘，将扭矩传递到中心安装孔连接的轴类部件上，实现直线位移调节或者角度转动控制，相比直柄式手轮，环形轮缘的设计能让操作人员在任意角度都能施力，转动过程中力臂始终保持稳定，不会出现施力死角，在需要连续多圈转动的调节场景下，操作流畅度会提升很多。

　　从结构设计逻辑来看，三辐条的布局是经过受力权衡的选择：相比两辐条结构，三辐条在轮缘任意位置施力时，辐条的受力分布更均匀，不会出现单根辐条承受过大弯矩的情况；相比四辐或者更多辐条的结构，三辐条在保证结构强度的前提下，能减少材料用量，降低整体重量，同时不会因为辐条过密影响操作人员抓握轮缘的空间。每根辐条和轮缘、中心轮毂的连接位置都做了圆弧过渡处理，避免直角连接处的应力集中问题，在承受较大扳动力的时候，不会因为应力突变出现连接位置开裂的情况，这一点在铸造成型或者金属切削加工的手轮结构中尤为重要，能大幅提升部件的疲劳使用寿命。

　　中心轮毂的安装孔设计为带键槽的通孔结构，安装时可以和配套的阀杆、调节轴通过平键传递扭矩，避免转动过程中手轮和轴之间出现相对滑动，轮毂的轴向长度做了加长处理，和轴的配合接触面积更大，能承受更大的径向载荷，不会因为频繁正反转操作出现轮毂孔的磨损扩孔问题。轮缘的截面做了圆弧收边处理，没有尖锐的棱角，操作人员徒手转动的时候不会硌手，即使长时间操作调整，也不会因为边缘锋利造成手部不适，表面的金属质感处理也能提升握持时的摩擦力，手上沾有少量切削液或者灰尘的时候，也不容易出现打滑的情况。

　　在安装边界的考量上，这类手轮的外径尺寸通常适配操作力的需求：如果是需要大扭矩启闭的阀门类场景，轮缘直径会做的更大，利用更长的力臂降低操作人员需要施加的力；如果是设备上的微调工位，轮缘直径会适当缩小，避免占用过多的设备外部空间，防止设备运行过程中手轮和周边部件出现干涉。安装时需要注意手轮背面和设备安装面之间要预留足够的转动间隙，不能让辐条在转动过程中刮蹭到设备的外壳或者周边的管线，中心轴的伸出长度要和轮毂的轴向长度匹配，保证锁紧螺母能完全压紧手轮端面，不会出现轴向窜动。

　　从实际使用的反馈来看，这类金属材质的三辐手轮相比塑料材质的手轮，抗冲击能力更强，在车间复杂的工况下，即使被工具意外磕碰，也不容易出现碎裂的情况，温度适应范围更广，在高温或者低温的工作环境中，不会出现材料老化变脆的问题。设计建模的时候，需要重点校核辐条和轮毂连接位置的抗弯强度，根据额定操作扭矩计算每根辐条需要承受的最大弯矩，选择合适的辐条截面尺寸，避免为了追求外观轻薄而降低结构强度，同时轮缘的圆度公差要控制在合理范围内，转动过程中不会出现偏心晃动的情况，保证操作时的手感平顺。
