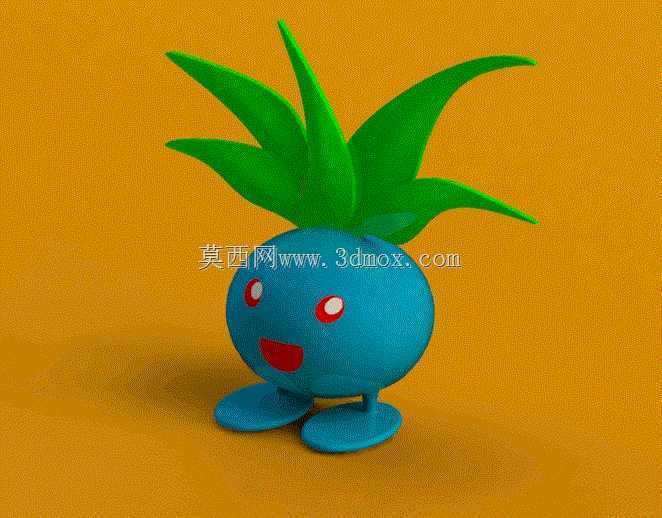

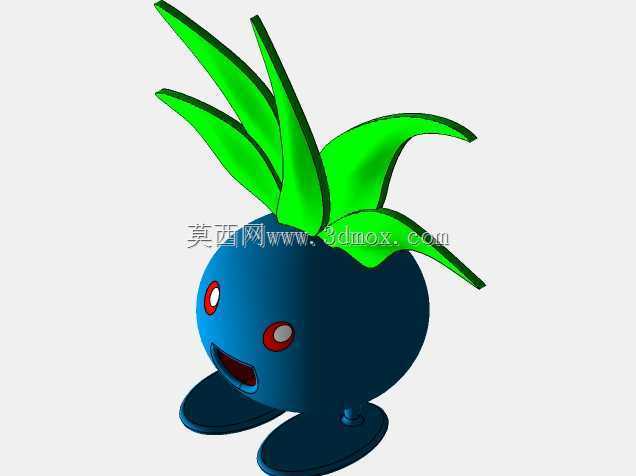

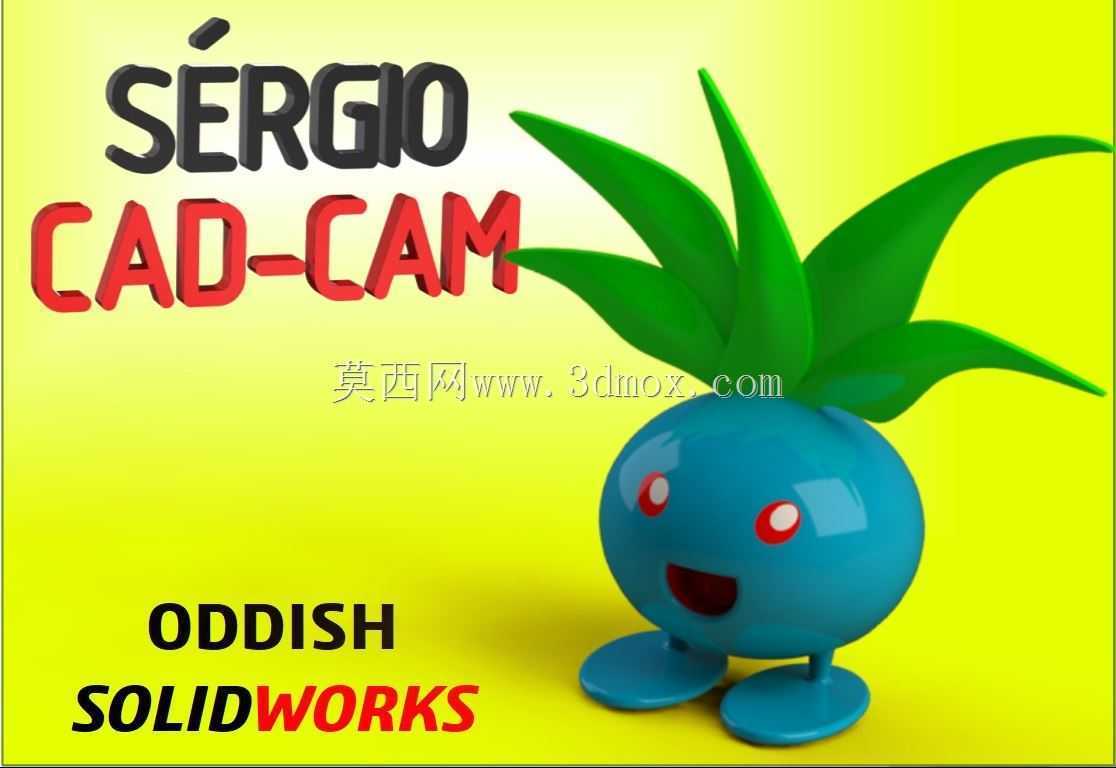

宝可梦走路草卡通形象三维结构设计

　　本次设计的卡通形象结构，以经典动漫IP中的草系宝可梦走路草为原型，在还原角色核心辨识度的基础上，做了适配实体生产的结构优化，可覆盖潮玩手办量产、文创展陈道具、IP衍生周边开发、主题场景装饰等多个应用场景。从实际用途出发，该结构既可以作为FDM、光固化3D打印的直接原型，用于小批量定制化手办制作，也可以通过结构拆分后适配注塑模具开模需求，支撑规模化的周边产品生产，还能调整尺寸比例后作为主题乐园、线下门店的大型陈列装置的结构基础，适配不同尺度的落地需求。

　　在功能特性设计上，整体采用一体化主壳体加分体式叶片、足部的拆分结构，规避了大角度倒扣带来的脱模难题，不管是3D打印时的支撑去除，还是注塑生产时的模具抽芯结构设计，都能有效降低生产难度。主体球形躯干部分做了均匀2.5mm的壁厚设计，内部预留了足够的空间，可根据实际使用需求加装发光组件、配重块或者发声模块，满足不同衍生产品的功能拓展要求；顶部的五片叶片采用差异化的曲面弧度设计，每片叶片的倾斜角度、扭转幅度都做了区分，避免了完全对称结构带来的呆板感，同时叶片根部与躯干的连接位置做了R3的圆角过渡，既提升了结构强度，避免连接处受力断裂，也还原了植物叶片自然生长的柔和质感。足部采用两个扁圆形的支撑脚设计，支撑脚与躯干的连接柱做了加粗处理，整体重心落在两个支撑脚的中心连线中点位置，经过重心校核，即使将模型放大到1米高度作为户外陈列装置，也能保证放置稳定性，无需额外加装固定底座，降低了落地安装的复杂度。

　　设计思路上，没有完全照搬原作的平面设定，而是从三维实体的空间呈现角度做了优化：原作中走路草的眼睛是平面印刷效果，本次设计将眼睛做了0.8mm的内凹结构，后续生产时既可以通过移印实现平面效果，也可以嵌入透明树脂件实现透光发光效果，给后续工艺选择留足了空间；嘴巴部分做了轻微的内凹曲面处理，替代平面印刷的微笑线条，在不同光线角度下都能呈现自然的表情效果，避免平面图案在实体模型上的违和感。整体曲面全部采用G2连续的顺滑过渡，没有尖锐棱角，既符合潮玩产品的安全标准，也降低了后续表面打磨、喷涂的工艺难度。

　　外形尺寸方面，默认建模比例下整体高度为120mm，躯干最大直径为75mm，叶片展开最大宽度为130mm，两个支撑脚的中心间距为42mm，支撑脚的接地面积每个为380mm²，小比例生产时可直接放置在常规手办展示盒中，适配主流的1/10比例手办展示场景；如果用于大型展陈，可按照等比例缩放原则调整尺寸，缩放过程中所有壁厚、连接结构的尺寸都可按照比例同步调整，不会出现结构失效问题。安装边界上，若作为桌面摆件使用，所需的最小放置平面尺寸为140mm*100mm，预留10mm的周边空间即可避免磕碰；若作为内置电子组件的功能性产品，躯干内部的预留空间可容纳直径20mm的纽扣电池盒及直径10mm的LED灯板，无需额外破坏外部曲面结构；若用于注塑生产，拆分后的零件最大投影面积不超过8000mm²，适配常规120吨注塑机的生产参数，无需使用大吨位设备，能有效控制量产成本。

　　在细节结构处理上，叶片的厚度从根部的3mm逐步过渡到叶尖的1mm，既保证了根部的连接强度，也还原了叶片轻薄的自然质感，同时避免了厚壁位置出现的缩痕问题；躯干表面做了细微的磨砂质感纹理处理，替代完全光滑的曲面，减少喷涂时的流挂概率，也能更好地呈现哑光的涂装效果；支撑脚的接地位置做了0.2mm的微凸平面，避免放置时出现晃动，同时这个微凸结构在磨损后可通过简单的打磨修复，提升产品的使用寿命。整个模型的所有曲面都经过曲率检查，没有出现曲面褶皱、法向反转的问题，可直接导入各类CAM软件生成加工刀路，也可直接导入切片软件生成3D打印路径，无需额外的几何修复工作，能有效缩短从设计到落地的周期。
