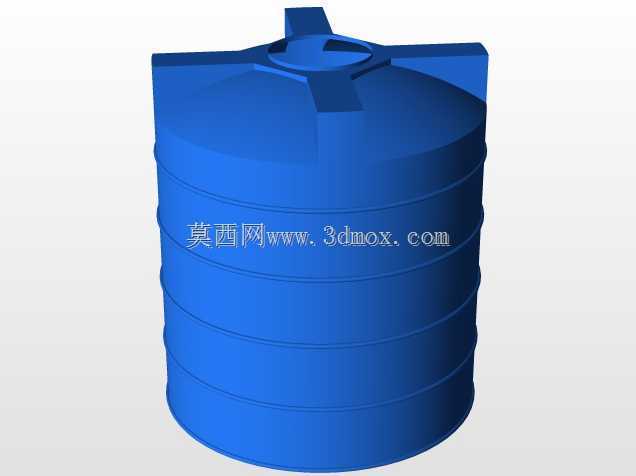

立式大容量储水塑料罐体三维结构设计

　　这款立式储水罐体的三维建模，是针对民用供水、工业循环水暂存、农林灌溉蓄水等多场景储液需求完成的结构设计，建模过程中优先考量了大容量储液场景下的结构受力合理性，同时兼顾了生产制造的工艺可行性与现场安装的便捷性。从实际应用场景来看，这类罐体常被布置在厂区屋面作为生产消防备用水储槽，也会在农村饮水安全工程中作为集中供水点的蓄水单元，部分化工场景中经过材质适配调整后，还可用于低腐蚀性工业废液的中转暂存，不同场景下对罐体的壁厚、顶部接口布局、底部支撑结构的要求存在差异，建模时预留了足够的参数调整空间，方便设计人员根据实际工况快速修改适配。

　　从结构功能特性来看，罐体采用直筒加锥顶的整体构型，直筒段外壁设置多道环形加强筋，这一设计并非随意添加的装饰结构，而是经过储液静压受力验算确定的：当罐体满储液体时，筒壁下半段承受的液体静压力随液位高度线性提升，环形加强筋可有效分散筒壁环向拉应力，避免长期使用过程中出现筒壁鼓胀变形的问题，同时加强筋的凸起高度与间距经过反复调整，既保证结构强度冗余，又不会在滚塑生产过程中出现局部壁厚不均的缺陷。顶部的人孔结构采用内嵌式凸起设计，既可以满足后期检修人员进入罐体内部清理污垢的通行需求，又能避免顶部积水沿人孔缝隙渗入罐内，人孔旁预留的多个接口位，可根据使用需求对接进水管、溢流管、液位计安装座等附属配件，无需后期在罐体上额外开孔破坏整体结构强度。顶部对称布置的四个吊耳结构，是专门针对罐体吊装转运设计的，吊耳的厚度、与罐体顶部的连接过渡段做了圆弧加强处理，吊装时受力可均匀传递到顶部锥面与筒壁的衔接位置，避免局部应力集中导致吊装过程中罐体开裂。

　　设计思路上，整个罐体采用等壁厚滚塑成型的工艺逻辑进行结构建模，所有转角位置均做了大圆弧过渡处理，没有尖锐的直角结构，这是因为滚塑工艺中原料粉末在直角位置难以均匀附着，容易出现局部壁厚过薄的强度缺陷，大圆弧过渡既符合生产工艺要求，也能降低液体残留，在罐体排空时不会在转角位置积存污垢，减少后期清理维护的工作量。罐体底部采用平底设计，安装时不需要额外制作复杂的混凝土鞍座，只要平整的硬化地面即可放置，降低了现场安装的基础施工成本，底部边缘做了加厚翻边处理，当罐体放置在地面上时，翻边结构可增大罐体与地面的接触面积，降低单位面积的地面压强，避免满水状态下罐体底部出现局部凹陷变形。

　　从安装边界尺寸来看，建模时将罐体的直筒段直径与总高度比例控制在1:1.2左右，这个比例区间的立式罐体重心高度适中，满水状态下抗风载、抗侧倾的稳定性较好，即使在露天屋面布置，也不需要额外加装过多的固定拉筋。罐体顶部的接口中心距筒壁的距离预留了足够的法兰安装操作空间，后期安装管道时，工人可以顺利完成螺栓紧固操作，不会出现操作空间不足导致的安装困难。人孔的直径按照成年人肩宽的通行需求设置，配合顶部的锥顶坡度，检修人员进入罐体内部时不会出现碰头的问题，锥顶的坡度设置兼顾了排水需求，雨天落在顶部的雨水可沿锥面自然流到罐体外侧，不会在顶部积存造成长期腐蚀。

　　建模过程中对罐体的壁厚做了参数化关联，设计人员可以根据储液介质的密度、罐体安装区域的地震烈度、常年最大风载等参数，快速调整整体壁厚与加强筋的尺寸，不需要重新绘制整体结构。所有结构的衔接位置都做了应力分散处理，比如吊耳与顶部的连接、加强筋与筒壁的连接、人孔与锥顶的连接位置，都没有采用直角焊接式的生硬衔接，而是用顺滑的圆弧面过渡，既符合塑料成型的工艺要求，也能消除结构应力集中点，提升罐体的整体使用寿命。针对不同使用场景的适配性，建模时还预留了底部排污口的安装位，用户如果需要定期排空罐体清理沉积物，可直接在预留位置开孔安装排污阀，不会破坏罐体的整体受力结构。
