台式电脑轴流散热风扇结构三维设计

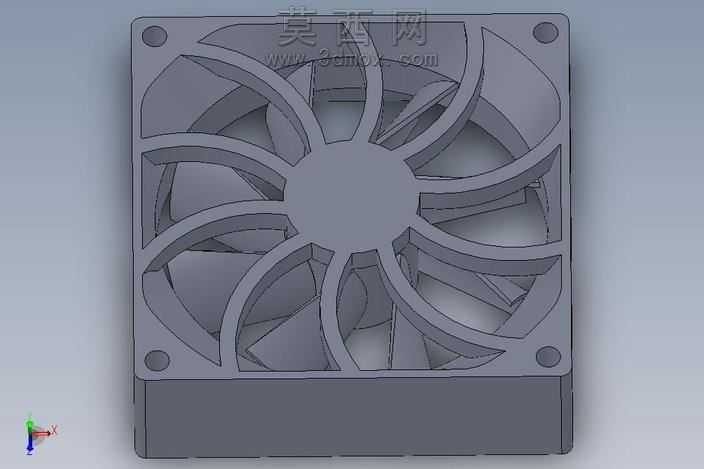

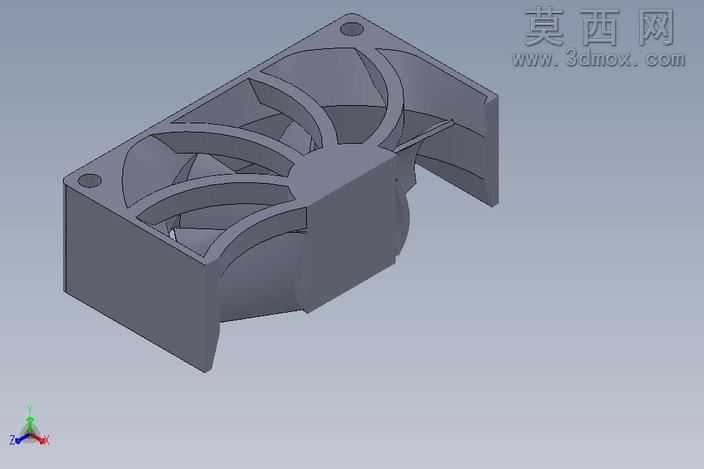

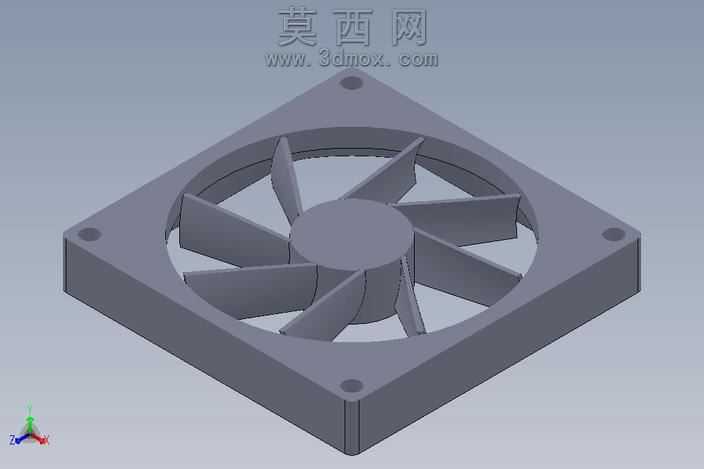

本作品为台式电脑机箱用轴流散热风扇的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原常规80mm规格机箱风扇的真实尺寸，建模全程遵循自底向上的装配设计逻辑，先拆分单个零件逐一完成特征构建，再通过配合约束完成整体装配。首先构建风扇的外框主体，外框采用带安装孔的方形切角结构，四个角预留标准螺丝安装沉孔，框体边缘做圆角过渡处理避免应力集中，框体内部预留扇叶转动的环形容纳腔，腔壁与扇叶边缘保留均匀的安全间隙，避免转动过程中出现剐蹭干涉。扇叶部分采用七片后掠式轴流叶片设计，每片叶片的曲面通过样条曲线拟合构建，精准控制叶片的安装角与扭转弧度，兼顾送风效率与转动静音表现，叶片根部与中心轮毂做平滑过渡加厚处理，提升叶片结构强度，避免长期高速转动出现叶片断裂变形的问题。中心轮毂部分设计为圆柱形腔体结构，预留电机安装位与走线槽，可匹配标准直流无刷电机的安装尺寸，轮毂与外框之间的支撑筋采用流线型设计，减少风阻同时提升整体结构稳定性。建模过程中对所有零件做了壁厚均匀性校验，外框壁厚控制在2mm，符合注塑成型的工艺要求，避免出现缩痕、填充不足等生产缺陷。材质渲染阶段，外框与扇叶均赋予哑光黑色阻燃ABS材质，调整材质的粗糙度与反光度参数，还原塑料件的真实质感，安装孔位置做金属嵌件的材质区分，提升模型的真实感。整体设计充分考虑电脑散热风扇的实际使用需求，结构完整无缺失特征，所有配合间隙符合行业通用公差标准，可直接用于散热结构原理演示、注塑模具开发参考、电脑装配模拟等场景，模型特征树清晰可编辑，可根据需求调整尺寸参数适配不同规格的散热需求。
