棘轮驱动手动螺旋柱式挖孔作业装置

　　在山地光伏桩基施工、庭院绿化立杆、山区电力小基坑作业这类无法接入动力电源、大型钻孔设备难以进场的场景中，手动柱式挖孔装置是适配性极强的作业工具，完全依靠人力输入完成成孔作业，不需要额外配置动力源，单人即可完成转运与操作，尤其适合零散分布、单孔深度不大的成孔作业需求，能有效降低小体量施工的设备投入成本，避免大型设备进场的道路修整、场地平整等额外工序。

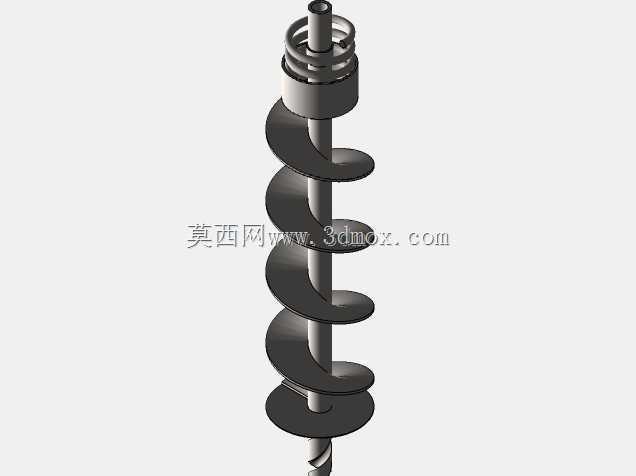

　　这套装置的核心作业部件为连续螺旋叶片结构，叶片沿中心主轴等距螺旋排布，作业过程中通过主轴的旋转带动叶片持续切削土体，被切削下来的松散土体顺着螺旋叶片的导程面自动向上输送至孔口，不需要额外配置掏土机构，能大幅减少作业过程中的重复清孔动作，提升连续成孔效率。顶部设置的复位弹簧结构，主要用于匹配棘轮机构的往复操作行程，在操作人员向下施压完成单次切削进给后，弹簧可带动操作部件自动复位，减少回程过程中的人力消耗，同时能保证每次进给的行程一致性，避免单次吃土量过大导致的操作卡滞。

　　棘轮传动系统是这套装置的核心设计亮点，区别于传统手动钻具需要整圈旋转操作的模式，棘轮结构允许操作人员在小角度范围内往复扳动操作部件即可实现主轴的单向连续旋转，作业时不需要大幅度挪动身体或调整站位，在狭窄作业空间、坡面作业场景下的适配性更强。棘轮的棘爪啮合角度经过匹配设计，能保证动力传递过程中无反向空程，同时在遇到硬质土层、碎石卡滞时，可通过反向解锁棘爪快速调整主轴角度，避免强行施力导致的叶片变形或主轴弯折。

　　从结构设计的边界尺寸来看，螺旋叶片的外径直接决定了成孔直径，该装置的叶片外径适配常规小直径桩孔的作业需求，整体轴向长度覆盖常见的浅孔作业深度，中心主轴采用等直径圆钢加工，上端的操作连接段设置有定位轴肩，保证棘轮组件、弹簧部件与主轴的同轴度，避免旋转过程中出现径向晃动导致的孔壁坍塌、成孔垂直度偏差超差问题。螺旋叶片与中心主轴的连接采用满焊固定，焊缝沿叶片内侧与主轴贴合面连续布置，能承受切削硬质土层时的扭矩载荷，避免叶片受力后出现开焊脱落问题。

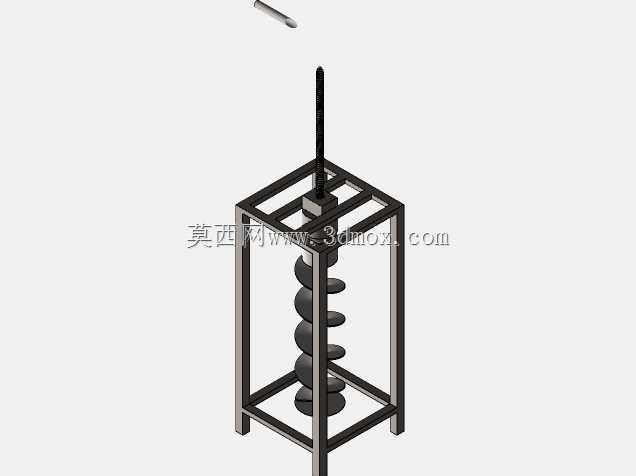

　　作业过程中，操作人员仅需要扶住装置上部的定位套筒保证垂直度，通过往复操作棘轮驱动手柄即可带动螺旋叶片持续旋转下钻，当叶片上积满土体时，可直接将装置整体提出孔外，旋转过程中叶片上附着的土体即可自动脱落，不需要额外人工清理钻具。顶部的弹簧预紧力经过适配调试，既不会因为弹力过大导致操作费力，也不会因为弹力过小出现复位卡滞，配合棘轮的单向锁止特性，作业过程中即使操作人员短暂松开手柄，装置也不会因为土体反力出现反向回转，能有效提升作业过程的安全性。

　　针对不同的作业土质，该装置的结构设计预留了一定的适配冗余，当作业面为松散回填土、腐殖土时，可适当加快操作频率提升进给速度；当遇到含少量碎石的硬土层时，可减小单次进给的按压幅度，通过小行程高频次的切削逐步破碎土体，避免叶片受冲击变形。整体结构没有复杂的密封件、易损电子元件，日常维护仅需要定期在棘轮啮合面、弹簧接触面涂抹润滑脂即可，在潮湿、多粉尘的野外作业环境下也能保持稳定的作业性能，不会出现精密动力设备常见的受潮短路、滤芯堵塞等故障问题。

　　从安装适配的角度来看，装置上部的操作接口为标准圆柱连接结构，可根据作业需求外接不同长度的延长杆，满足更深孔位的作业需求，不需要更换核心的螺旋切削部件；底部的切削刃口做了倒角硬化处理，长期使用磨损后可通过现场打磨快速恢复切削性能，不需要整体更换钻具，能有效降低野外作业的配件储备需求。整套装置的重量控制在单人可搬运的范围内，转运过程不需要借助吊装设备，作业前的组装仅需要完成棘轮部件与主轴的插销固定即可，不需要复杂的调试校准，到场即可快速开展作业，非常适合应急抢险、零散补桩这类对作业响应速度要求高的场景。
