天朗GRF木质角角音响三维建模设计

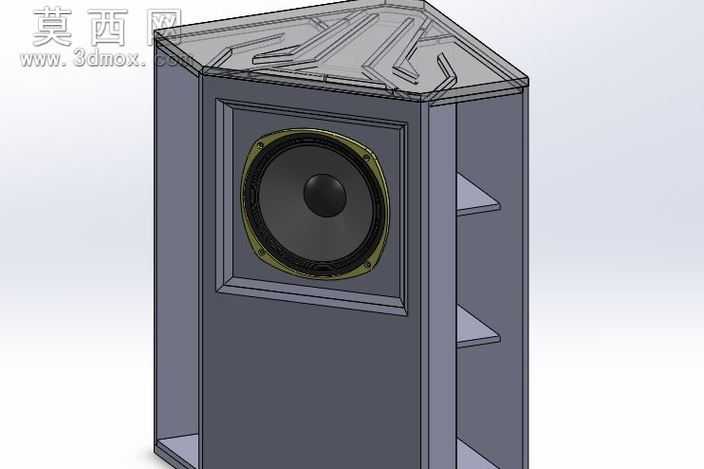

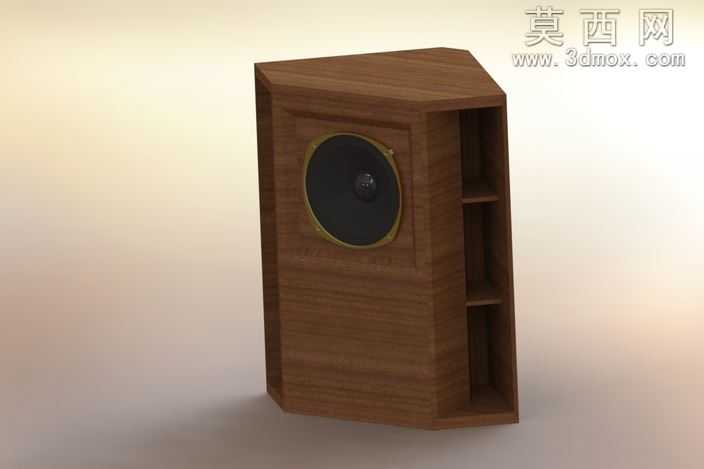

本次建模针对天朗GRF角置音响开展全参数化三维设计，建模过程中首先针对角位安装的特殊使用场景，对箱体的斜切角结构做了精准的尺寸补偿，区别于常规方正箱体的建模逻辑，特意将箱体板材厚度设定为15毫米，修正了原设计中1/2英寸厚度带来的尺寸偏差，确保箱体拼接后各面的贴合度完全匹配墙角安装的角度要求。建模时先绘制箱体的整体轮廓草图，通过拉伸、切除等基础特征搭建出箱体的主体框架，针对箱体侧面的三层开放式置物格结构，采用等距偏移与阵列结合的方式完成格板的建模，保证每一层格板的间距均匀、板材厚度统一。喇叭单元的建模单独拆分处理，先绘制喇叭振膜的曲面轮廓，通过旋转凸台生成振膜基础形态，再对喇叭边缘的金属压圈做细节刻画，添加压圈的固定凹槽与圆角过渡，还原真实喇叭单元的外观细节。材质设置阶段，箱体主体赋予胡桃木纹理材质，调整木纹的纹理方向与箱体各面的贴合度，添加轻微的凹凸纹理模拟真实木质板材的触感，喇叭振膜采用哑光黑色布艺材质，金属压圈赋予黄铜金属材质，调整金属的粗糙度与反射参数，还原复古铜圈的做旧质感。渲染阶段采用柔和的侧方打光方案，主光源从箱体斜上方45度照射，突出木质纹理的层次感与箱体的棱角结构，辅助光源补亮箱体侧面的置物格区域，避免暗部细节丢失，添加柔和的地面阴影增强模型的真实感。建模过程中对箱体的内部拼接结构做了预留设计，确保各板材的拼接位完全契合实际生产的开料尺寸，角位的斜切角度经过反复校准，保证安装时能够完全贴合90度墙角，不会出现缝隙或安装错位的问题，整体模型完整还原了这款复古角置音响的外观结构与细节特征。
