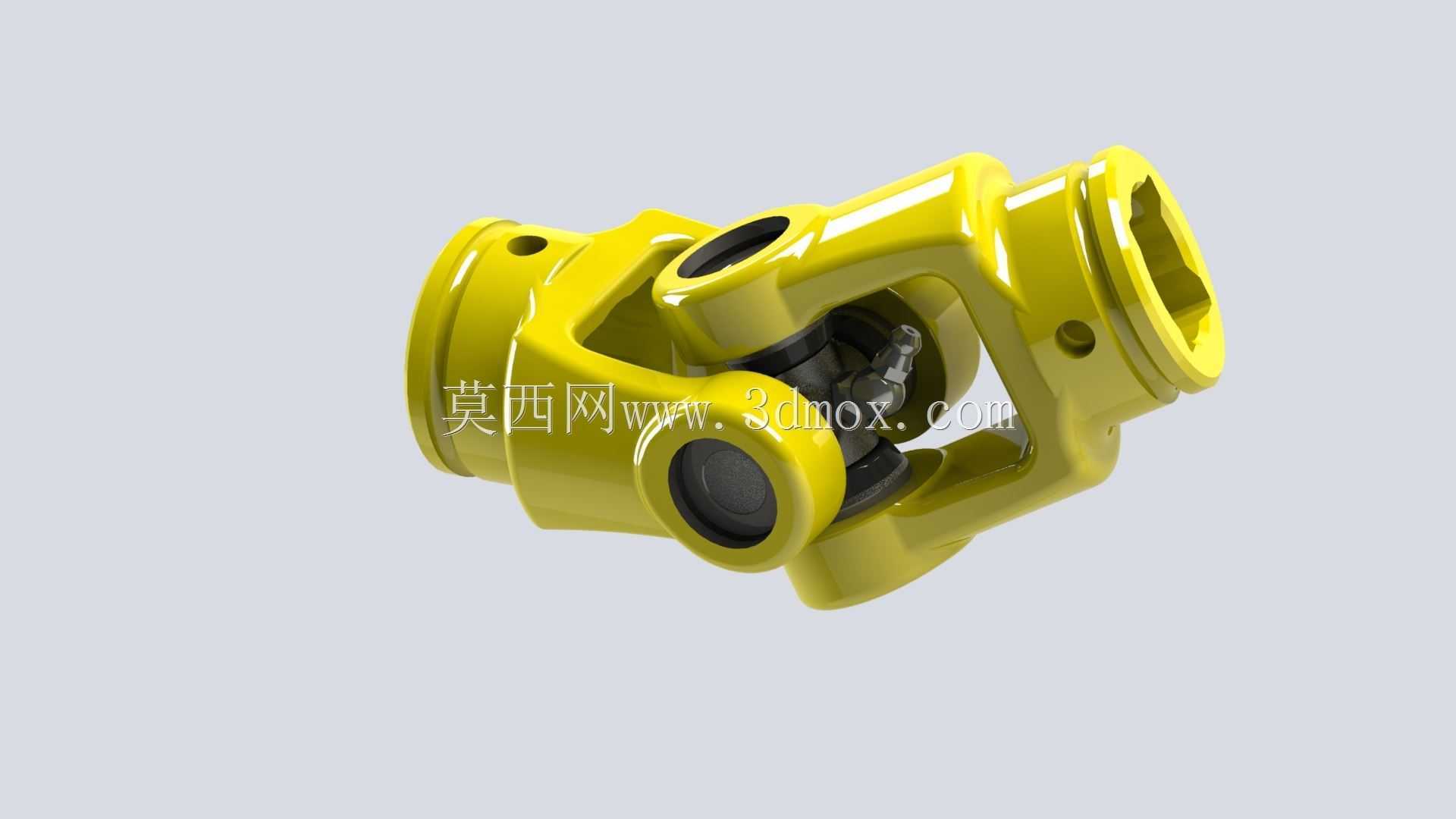

克鲁泽塔AEMCO30mm万向节联轴器结构

　　在各类需要补偿两轴间角度偏差、径向偏移的传动场景中，这类十字轴式万向节联轴器是极为常见的传动连接件，尤其适配农用机械、工程设备、轻工输送线这类工况相对复杂、安装时两轴对中精度难以完全保证的场景。不同于刚性联轴器对安装对中精度的严苛要求，该结构通过十字轴的铰接设计，允许主动轴与从动轴之间存在一定范围的轴线夹角，在设备运行产生振动、机架出现轻微形变时，依然可以稳定传递扭矩，避免轴系因附加载荷出现疲劳断裂。从结构设计逻辑来看，该万向节采用两端叉形接头配合中间十字轴的经典布局，两端的轴套部分分别对应连接主动轴与从动轴，叉耳位置预留的销孔用于安装十字轴的轴颈，轴颈与叉耳之间设置有耐磨衬套，降低长期往复转动带来的磨损量，延长部件的维护周期。

　　整体外形采用等径叉体设计，30mm的规格对应其适配的轴径安装尺寸，安装时需要注意两端轴的插入深度边界，保证轴端顶紧到十字轴腔体内的限位台阶，避免运行过程中出现轴窜动；叉体外侧的凸台结构是加工时的工艺定位基准，同时也可以作为安装时的受力点，方便敲击装配时不会损伤轴孔配合面。在实际设备应用中，这类万向节常被用在收割机的割台传动部位、小型输送机的动力输出端、农机具的动力传输链路中，这些场景下动力源与工作部件的安装位置往往受整机布局限制，无法保证完全同轴，且作业过程中会伴随持续的振动、载荷波动，万向节的角度补偿能力可以很好地适配这类工况，抵消安装误差与运行形变带来的附加应力。设计该类部件的三维模型时，

　　需要重点关注十字轴轴颈与叉耳孔的配合公差，通常采用间隙配合保证转动灵活性，同时配合密封结构阻挡外界粉尘、泥水进入铰接位置，避免磨粒磨损加剧；叉体部分的过渡圆角需要做足够的圆弧处理，避免应力集中在叉根位置，因为传递扭矩时叉根位置是应力集中最高的区域，过小的圆角会在冲击载荷下出现叉体断裂的故障。从安装边界来看，该万向节在最大允许夹角状态下的回转直径需要与周边的机架、护罩保留足够的安全间隙，避免转动过程中出现剐蹭；两端轴孔的键槽尺寸需要与配套轴的键尺寸匹配，保证扭矩传递的可靠性，不能出现键侧间隙过大导致的冲击载荷。不同于大规格重型万向节采用的分体式叉头结构，该小规格万向节采用整体锻造叉体，整体刚性更好，结构更紧凑，

　　适合安装空间有限的中小功率传动场景，日常维护时只需要定期向十字轴的注油孔加注润滑脂，就可以保证铰接位置的润滑状态，降低磨损速率。在建模过程中，需要还原叉体内腔的让位结构，保证十字轴在最大摆角状态下不会与叉体内壁发生干涉，很多新手建模时容易忽略摆角状态的干涉检查，导致实际加工装配后万向节无法达到设计的最大偏转角度，影响实际使用；同时轴孔的倒角、端面的退刀槽这些工艺结构也需要准确还原，这些细节直接影响零件的加工工艺性，没有倒角的轴孔在压装轴件时容易刮伤轴表面，没有退刀槽的内孔加工时无法保证配合面的加工精度。
