O2传感器端口外螺纹连接男塞设计

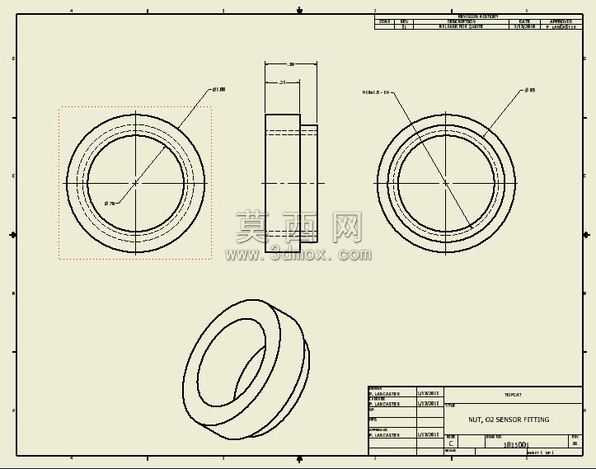

本作品为适配O2传感器端口的外螺纹连接男塞三维设计，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先以回转体基础特征构建塞体的核心轮廓，严格匹配对应传感器端口的内螺纹公称尺寸、螺距参数，保证螺纹副的配合公差符合通用传感部件连接标准。建模过程中先绘制塞体的轴向截面草图，对密封端面、螺纹退刀槽、插接导向段分别添加尺寸约束与几何约束，通过回转命令生成实体基础后，采用螺旋扫掠命令生成标准外螺纹特征，同时对螺纹起止端添加倒角工艺结构，避免装配过程中出现螺纹错扣、端面刮伤的问题。材质设计上针对传感器使用场景的耐温、防腐蚀需求，预设了金属镀层钢材与耐高温工程塑料两种材质方案，分别对应不同工况的使用需求：金属材质方案添加了镀锌层的金属质感渲染参数，还原金属机加工件的哑光金属光泽与细微机加工纹理；工程塑料方案添加了玻纤增强尼龙的材质属性，调整漫反射、粗糙度参数还原工程塑料的哑光磨砂质感。结构设计上重点考量密封性能与装配便捷性，塞体设置了双层密封结构，外侧螺纹段负责螺纹锁紧定位，内侧的环形凸台用于嵌套O型密封圈，装配后可实现传感器端口的气密封堵，避免外界水汽、粉尘进入传感器内部影响检测精度；塞体的外端面预留了标准扳手卡位结构，可适配通用扳手完成拧紧操作，无需定制专用装配工具。设计过程中同步完成了工程图的投影视图搭建，包含主视图、左视图、轴向剖视图与立体轴测图，对所有关键配合尺寸、形位公差、表面粗糙度要求进行了标注，可直接对接后续的机加工或注塑开模流程，整体结构无冗余特征，在保证连接强度与密封性能的前提下尽可能压缩塞体的轴向尺寸，适配传感器安装位置的紧凑空间需求，同时对所有锐边进行了倒圆角处理，避免装配过程中划伤操作人员或损坏配套的传感器端口内壁。
