土壤作业用螺旋钻具结构设计

　　这款螺旋钻具的核心应用场景覆盖园林绿化植树挖坑、农业种植打穴、地质浅层土壤取样、小型桩基成孔作业，也可适配小型动力头完成庭院施工、管线铺设前的浅层钻孔工序，在松散土层、沙质土、腐殖土工况下作业效率远高于人工掏挖，能大幅降低户外浅层钻孔的人力投入。从功能特性来看，钻具采用连续螺旋叶片结构，作业过程中叶片可随钻杆旋转将切削下的土壤沿螺旋叶面持续输送至孔外，无需额外提钻排土，单次钻进即可完成成孔作业，避免了传统直杆钻反复提钻清土的繁琐流程；钻尖采用锥形破土结构，切入土壤时可自动定心，防止钻孔偏斜，针对不同硬度的表层土壤，锥形钻尖的楔角经过优化，既能保证切入锋利度，又能避免钻尖过快磨损。设计过程中，首先确定钻杆的核心承载参数，

　　钻杆作为扭矩传递的核心部件，采用空心圆管结构，在保证抗扭强度的前提下降低整体重量，适配单人操作或小型便携动力设备的挂载要求；螺旋叶片的螺距参数经过多轮工况验证，螺距过小会导致排土速度慢、钻进阻力大，螺距过大则会降低土壤输送效率，容易出现叶片夹土卡钻的问题，最终选定的螺距与叶片直径匹配，可适配常见的100-300mm孔径浅层钻孔需求；叶片与钻杆的连接采用满焊结构，焊接位置做圆角过渡处理，避免应力集中导致作业过程中叶片变形脱落，同时叶片边缘做等厚切削处理，减少旋转时的土壤粘附阻力。从安装边界来看，钻具尾端采用标准光杆连接段，可适配市面上多数便携汽油钻机、电动地钻的夹持夹头，连接段长度预留足够的装夹余量，

　　保证动力传递过程中不会出现打滑脱落；钻具整体长度适配单人站立作业的操作高度，无需额外加装接杆即可完成常规深度的挖坑作业，若需更深钻孔，可在尾端加装同规格接杆延长作业深度，接杆连接采用同轴定位结构，保证延长后钻具的整体同轴度，避免旋转时出现大幅摆动。实际作业时，这款钻具对作业土层的适配性较强，在无大块砾石的土层中可稳定作业，叶片的螺旋升角经过优化，输送上来的土壤可自动散落至孔口周边，不会回落至已钻成的孔内；钻尖部分的硬度高于叶片与钻杆，在遇到少量小粒径碎石时可将碎石挤向孔壁，不会轻易出现崩尖问题。针对不同作业场景的需求，该结构可通过调整叶片直径、钻杆长度适配不同的成孔要求，比如植树作业可选用大直径叶片，

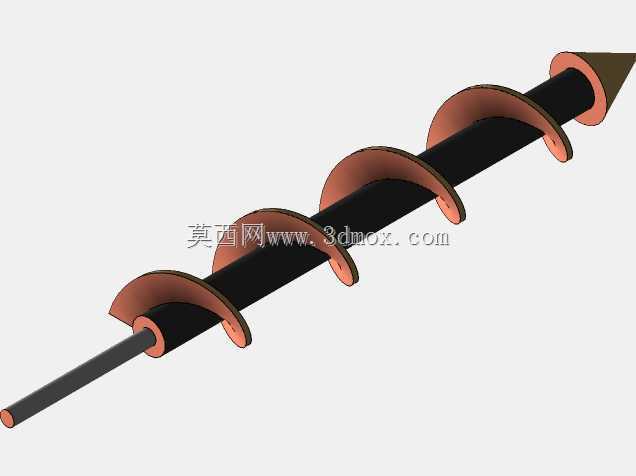

　　土壤取样则可选用小直径窄叶片结构，整体结构无复杂易损件，日常维护仅需清理叶片粘附的泥土、检查焊接位置是否开裂即可，作业后清理干净存放可大幅延长使用寿命。在三维建模过程中，螺旋叶片的建模采用螺旋线扫描方式，保证叶片曲面的连续顺滑，避免出现曲面褶皱导致的排土阻力增大问题；钻杆与叶片、钻尖的装配采用同轴约束，保证整体旋转时的动平衡，减少作业时的振动，降低操作人员的握持负荷。
